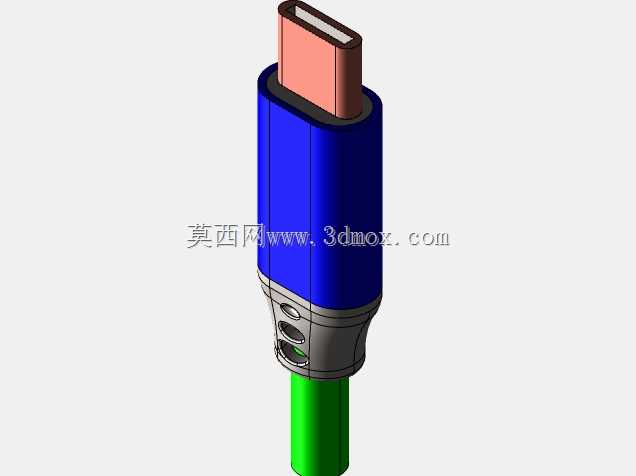

Type-C接口公头线缆连接组件结构设计

这款Type-C公头线缆连接组件，是面向消费电子、工业便携设备、智能硬件领域设计的标准化互连部件，核心承担电力传输与高速数据信号传输的双重功能，广泛适配智能手机、笔记本电脑、平板设备、便携检测仪器、智能家居控制终端等带Type-C母座的电子设备，解决不同设备间充电、数据同步、音视频信号输出的互连需求。

设计过程中优先考量了日常使用的耐用性与插拔体验，公头插舌采用标准规范尺寸，保证与各类合规母座的适配兼容性，插合面做了圆角过渡处理，避免插拔过程中刮伤母座内部接触弹片。外壳采用分段式结构设计，前端硬质包裹层紧密包覆插合段金属屏蔽壳，既可以提升接头处的抗挤压、抗弯折能力，也能实现电磁屏蔽效果，减少外界信号对高速传输过程的干扰；中段过渡区域做了收腰造型，表面设置防滑纹理，方便用户插拔时施力，同时内置应力分散结构，能够缓冲线缆弯折时的应力集中，避免线缆根部因反复弯折出现线芯断裂、外皮破损的问题。

尾部出线位置做了加长的缓冲护套设计，护套与线缆外皮紧密贴合，能够将弯折应力从接头连接处向线缆柔性段均匀分散，大幅提升接头处的弯折寿命，满足日常使用中频繁拉扯、弯折的使用场景。整体外形采用圆润的流线型设计，没有尖锐棱角，握持插拔时手感舒适，外壳配色区分功能区域，既提升了产品的辨识度，也能在生产装配过程中快速区分不同规格的线缆组件。

安装适配层面，该组件完全遵循Type-C接口的通用尺寸规范，公头插合段长度、宽度、厚度均符合通用标准，不需要额外改造即可适配各类标准Type-C母座，线缆外径与尾部护套的内孔尺寸精准匹配，装配时可以通过注塑或者卡扣固定的方式实现线缆与接头的牢固连接，整体径向尺寸控制合理，不会出现相邻接口互相干涉的问题，能够适配多接口并排布局的设备扩展坞、集线器等场景。内部结构预留了足够的布线空间，既可以适配仅支持充电的两芯线缆，也可以兼容支持USB3.2、雷电协议的多芯高速传输线缆，能够根据不同的使用需求灵活调整内部线芯配置，覆盖从普通充电线到高速数据传输线的多档位产品需求。
