欧规德标嵌入式圆形插座内部结构设计

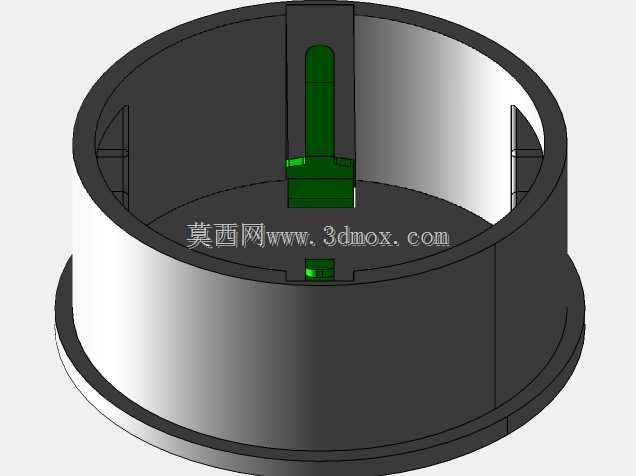

　　在民用及工业低压配电末端的取电场景中，欧规德标插座是覆盖欧盟多数国家、适配两圆插取电制式的核心接电部件，这款嵌入式圆形结构的插座，主要适配桌面嵌入式安装、墙面暗装底盒、工业设备柜体侧装等需要隐藏式安装的取电场景，相比明装插座，其嵌入式结构能够避免外凸结构带来的磕碰风险，同时保持安装面的整体平整度，在实验室操作台、办公会议桌、机柜配电单元、旅居车内饰配电等场景中应用广泛。从实际使用功能来看，这款插座核心作用是为适配EU/DE制式插头的用电设备提供可靠的市电连接，内部的绿色接触弹片是核心导电承载部件，弹片采用悬臂式结构设计，插脚插入时能够依靠自身弹性形变提供足够的接触正压力，避免接触不良导致的温升过高问题，弹片根部设置的定位卡位结构，

　　能够将导电件牢牢固定在绝缘基座的卡槽内，防止多次插拔后导电件出现移位、松脱的问题，基座内部的挡筋结构一方面起到绝缘隔离的作用，避免两极导电件之间的电气间隙不足引发击穿风险，另一方面能够对插入的插头起到导向定位作用，让插头插脚能够精准对准接触弹片的夹持位置，减少斜插导致的弹片变形、接触件损伤问题。从设计思路层面，这款插座采用圆形外壳结构，适配圆形开孔的安装场景，外壳侧壁设置的多组纵向加强筋，既能够提升外壳的结构强度，避免安装锁紧时外壳发生形变，也能够在安装时与安装孔内壁形成贴合定位，保证插座安装后不会出现转动偏移；外壳底部的外翻边结构作为安装限位面，安装时外翻边贴合在安装面的背面，配合正面的压圈即可完成快速固定，

　　不需要额外的螺丝固定位，能够简化安装流程，提升装配效率。在尺寸与安装边界设计上，这款插座的外壳外径适配常规的60型圆形暗装底盒，内部腔体深度能够完全容纳德标插头的插脚长度，保证插头插入后能够完全到位，不会出现插脚外露、接触深度不足的问题；内部导电件的位置度公差控制在0.2mm以内，保证插头插入时的顺畅度，插拔力控制在符合电工产品标准的区间内，既不会因为插拔力过大导致使用不便，也不会因为插拔力过小导致插头容易松脱。绝缘基座采用整体式的绝缘结构，所有导电部件都被包裹在绝缘腔体内部，外壳与基座之间采用卡扣式连接，不需要额外的紧固件即可完成装配，能够减少装配工序，同时保证连接的可靠性，腔体内部的走线槽结构能够方便内部导线的焊接与排布，

　　避免导线被挤压、磨损导致的绝缘破损问题。在实际选型应用中，这类圆形嵌入式欧规德标插座，需要根据安装面的厚度调整压圈的锁紧行程，保证安装后插座与安装面贴合紧密，不会出现松动晃动，同时内部接线需要采用符合载流要求的铜导线，接线位置设置的压线结构能够避免导线被外力拉扯时出现接线松脱的问题，相比方形插座，圆形结构的安装开孔加工更加便捷，在薄板安装场景中不需要加工复杂的方形孔，仅需要加工对应直径的圆孔即可完成安装，能够降低现场安装的加工难度，尤其适合在金属柜体、木质桌面、装饰面板等不同材质的安装面上使用。
