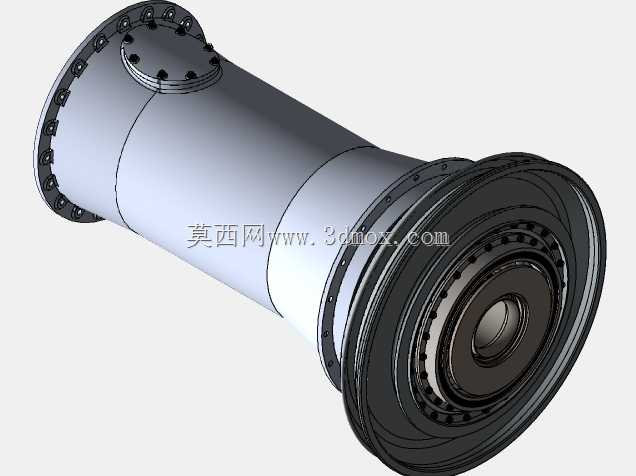

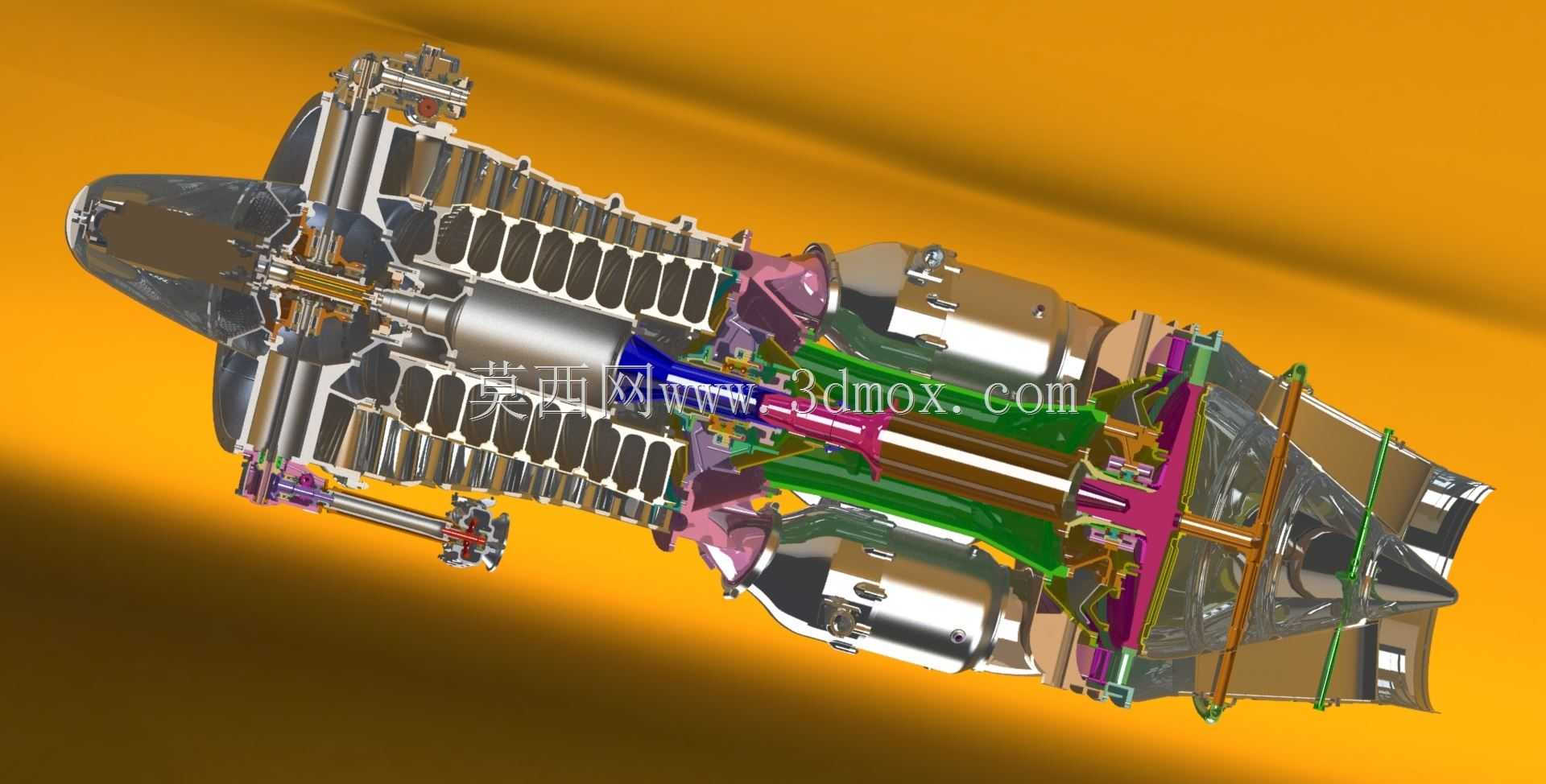

奥伦达9/10喷气发动机后轴承支撑总成

该结构为喷气发动机核心承力部件，主要应用于中小型航空燃气涡轮动力装置的涡轮端支撑区段，承担涡轮转子的径向定位与轴向载荷传递功能，是保障发动机转子系统高速稳定运转的关键结构单元。在实际运行场景中，该总成位于发动机涡轮段与排气段衔接位置，既要承受涡轮工作过程中传递的高温交变载荷、转子高速旋转产生的径向离心力，还要适配发动机不同工况下的热胀冷缩形变，避免转子运行出现卡滞、偏磨问题。

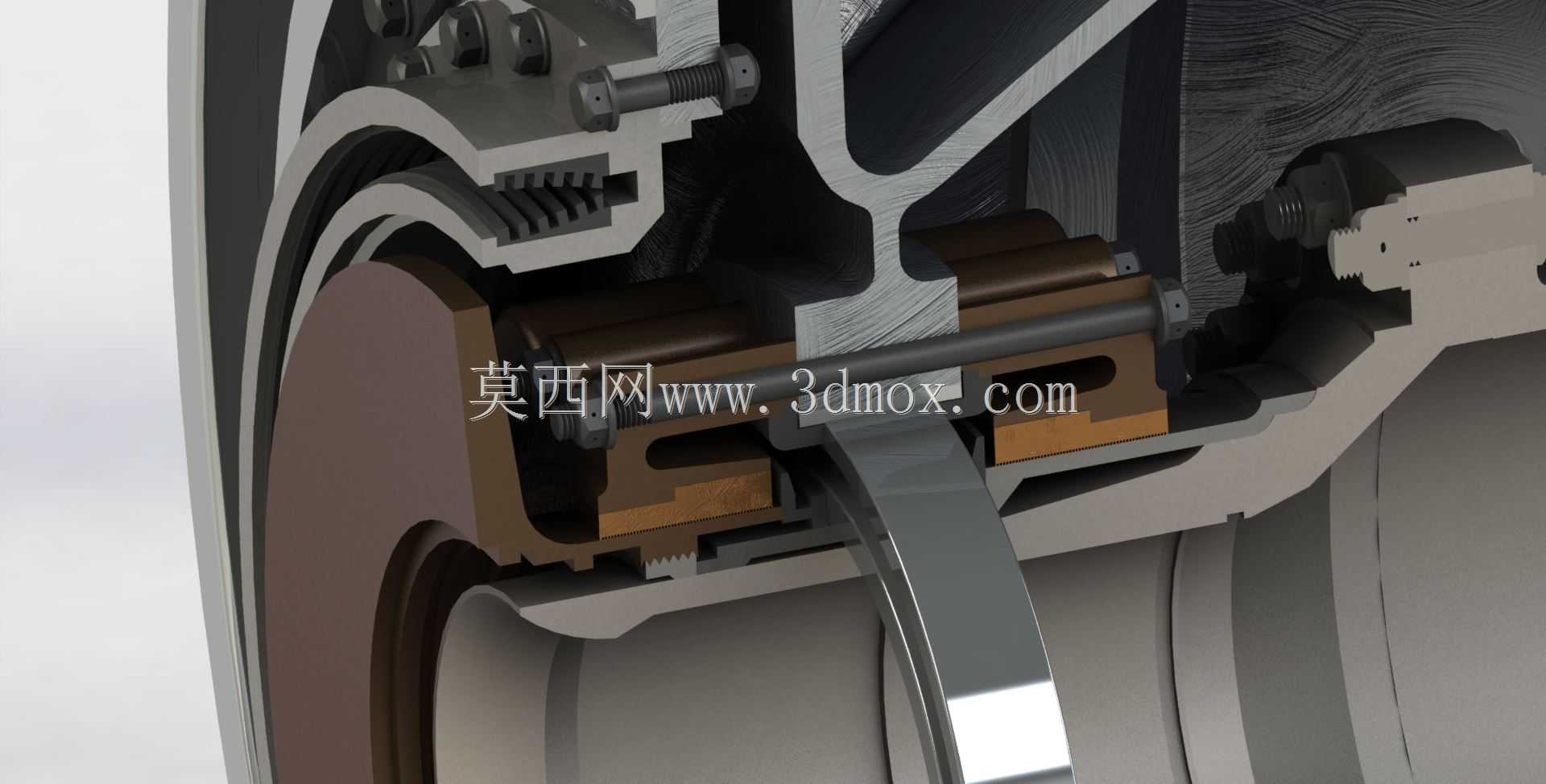

该总成采用双导流板覆盖的结构设计思路，导流板一方面构建独立的冷却气流通道，将发动机压气机段引出的冷却空气精准引导至轴承箱外围区域，形成环绕轴承的冷却气膜，隔绝涡轮端传递的高温辐射，将轴承工作温度控制在润滑脂允许的耐受区间内；另一方面导流板与壳体配合形成多道弯折的迷宫密封结构，通过逐级扩容降压的密封原理，阻断发动机内部高压空气向轴承腔内部窜入，同时避免轴承腔内的润滑油脂向外泄漏，保障轴承润滑环境稳定，降低润滑损耗与密封失效风险。

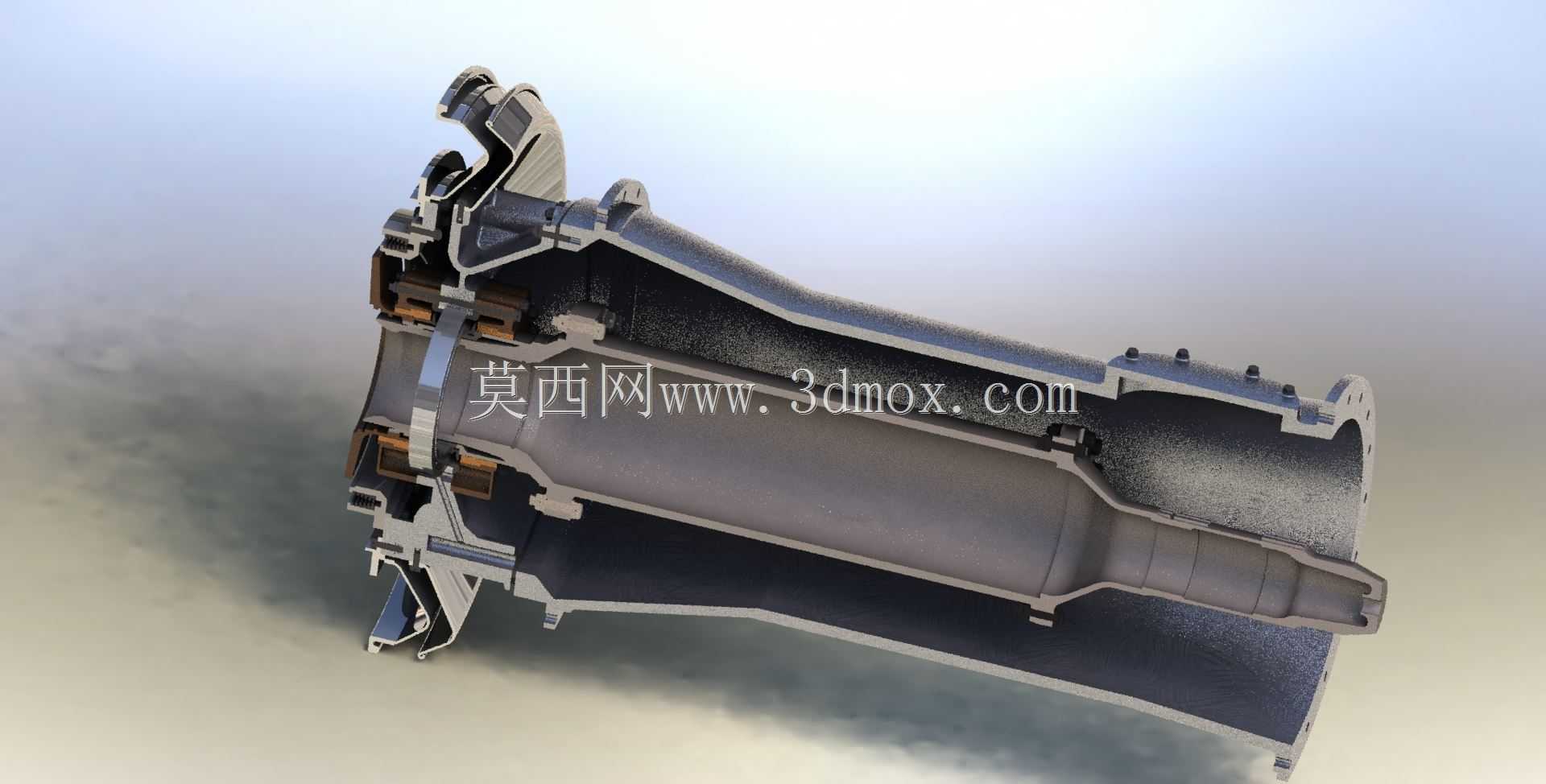

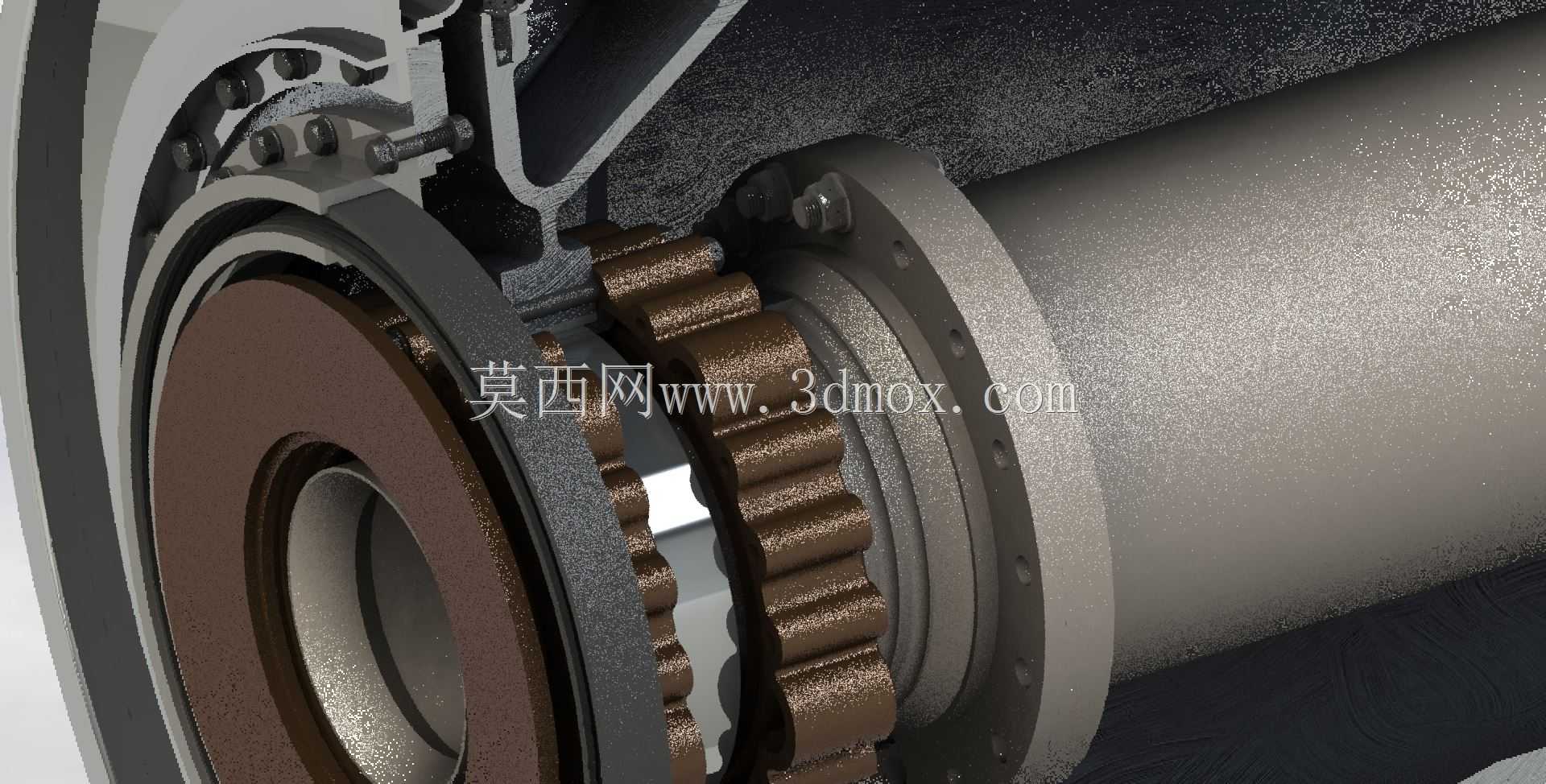

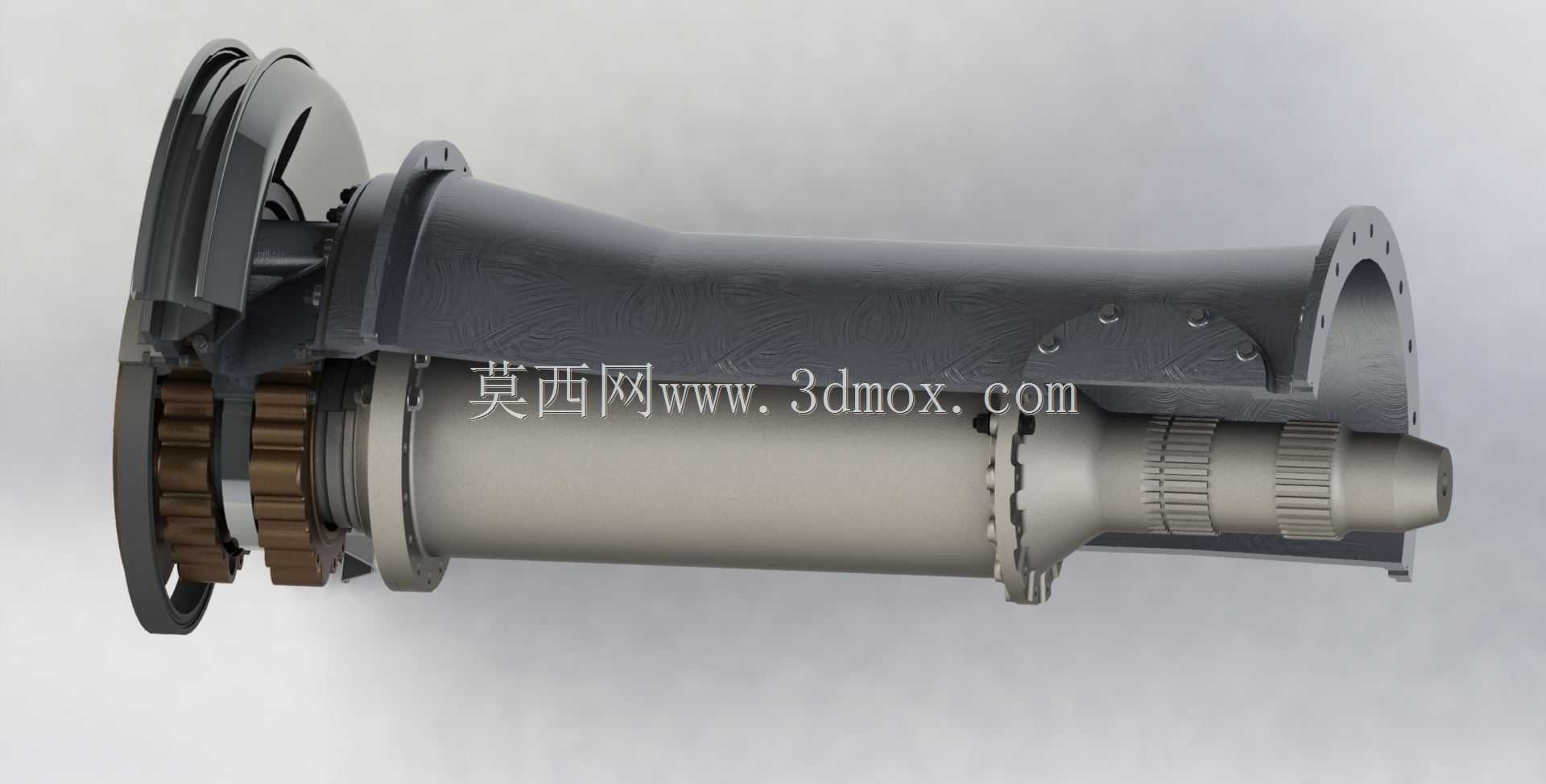

整体结构采用分段式同轴壳体设计，安装边界以两端法兰对接面为定位基准，径向安装尺寸适配对应型号发动机的舱段内径，轴向长度匹配涡轮转子后支点到排气段的安装间距，壳体上预留的螺栓孔位与周边机匣、支撑结构的安装点位完全对应，可直接完成原位装配无需额外修配。内部轴承安装位采用高精度同轴度设计，支撑筋板采用流线型布局，在保证结构强度的同时尽可能降低对冷却气流的阻力，整体结构兼顾承力强度、冷却效率与密封性能，可满足发动机长时间高负荷工况下的运行可靠性要求。
