三通法兰式不锈钢球阀结构设计

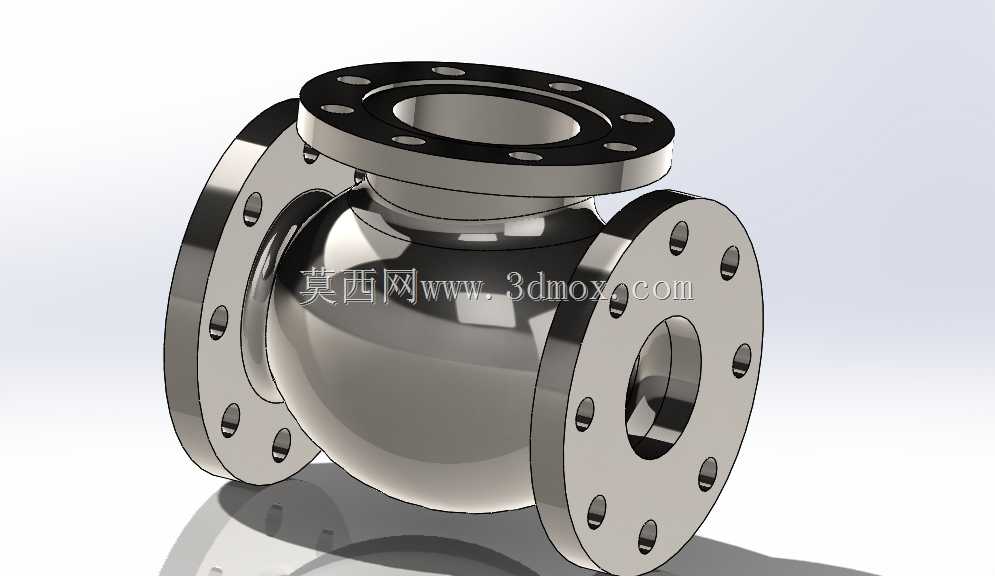

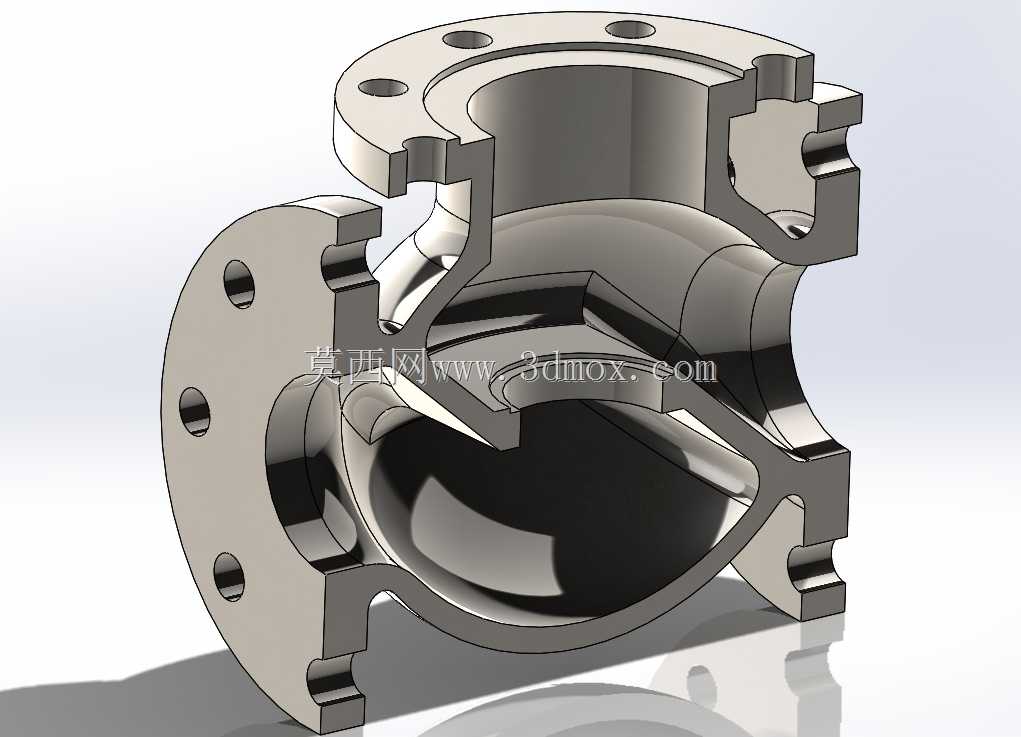

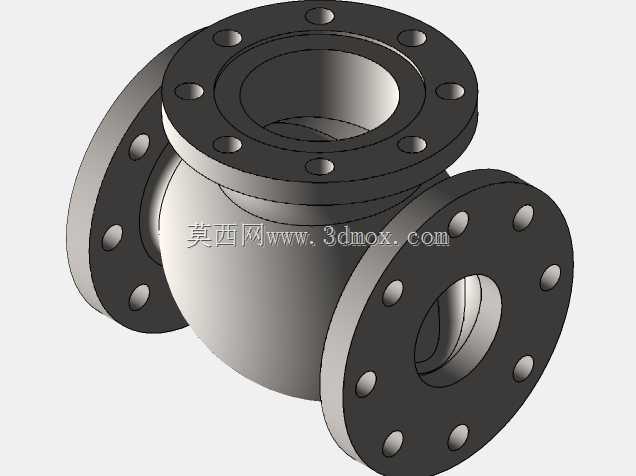

这款三通法兰式球阀主要面向工业流体管路系统的分流、合流与流向切换场景，广泛应用于石油化工、市政给排水、暖通空调、食品制药等行业的管路网络中，能够在不改变管路整体铺设走向的前提下，完成介质流向的快速调整，也可作为支路切断装置使用，适配水、蒸汽、油品、弱腐蚀性流体等多种介质的输送管控需求。产品核心功能依托中间球形密封件的旋转动作实现，球体开设三个连通通道，旋转90度即可完成不同通路的启闭切换，操作扭矩小，启闭迅速，密封面采用球面贴合结构，流通阻力小，介质在阀腔内无明显滞留死角，不易积存杂质造成堵塞，长期运行的密封可靠性优于传统闸阀与截止阀。设计阶段优先考虑了现场安装的适配性，三个连接端均采用标准法兰盘结构，法兰盘上均匀分布螺栓孔，可直接与同公称通径、同压力等级的管路法兰对接，安装时无需额外加工转接件，法兰端面的密封槽可适配橡胶、金属缠绕等多种密封垫片，满足不同压力工况的密封要求。整体外形采用对称式结构设计，三个接口的中心轴线处于同一平面且相互垂直，阀体外轮廓为球形承压壳体，相比同通径的铸造阀体，壁厚分布更均匀，承压能力更强，能够有效降低介质压力波动带来的壳体开裂风险。安装边界方面，三个法兰端面的间距经过精准核算，既保证了阀腔内部球体有足够的旋转活动空间，又尽可能压缩了整体安装长度，能够适配空间较为紧凑的管路布设场景，阀体顶部预留了执行器安装接口，后续可根据使用需求加装气动、电动执行机构，实现远程自动化控制，无需对原有阀体结构进行改造。在细节设计上，球体与阀杆的连接采用防飞出结构，避免管路内压力异常升高时阀杆脱出造成安全事故，法兰螺栓孔的位置度公差严格控制，保证现场安装时螺栓能够顺利穿入，不会出现孔位错位的问题，阀体表面做抛光处理，既能够降低外部介质对阀体的腐蚀速率，也便于日常运维时的表面清洁。
