黄铜材质测试排放三通球阀结构设计

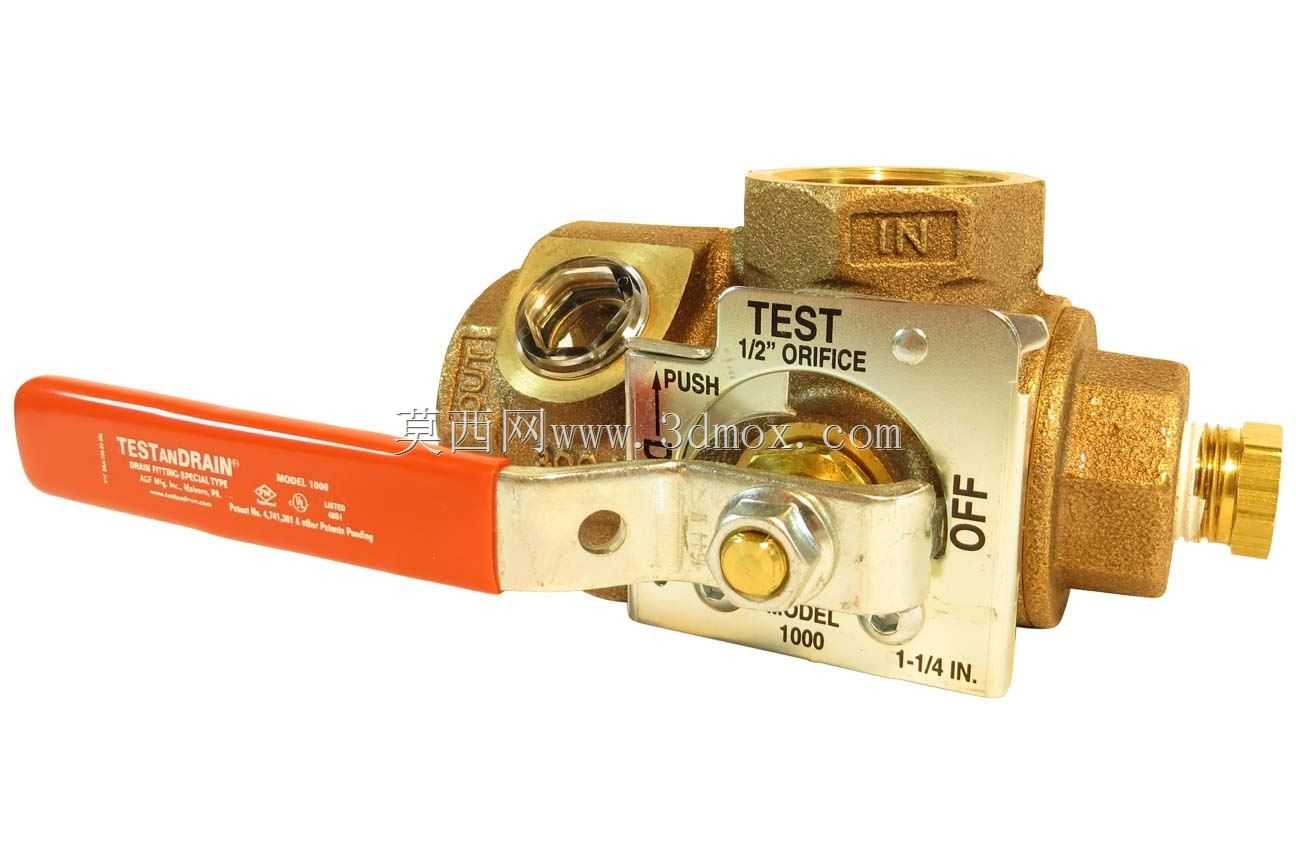

这款测试排放阀主要应用于消防喷淋系统、工业给排水管路、压缩空气管网等需要定期校验管路压力、排放管路余水与杂质的场景，在湿式报警阀组的配套管路中是核心辅助部件，日常可通过它完成系统功能测试，无需拆解主路阀门即可完成泄压、取样、排污操作，大幅降低管路运维的操作难度与时间成本。产品整体采用锻造黄铜作为阀体主材，黄铜材质具备优异的抗锈蚀能力与切削加工性能，适配民用供水、消防水、低压压缩空气等多种介质的长期接触需求，阀体表面做了钝化处理，可延缓潮湿环境下的铜绿生成，延长户外安装场景下的使用寿命。阀体采用三通流道结构设计，主通路可实现管路的通断控制，侧通路专门对接测试与排放管路，手柄处设置了推拉式锁定结构，日常状态下手柄处于OFF档位时可通过锁止结构避免误碰开启，需要进行测试操作时先按下PUSH解锁键才能扳动手柄切换档位，操作逻辑清晰，可有效避免非运维人员的误操作风险。手柄采用加长橘红色浸塑杠杆设计，既可以通过鲜明的颜色快速识别阀门状态，也能借助杠杆原理降低操作力矩，即使在管路带压状态下也能轻松完成档位切换，手柄表面的浸塑层具备防滑、绝缘的特性，低温环境下操作也不会出现粘手的问题。设计阶段充分考虑了现场安装的适配性，阀体的接口采用标准NPT锥管螺纹，覆盖0.75英寸到2英寸的常用管路规格，安装时无需额外定制转接头即可直接对接现有管路，阀体上清晰标注了介质流向、孔板规格、接口尺寸等标识，安装人员可快速识别安装方向，避免反向安装导致的功能失效。阀体的安装边界预留了足够的扳手操作空间，侧面的测试接口位置避开了主路管路的安装干涉区，无论是水平安装还是垂直安装都能保证手柄有足够的扳动行程，不会出现操作卡滞的问题。内部密封件采用耐磨丁腈橡胶材质，可承受最高1.6MPa的工作压力，密封面经过精密研磨，长期频繁开关也不会出现内漏问题，1/2英寸的测试孔板经过精准流量标定，测试时可模拟真实喷头的放水流量，保证系统压力测试的数值准确性，为管路系统的功能校验提供可靠的硬件支撑。
