卧式圆筒结构承压换热设备结构设计

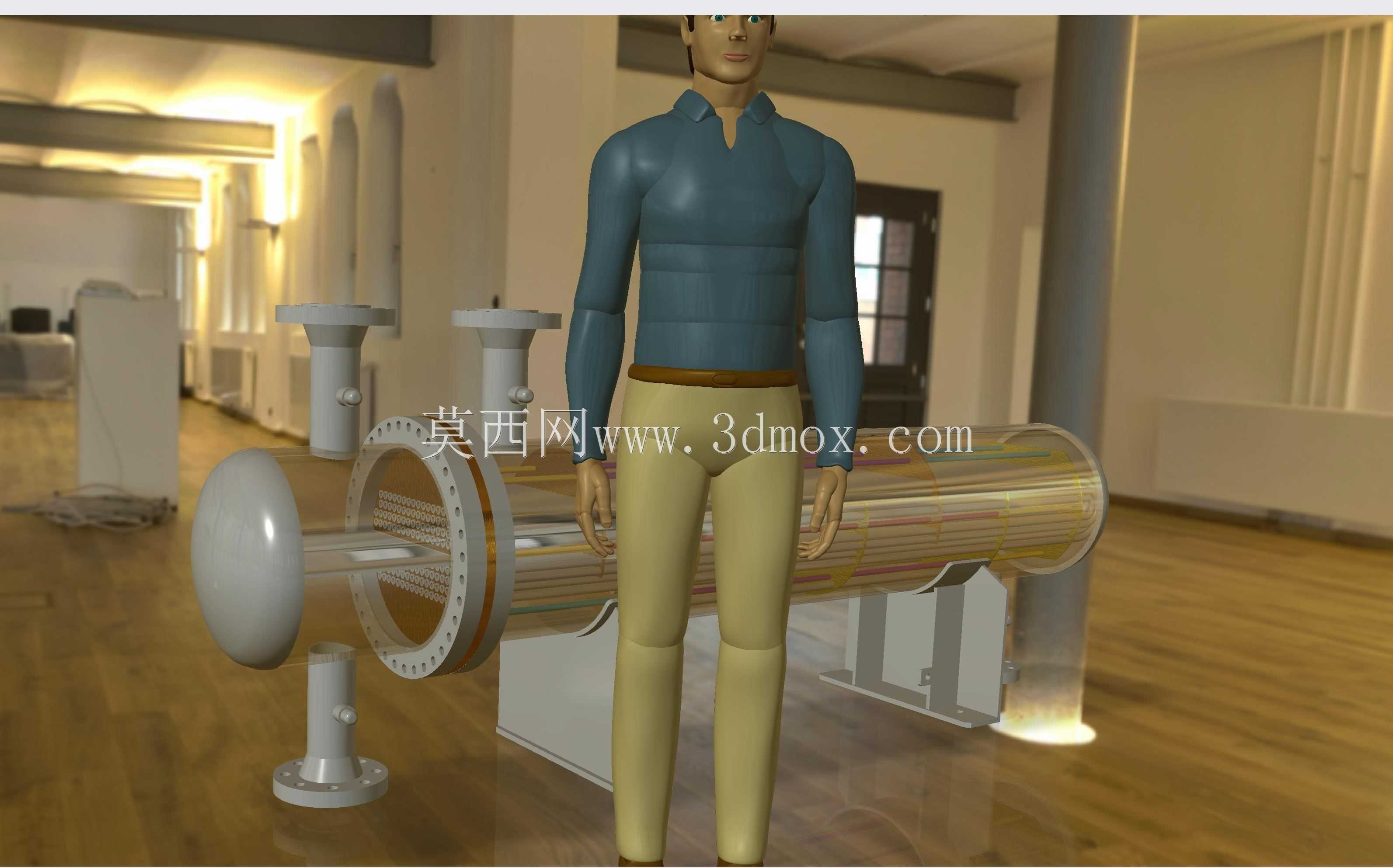

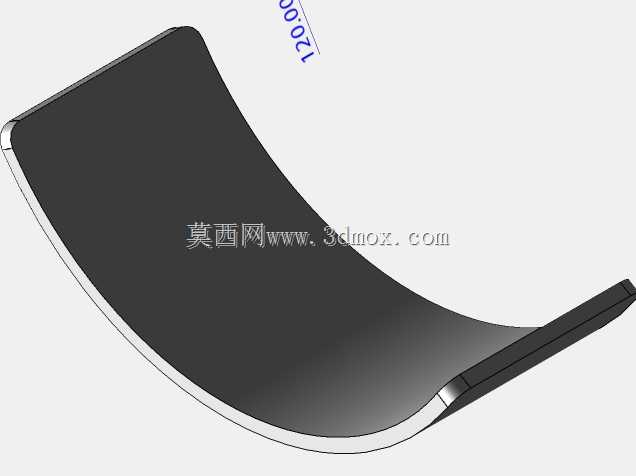

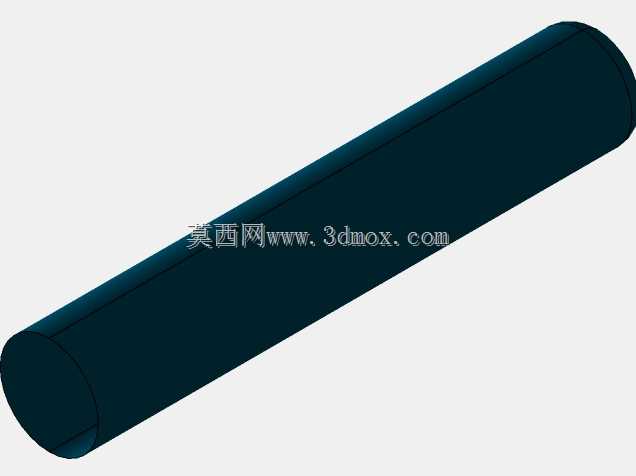

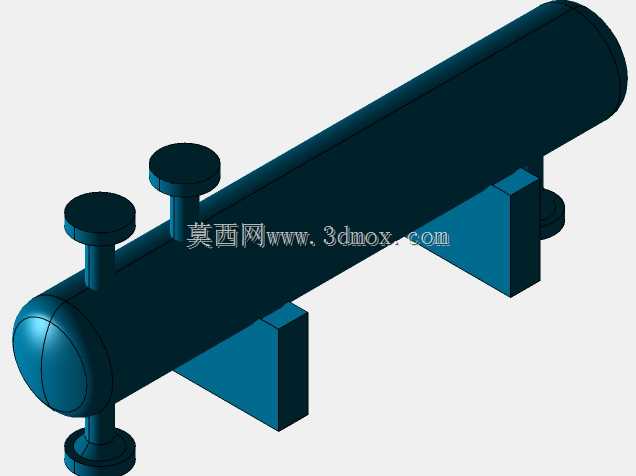

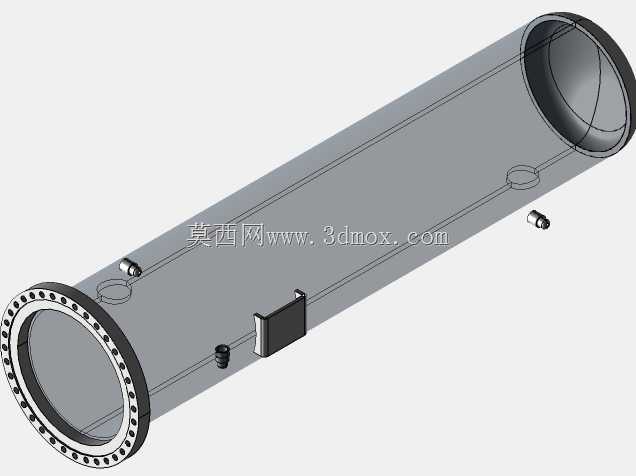

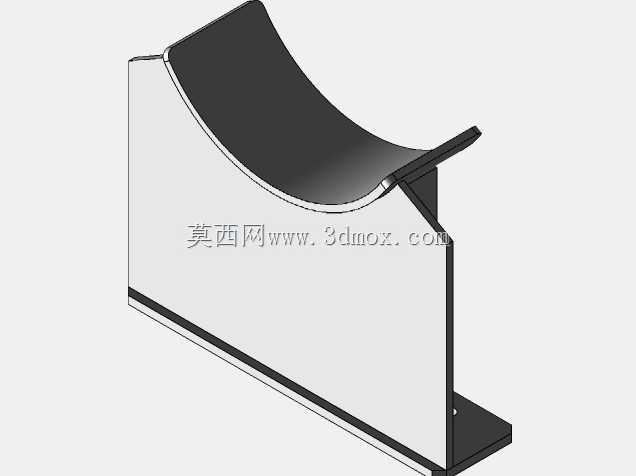

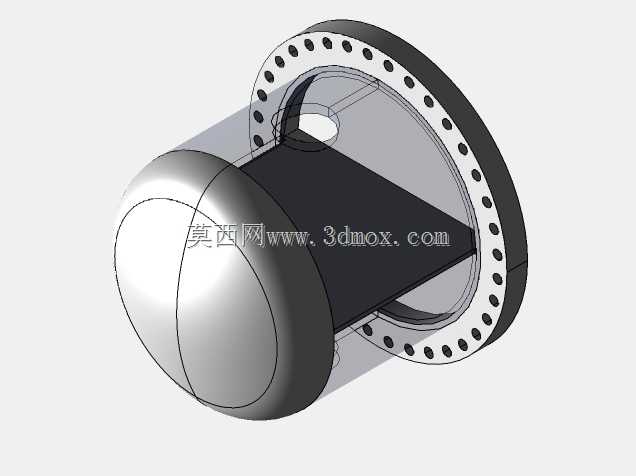

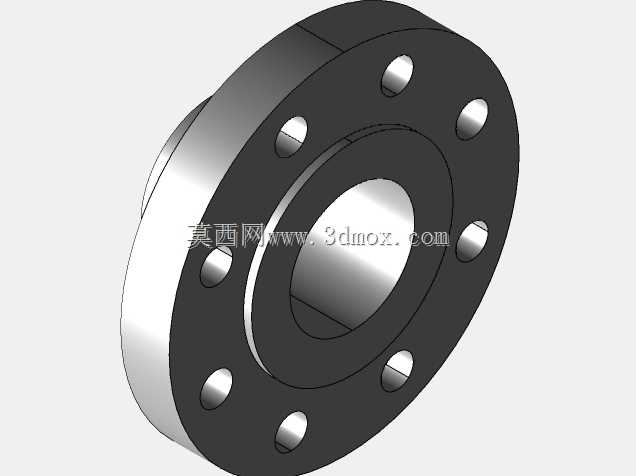

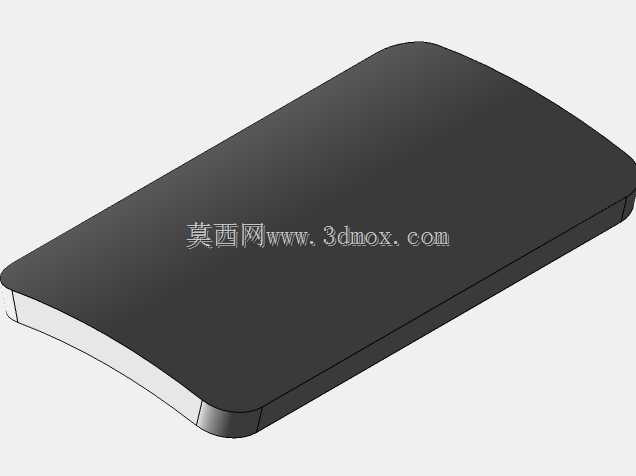

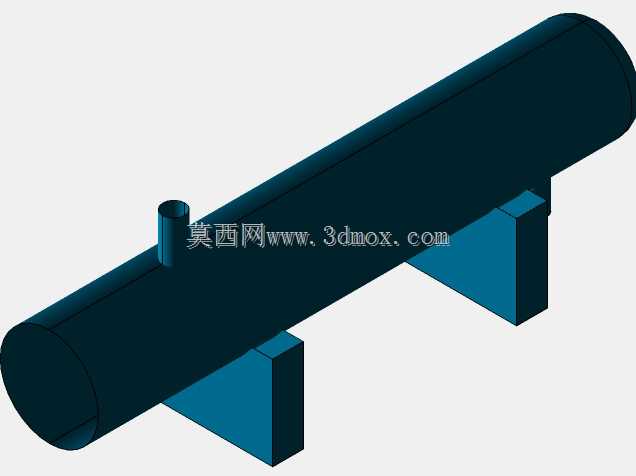

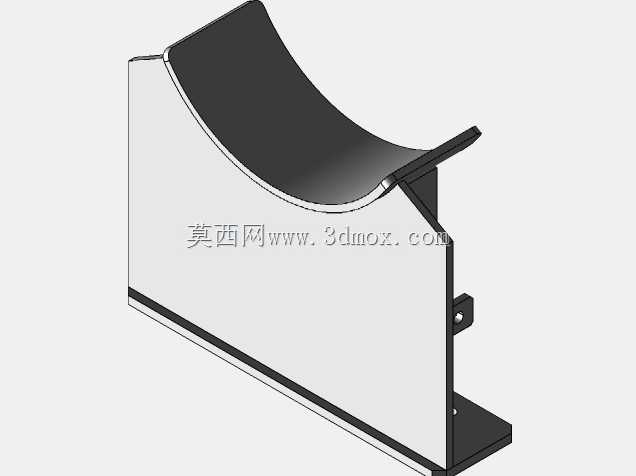

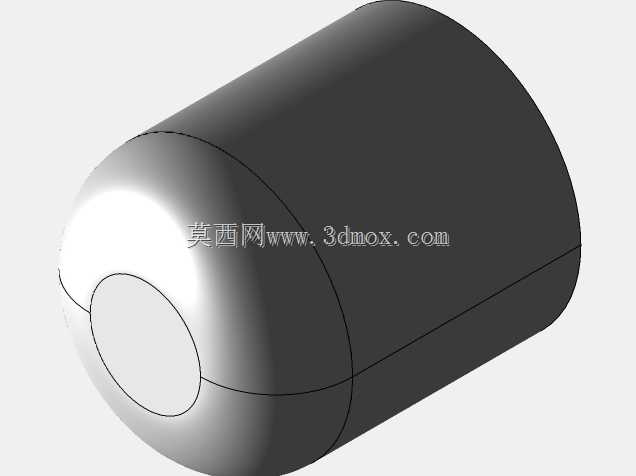

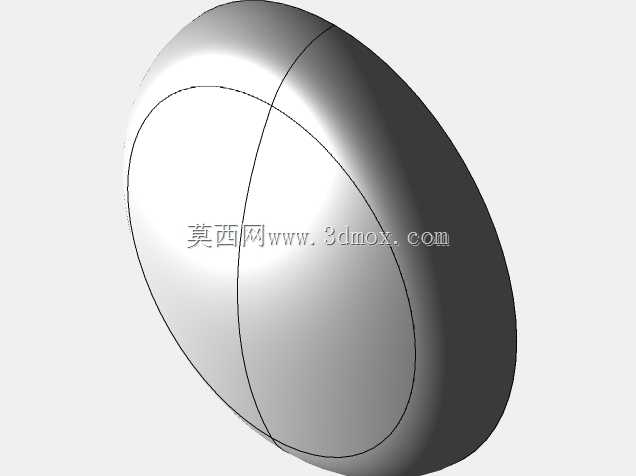

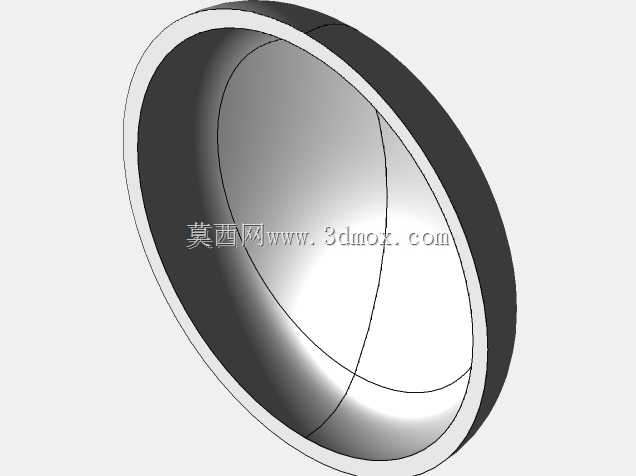

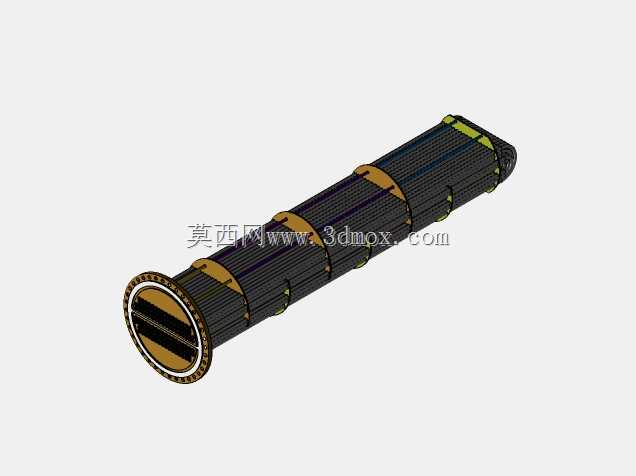

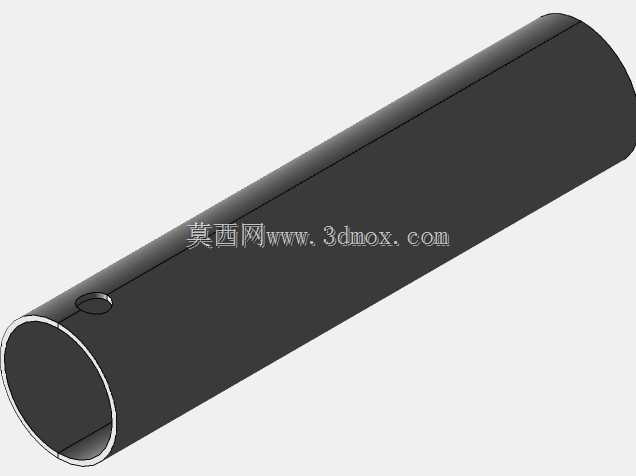

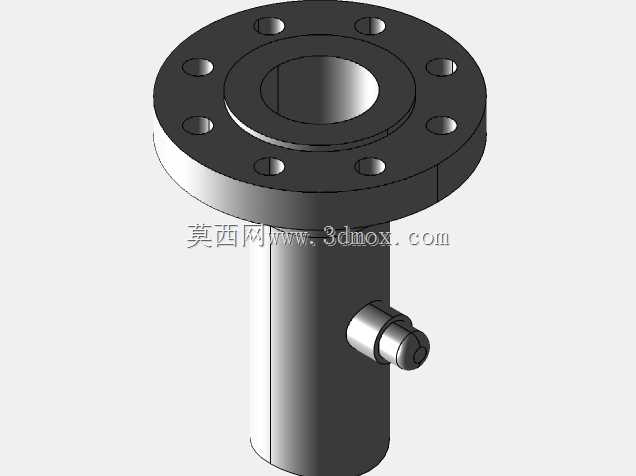

该款换热设备主要面向工业流体换热场景设计，可广泛应用于暖通空调系统、化工生产流程、动力工程热回收、轻工制造温控等多个领域，核心作用是在两种不同温度的流体之间实现热量传递，既可以完成工艺要求的流体加热、冷却工序，也可回收工业生产过程中产生的废热，用于预热介质、供应生活热水等，提升整体能源利用效率，降低生产运行的能耗成本。设备采用卧式圆筒形承压壳体结构，整体外形规整流畅，两端采用标准椭圆形封头结构，这种结构设计能够在承压工况下均匀分散壳体内部的应力，避免应力集中带来的结构损坏风险，相比方形结构具备更优异的承压性能，适配多数中低压换热工况的使用需求。壳体端部预留了标准的介质接口安装位，可根据实际使用需求对接不同管径的工艺管路，接口位置的结构经过强化处理，能够承受管路连接带来的附加载荷，避免长期运行过程中接口位置出现渗漏、变形等问题。设计过程中采用混合建模思路完成整体结构搭建，首先结合换热工况的热力计算结果确定壳体的直径与长度参数，保证内部有足够的空间布置换热元件，满足额定换热量的设计要求，同时严格控制整体外形尺寸，让设备能够适配多数工业厂房内的安装空间边界，无需对现有安装场地进行大规模改造即可完成部署。壳体外部的结构设计充分考虑了后期运维的便利性，外表面预留了保温层安装的余量，用户可根据实际使用的介质温度需求加装对应厚度的保温材料，减少设备运行过程中的热量散失，提升换热效率。底部的支撑结构采用标准化鞍座设计，安装时可直接固定在混凝土基础或者钢制支架上，支撑位置经过受力校核，能够承载设备满液运行时的整体重量，同时抵消设备运行过程中因为热胀冷缩产生的位移应力，保证长期运行的结构稳定性。设备整体结构没有多余的冗余设计，所有外部轮廓都经过优化，既能够满足结构强度要求，也尽可能减少了材料的使用量，控制设备整体制造成本，同时流畅的外表面也减少了积灰、积液的死角，降低后期清洁维护的工作量。
