化工用卧式管壳式换热设备结构设计

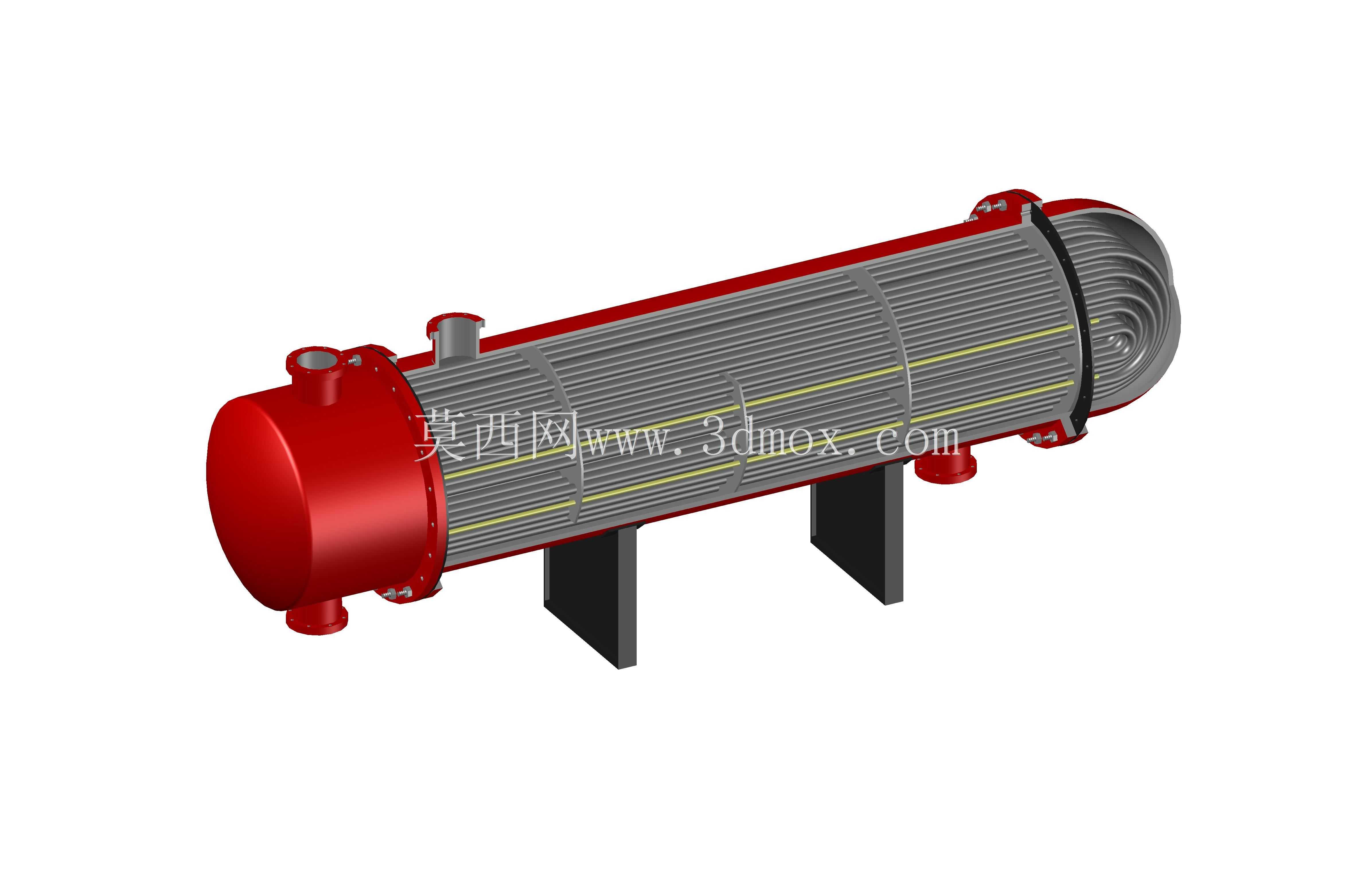

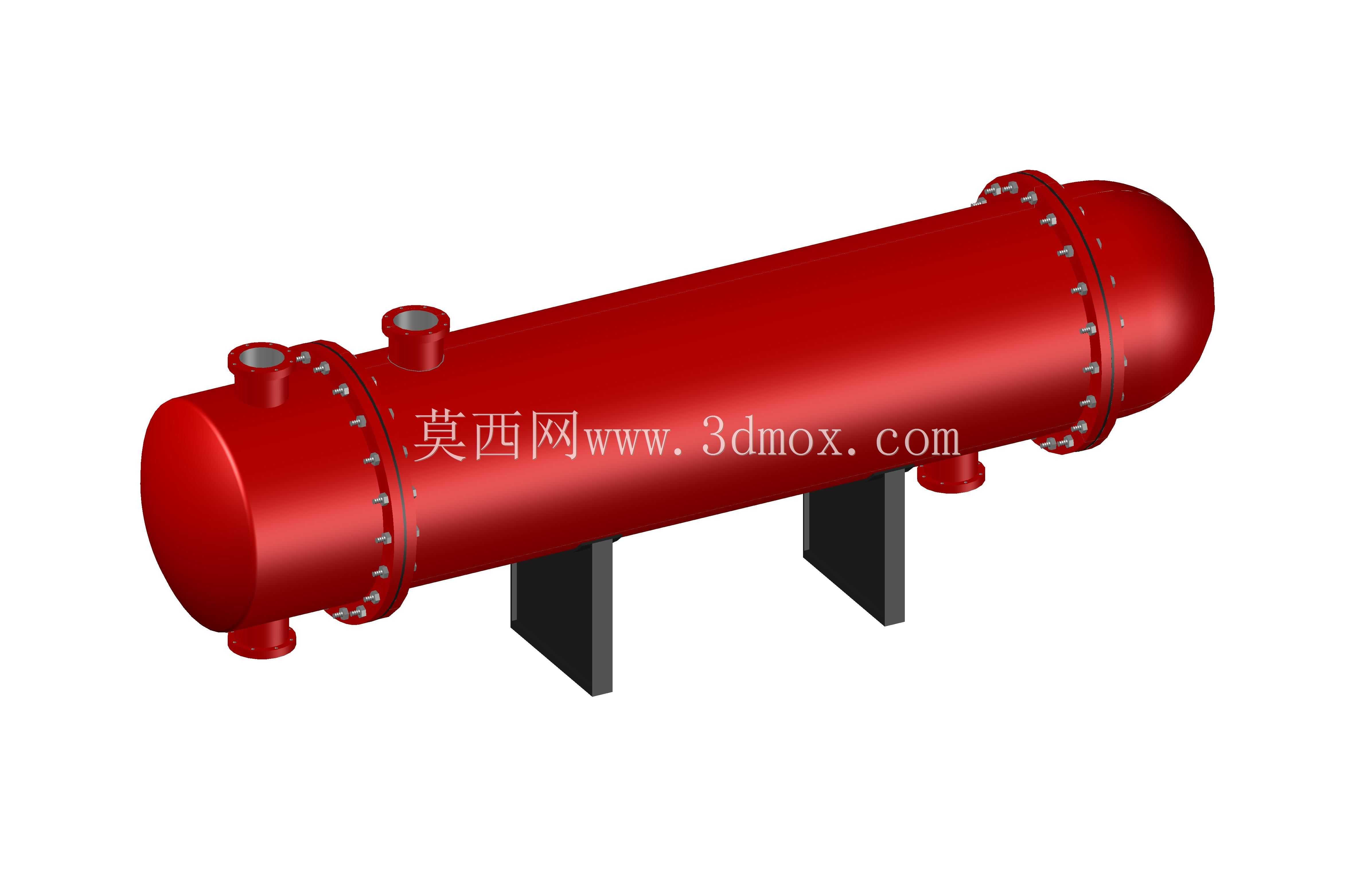

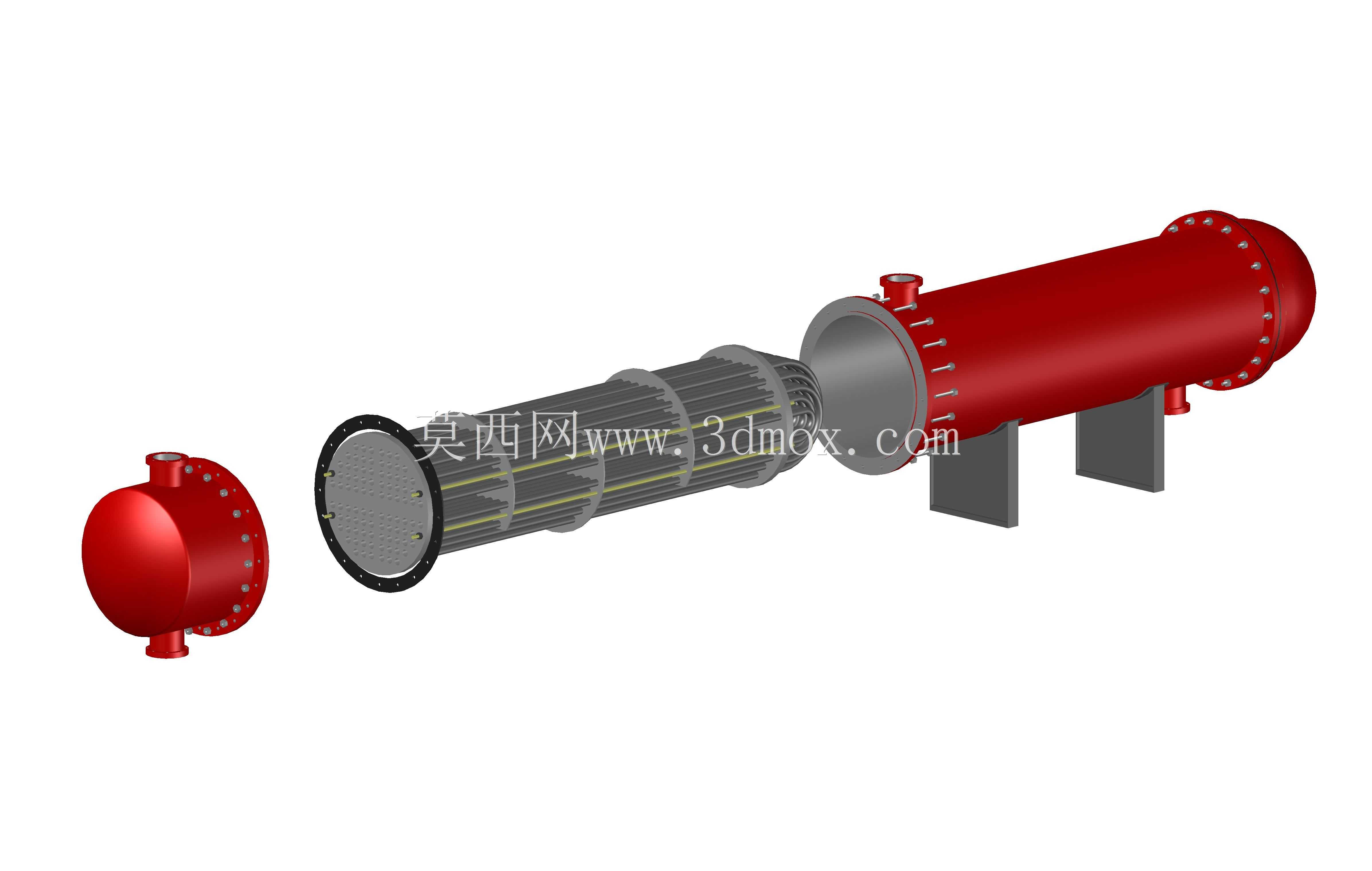

这款卧式管壳式换热设备是化工、能源、制冷等流程工业领域的核心热量传递单元，主要应用于石油炼化的馏分冷却、化工合成的工艺温度调控、集中供热系统的热交换、制冷机组的冷凝与蒸发等场景，可实现两种不同温度流体之间的高效热量传递，既可以完成工艺介质的升温或降温需求，也能回收生产过程中的余热资源，降低生产能耗。设备整体采用卧式布置结构，主体由圆柱形承压壳体、内部换热管束、两端管板、管程进出口、壳程进出口以及底部支撑鞍座构成。设计过程中充分考虑了不同工况下的流体流动特性，壳程设置了合理的折流结构，既可以引导壳程流体横向冲刷管束提升换热效率，也能减少流体死区降低结垢速率；管程采用多流程排布设计，可根据换热需求调整管程流体流速，平衡换热效率与流动阻力之间的关系。两端的管箱结构采用快开式法兰连接设计，方便后期对管束进行清洗、检修与更换，降低设备全生命周期的维护成本。设备的外形尺寸适配常规工业厂房的安装空间，底部的两个鞍式支座按照压力容器设计规范进行受力校核，其中一个支座设置为滑动结构，可补偿设备运行过程中因温度变化产生的热胀冷缩变形，避免结构应力损坏设备。安装边界上，设备的进出口接口均采用标准法兰连接规格，可直接与对应管径的工业管道对接，支撑鞍座的地脚螺栓孔间距符合通用安装规范，无需额外定制安装基础即可适配多数现有工业管线布局。设备的承压壳体壁厚根据设计压力与温度进行冗余设计，可满足多数中低压工况的使用需求，换热管束与管板之间采用可靠的连接工艺，避免两种流体发生串漏，保障换热过程的稳定性与安全性。整体结构设计兼顾了换热效率、运行阻力、维护便利性与安装适配性，可直接作为通用换热单元应用于各类需要热量交换的工业流程中。
