多轨道组合式物料输送机架结构设计

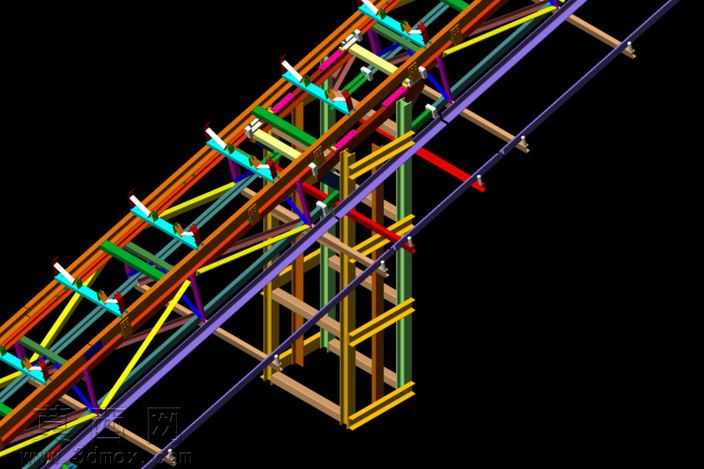

本作品为多轨道组合式物料输送机的机架主体三维建模成果，建模过程严格遵循机械结构设计规范，先通过草图绘制完成各型材构件的截面轮廓与长度参数定义，再通过拉伸、装配约束完成整体结构的搭建。建模阶段对不同功能的构件做了明确的层级区分，主承载轨道采用加厚型材建模，辅助导向轨道、支撑立柱、横向加固梁、斜向支撑筋分别按受力特性匹配对应型材规格，所有构件的连接节点都做了贴合实际安装工艺的细节处理，预留了标准紧固件的装配位置，确保模型可直接导出用于生产加工参考。渲染阶段采用差异化材质配色方案，不同走向、不同功能的轨道分别赋予橙、绿、紫、黄等区分度较高的金属材质，支撑结构统一赋予浅棕金属质感材质，所有构件都添加了符合钢材特性的金属反光、轻微磨砂粗糙度参数，在黑色背景衬托下清晰呈现整体结构的层次关系，直观区分各部分的功能分区。结构设计上采用多层立体轨道布局，可同时满足多路径物料输送需求，支撑框架采用立柱加多层横纵梁加斜撑的组合结构，有效提升整体机架的抗扭、抗弯承载能力，各轨道的排布角度、安装位置都经过空间干涉校验，确保输送过程中物料、输送载具不会发生碰撞，斜向支撑构件的排布兼顾结构强度与空间利用率，不会额外占用过多作业通道空间。设计思路围绕工业场景中多品类、多流向物料的同步输送需求展开，摒弃传统单轨道输送机功能单一的缺陷，通过模块化的轨道与支撑结构组合，可根据实际生产场地、输送路径需求灵活调整轨道走向与支撑高度，模型所有构件都做了参数化定义，修改对应参数即可快速调整机架尺寸、轨道数量，适配不同的生产输送场景，整体结构兼顾承载稳定性、安装便捷性与功能扩展性，可广泛应用于生产车间物料转运、自动化生产线工序间物料输送等场景。
