100吨每小时带除尘传输带滑板设备

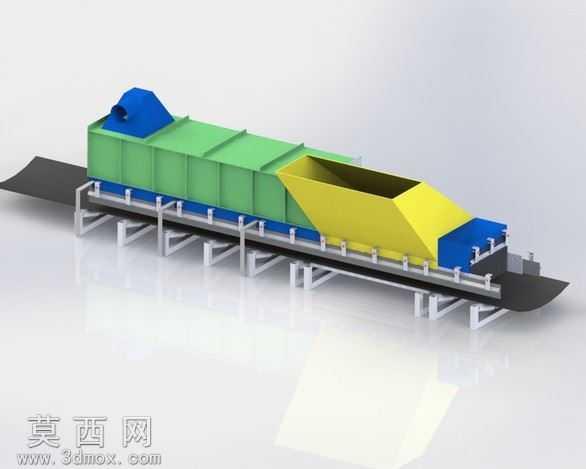

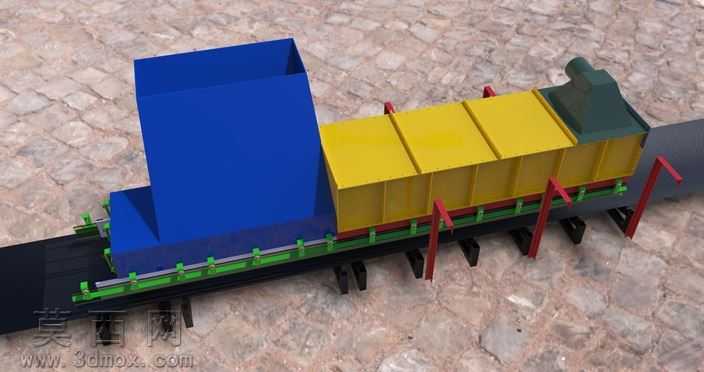

本作品为针对100吨每小时物料输送需求设计的带除尘功能传输带滑板三维模型，采用SolidWorks完成全参数化建模，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，确保各部件装配关系准确，无干涉错位问题。模型整体以皮带输送机构为核心承载基础，机架采用标准化型材拼接结构设计，支撑腿排布经过载荷校核，可稳定承载满负荷输送状态下的物料重量与设备自重。输送线上方设置分段式封闭罩壳，罩壳采用多段拼接结构，既便于后期设备检修维护，也可避免输送过程中物料扬尘外溢；罩壳进料端设计为大开口喇叭式受料结构，可顺畅承接上游来料，避免物料撒落；出料端配套导流结构，可引导物料精准落入下游接料位置。设备集成了空气吸尘除尘单元，吸尘风道沿罩壳内部全程布设，可实现每小时4000立方米的风量处理，有效捕集输送过程中产生的粉尘，满足作业现场环保要求。渲染阶段针对不同部件赋予对应材质属性：输送皮带采用黑色橡胶材质，还原橡胶的哑光磨砂质感与柔韧特性；罩壳主体采用绿色金属漆材质，进料斗采用亮黄色警示涂装，端部部件采用蓝色涂装，机架与支撑结构采用银灰色金属材质，通过材质色彩区分不同功能模块，同时还原金属漆面的光泽质感、金属构件的磨砂金属质感，渲染光影采用柔和的影棚布光，清晰展现设备的整体轮廓、结构层次与各部件的衔接细节，直观呈现设备的整体布局与功能分区。设计过程中充分考虑设备的实用性与可制造性，各部件均采用常规机械加工可实现的结构，无特殊异形难加工构件，输送带宽设定为1000毫米，匹配100吨每小时的物料输送速率要求，滑板结构沿输送方向设置合理倾角，可辅助物料顺畅输送，避免物料在罩壳内堆积卡滞；除尘单元的风道开口位置经过优化，对准物料输送过程中易产生扬尘的落料、输送点位，在保证除尘效果的同时降低风阻损耗，整体结构布局紧凑，可适配常规工业生产车间的物料输送场景安装使用。
