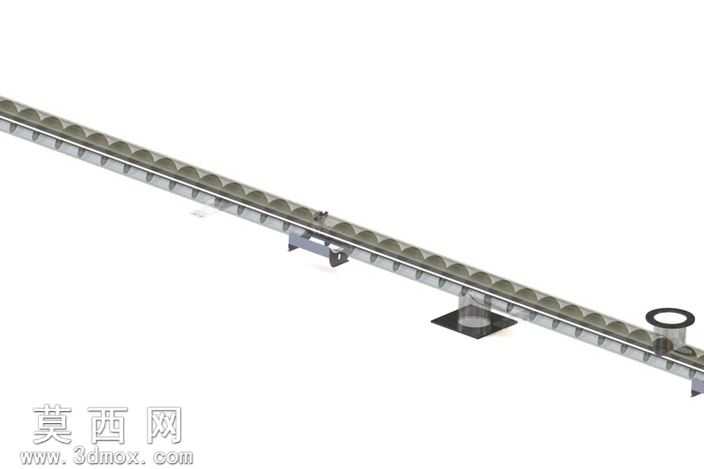

本螺旋输送机三维模型采用SolidWorks平台进行全参数化建模设计,整体建模过程遵循机械设计规范,从核心输送部件到支撑结构均完成1:1比例的实体构建,完整还原设备的真实装配关系与运行逻辑。建模阶段首先搭建螺旋叶片与中心传动轴的组合核心结构,螺旋叶片采用等螺距连续曲面建模方式,通过螺旋线扫描生成连续光滑的叶片实体,保证叶片与中心轴的同轴度精度,叶片边缘与U型输送槽内壁预留合理的运行间隙,既避免运转过程中出现卡滞摩擦,又能减少物料输送过程中的残留余量。输送槽体采用薄壁钣金特征建模,槽体截面为标准U型结构,槽体法兰边、端部密封座、进料口与出料口的连接结构均做细节还原,进料口设置于槽体尾部上方,采用法兰连接结构适配不同的上游供料设备,出料口设置于槽体头部下方,同样预留标准法兰安装位,方便对接下游的物料收集或加工设备。支撑结构部分,模型包含多组可调式支撑脚架,脚架与槽体采用螺栓连接的装配结构,支撑底座设置方形安装垫板,可通过地脚螺栓完成设备的现场固定,脚架高度可根据现场安装需求做参数化调整,适配不同的生产线布局高度。传动端结构设置于槽体头部,包含轴承座安装位、联轴器连接位与驱动电机安装法兰,尾端设置滑动轴承支撑结构与张紧调节机构,可对螺旋轴的轴向窜动量进行微调,保证设备长期运行的稳定性。材质渲染阶段,针对不同部件赋予对应的工业材质属性,槽体与支撑结构采用碳钢哑光金属材质,螺旋叶片采用耐磨合金钢材质,轴承座、连接螺栓等标准件采用发黑处理的金属质感,密封件采用橡胶材质,整体渲染效果贴合工业设备的真实外观,可直接用于方案展示、装配模拟与工程出图参考。设计过程中充分考虑设备的通用性与可制造性,所有连接孔位、安装尺寸均符合通用输送设备的设计标准,模型各部件可单独导出用于工程图生成、有限元受力分析与运动仿真验证,能够为散状物料输送系统的方案设计、设备选型与教学演示提供精准的三维数字模型支撑。
- 上一篇:可倾斜移动式装卸皮带输送机设计
- 下一篇:多轨道组合式物料输送机架结构设计
- 全部评论(0)
- 模板大小 2.14 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,其它,
- 软件分类 输送机
