薄型方形步进电机结构设计方案

这款薄型方形步进电机主要面向空间受限的精密传动场景设计，常见应用涵盖小型自动化设备的点位驱动、3D打印挤出机构送料、桌面级机械臂关节动力输出、智能办公设备的走纸机构驱动、小型医疗检测仪器的样本台位移控制等领域，这类场景普遍对驱动元件的安装厚度有严格限制，同时需要稳定的开环位置控制能力，无需额外加装位置反馈传感器即可实现精准的步距位移，大幅降低整套设备的硬件成本与布线复杂度。

从功能特性来看，该款步进电机采用两相混合式步进的核心工作逻辑，将整周旋转拆分为固定步距角的离散步进动作，接收到对应脉冲信号即可转动对应角度，可在额定扭矩范围内实现自锁，断电后也能保持当前轴系位置，不会出现负载带动轴系倒转的问题，适配低速大扭矩的直驱需求，无需额外搭配减速机构即可直接驱动低转速负载，减少传动链带来的回程间隙与传动损耗。

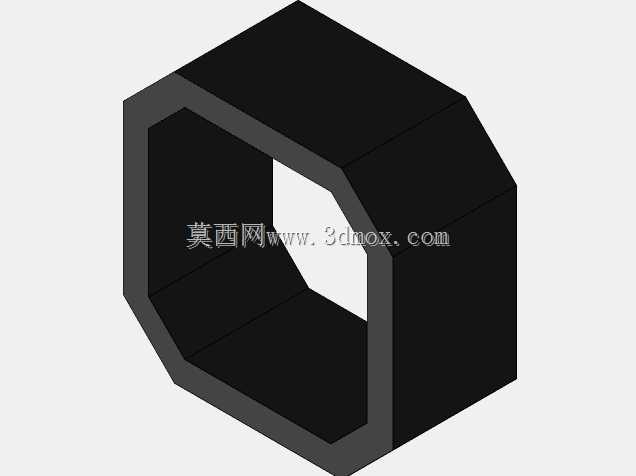

设计思路上优先压缩轴向安装尺寸，将定子绕组与转子结构做扁平化排布，外壳采用方形切角结构，四个边角预留标准安装孔位，相比圆形步进电机更便于在方形安装槽内定位，不会出现周向转动错位的问题；外壳切角设计既可以避让安装位周边的凸起结构，也能在密集排布多台电机时减少相邻设备的空间干涉，出线位置做了侧边隐藏式处理，避免轴向出线额外占用安装空间。

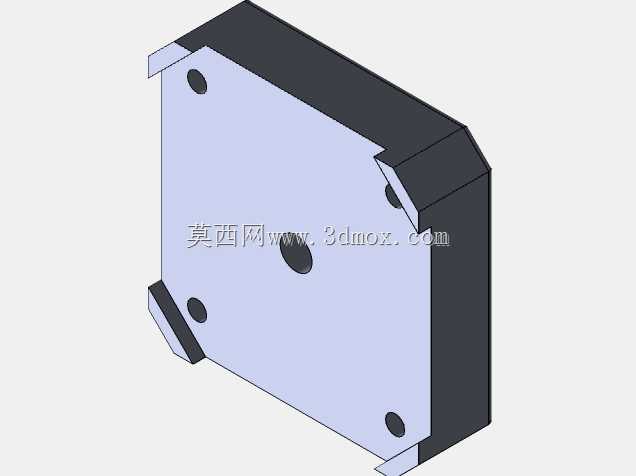

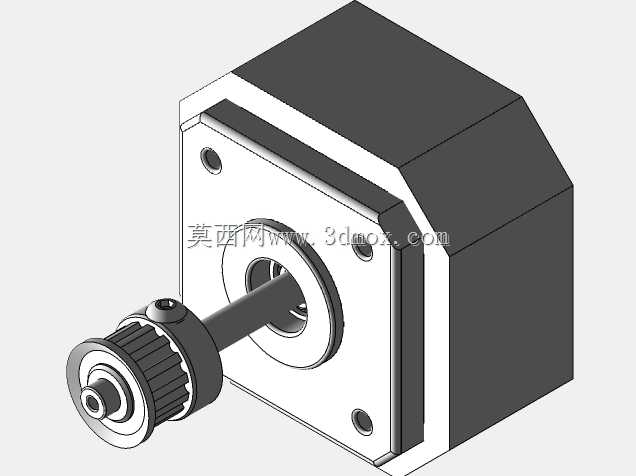

外形尺寸与安装边界方面，该款电机主体为正方形扁平结构，轴向厚度远小于同扭矩规格的常规圆形步进电机，四个安装孔的孔距遵循行业通用的薄型电机安装标准，安装孔为沉头设计，锁紧螺丝后螺丝头不会突出电机外壳表面，进一步压缩整体安装占用的空间；输出轴位于电机端面中心位置，轴伸长度做了短轴化设计，适配直连式负载安装，无需额外加装轴套调整轴长，输出轴端面与电机外壳端面的平行度控制在较高精度范围内，保证负载安装后不会出现偏摆问题。电机外壳采用高强度工程塑料与金属端盖结合的结构，既保证整体结构强度，也能有效降低电机整体重量，适配对负载重量敏感的移动类驱动场景，端盖位置预留散热缝隙，可在持续运行时导出绕组产生的热量，避免长时间工作出现过热退磁的问题，保证长期运行的扭矩稳定性。
