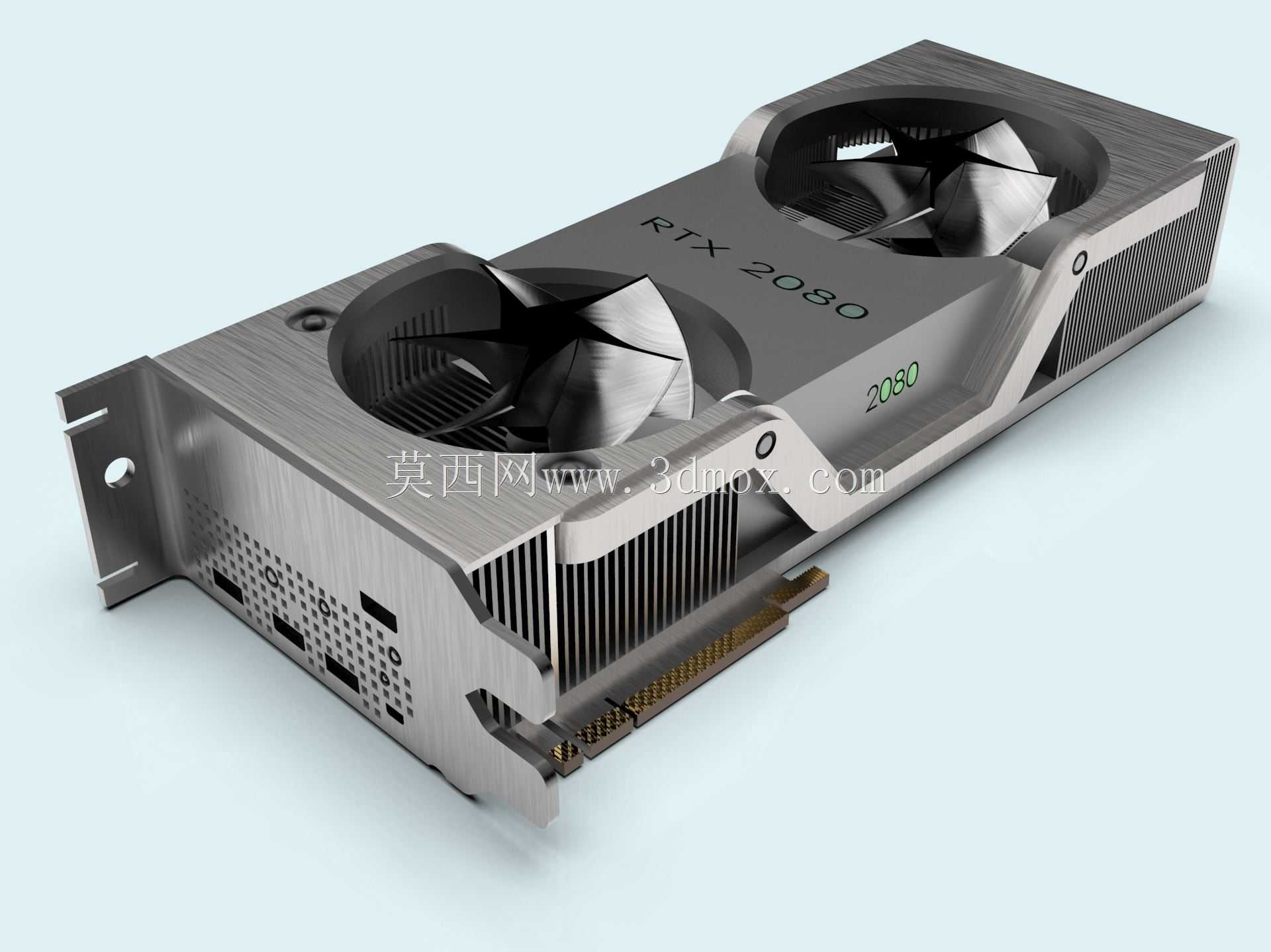

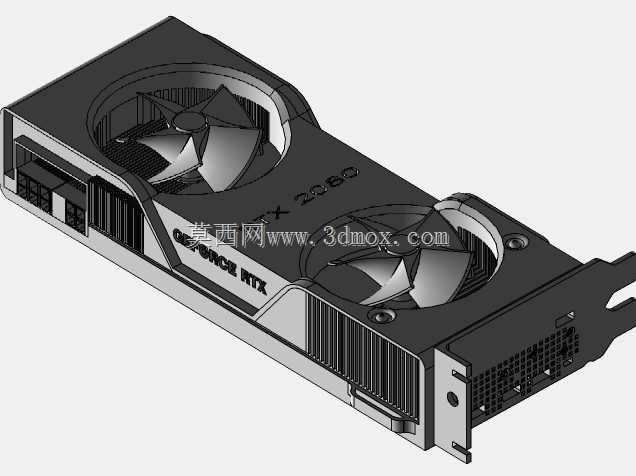

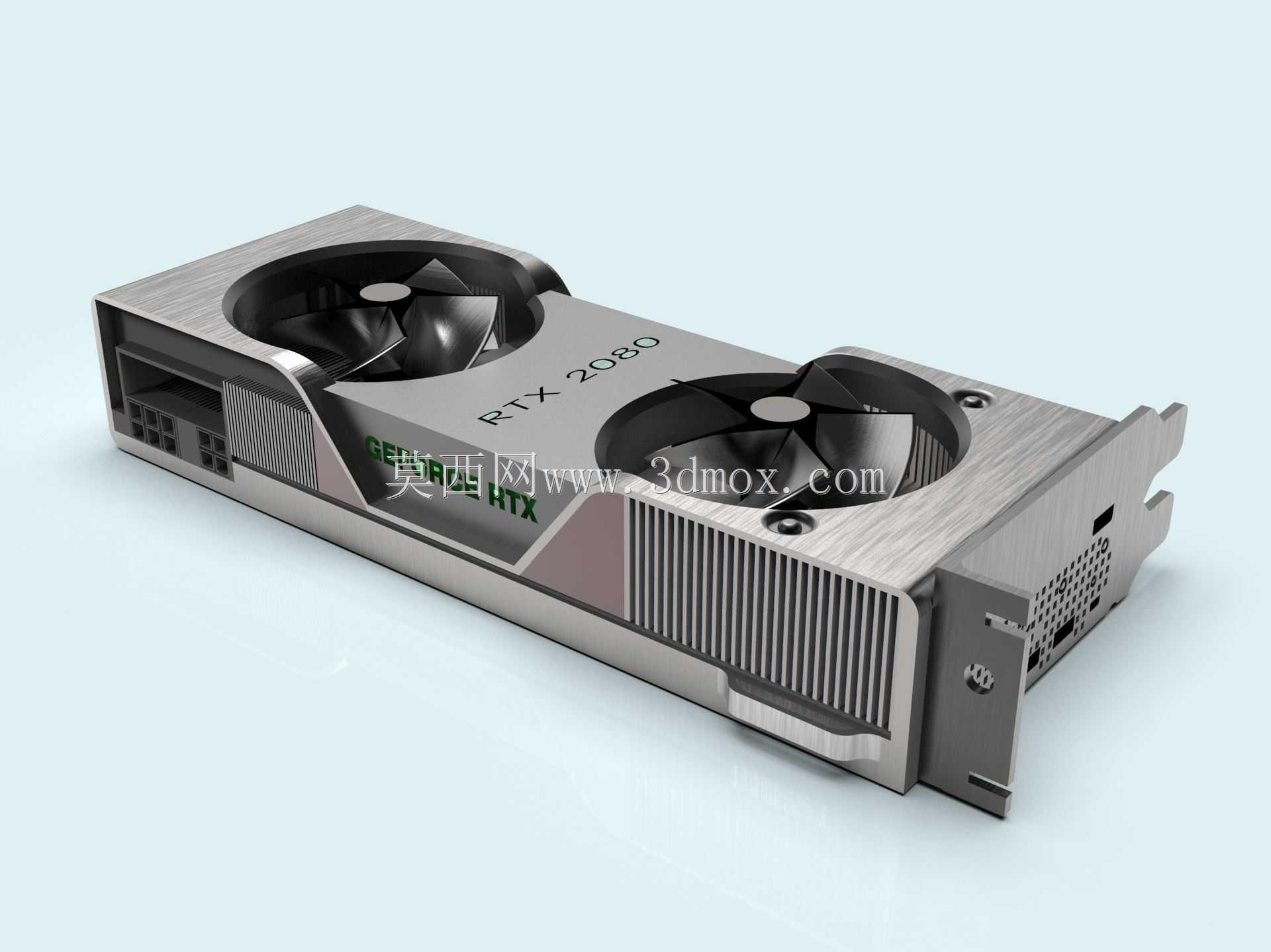

英伟达RTX2080公版显卡结构设计

　　在桌面级图形计算硬件的结构设计工作中，独立显卡的三维结构搭建需要兼顾散热效能、结构强度、安装兼容性与信号完整性多重约束，本次呈现的RTX2080公版显卡结构，完整还原了图灵架构公版方案的全部结构细节，可作为硬件结构设计、机箱兼容性校验、散热方案改装的参考基准。从实际应用场景来看，该款显卡主要面向桌面级PC平台，覆盖3A游戏实时渲染、三维建模视口加速、影视后期GPU渲染、通用并行计算等多类使用场景，其结构设计完全围绕高负载下的稳定运行展开，没有冗余的装饰性结构，所有外观特征均服务于功能需求。

　　先从安装边界与尺寸约束说起，公版RTX2080采用标准双槽PCIe扩展卡设计，整体长度控制在267mm左右，高度符合PCIe规范的111mm上限，厚度严格匹配双槽位的40mm空间要求，安装时可兼容绝大多数标准ATX、MATX、ITX机箱的PCIe扩展位，挡板处预留的DP、HDMI、Type-C视频接口位置完全遵循PCISIG的接口规范，金手指部分的尺寸公差与PCIe x16插槽的匹配精度控制在0.1mm以内，避免长期使用后出现接触不良的问题。显卡尾部的供电接口采用8Pin外接供电设计，接口位置做了内凹处理，预留足够的供电插头插拔空间，不会出现插头与机箱侧板干涉的情况。

　　散热系统的设计是这款显卡结构的核心部分，公版方案采用涡轮侧吹式散热结构，与开放式散热不同，涡轮风扇的风道是从显卡正面与尾部的进风格栅吸入冷空气，经过散热鳍片组后从挡板处的出风口直接将热量排出机箱外，这种设计适合机箱内部风道空间有限的小尺寸机箱，不会将显卡产生的废热留在机箱内部影响其他硬件的散热。散热模组的底座采用纯铜铣削加工，表面平整度控制在0.02mm以内，通过均热板将GPU核心、显存颗粒、供电MOS管的热量快速传导到铝制鳍片组上，鳍片之间的间距经过流体仿真优化，在涡轮风扇的额定转速下可以保证足够的通风量，同时将风噪控制在可接受范围内。风扇的固定结构采用悬浮式减震设计，四个固定点都加装了橡胶减震垫，避免风扇高速转动时的振动传递到PCB板上引发元器件共振，也能降低运行时的异音。

　　PCB板的结构布局遵循高速信号设计规范，GPU核心位于PCB板的中心位置，八颗GDDR6显存颗粒围绕核心呈对称排布，缩短显存与核心之间的信号走线长度，减少信号传输过程中的损耗与干扰。供电模块布置在PCB板靠近尾部供电接口的一侧，每相供电的MOS管、电感、电容都做了整齐的排布，供电走线的宽度经过载流计算，可满足核心满负载225W的功耗需求，不会出现局部过热的问题。PCB板的边缘做了包边处理，避免加工过程中产生的毛刺造成短路，板上的固定孔位与散热模组、金属中框的孔位完全对齐，螺丝锁紧后的扭矩控制在0.6N·m，既保证固定强度，又不会压损PCB板上的贴片元器件。

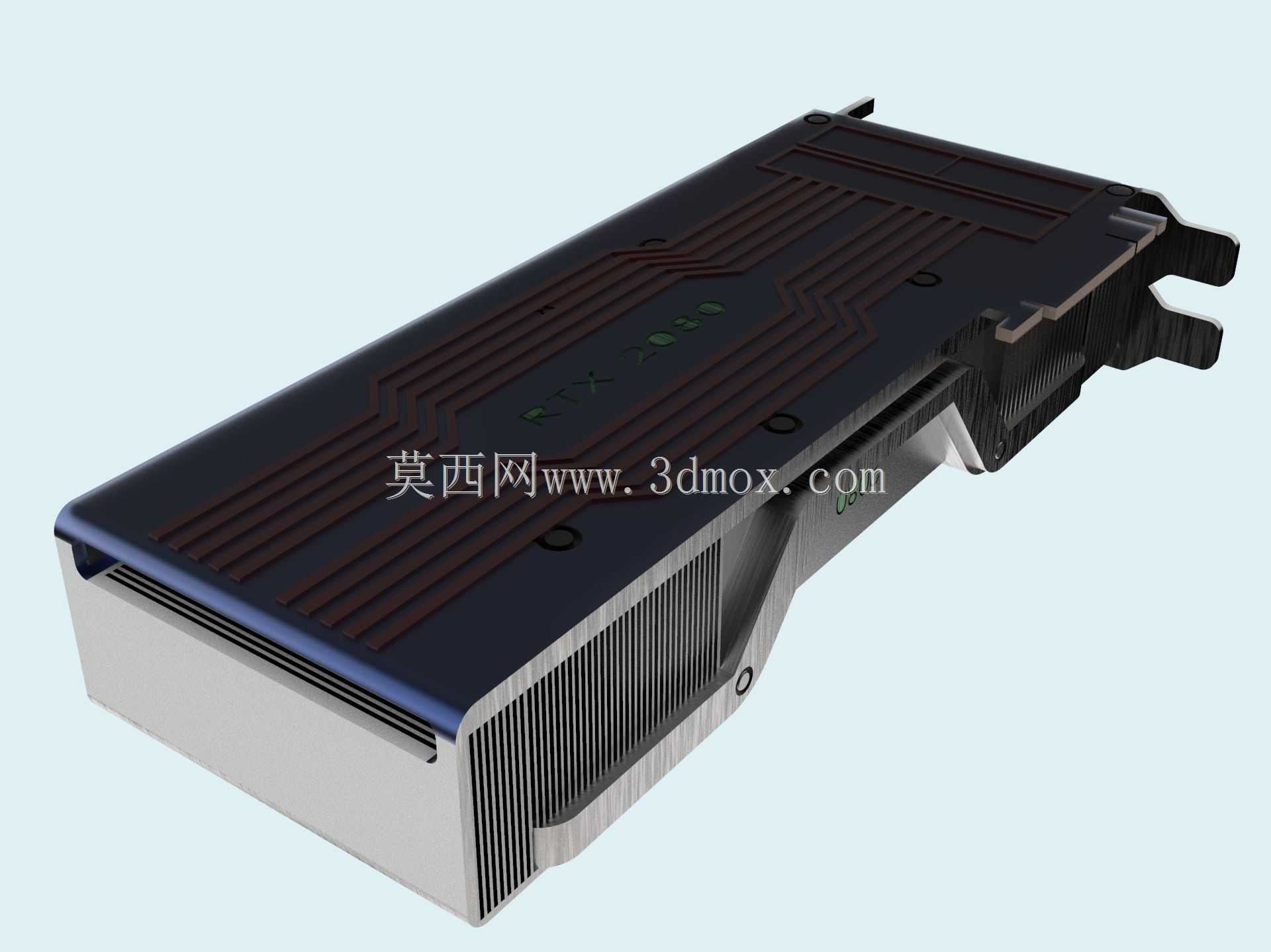

　　外壳与金属中框的设计兼顾结构强度与风道密封，上盖采用铝合金冲压成型，表面做拉丝阳极氧化处理，既提升金属质感，也能起到辅助散热的作用，金属中框贯穿显卡整个长度，将PCB板、散热模组、外壳连接成一个整体，提升显卡整体的抗弯折能力，避免长期使用后因为重力作用出现PCB板弯曲变形的问题。外壳上的进风格栅开孔率经过计算，在保证结构强度的前提下尽可能提升进风面积，格栅的开孔方向顺着涡轮风扇的进风流向设计，减少进风时的风阻。挡板部分采用不锈钢冲压成型，厚度为0.8mm，表面做镀镍防锈处理，挡板上的固定孔位与机箱PCIe挡片的安装孔位完全匹配，安装后不会出现缝隙导致漏风影响散热效率。

　　在实际的建模过程中，所有的配合公差都按照实际生产的装配要求设置，比如散热底座与核心之间的接触间隙预留0.2mm的导热膏填充空间，风扇与外壳之间预留0.5mm的转动间隙，避免转动时出现剐蹭，接口部分的插拔行程按照标准接口的规范设置，可直接用于虚拟装配中的干涉检查。对于从事机箱结构设计、显卡改装、硬件散热优化的工程师来说，这个完整的结构模型可以直接用于风道仿真、安装空间校验、改装配件的尺寸匹配，不需要再花费大量时间逆向测绘公版显卡的结构尺寸，能大幅提升相关设计工作的效率。
