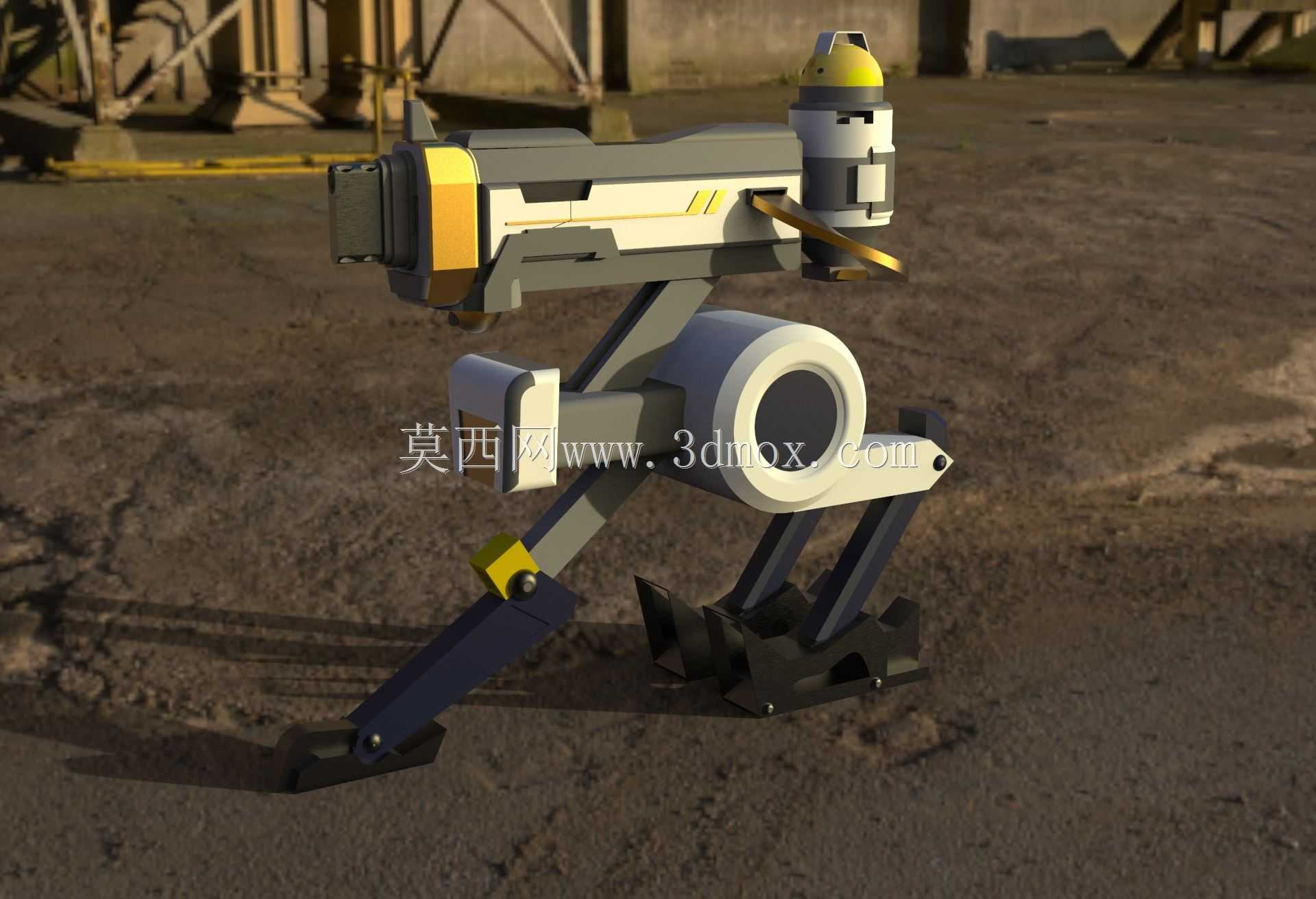

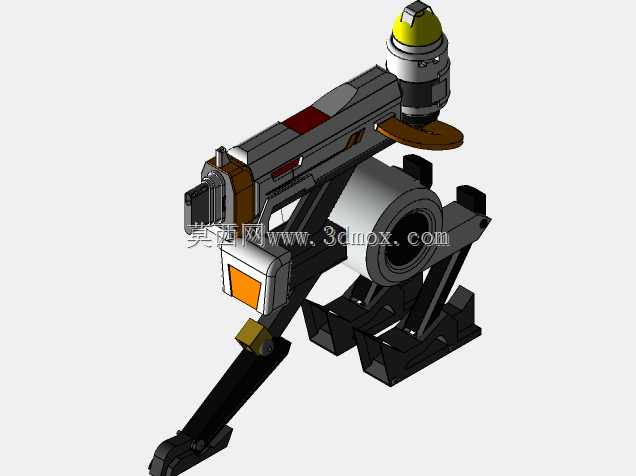

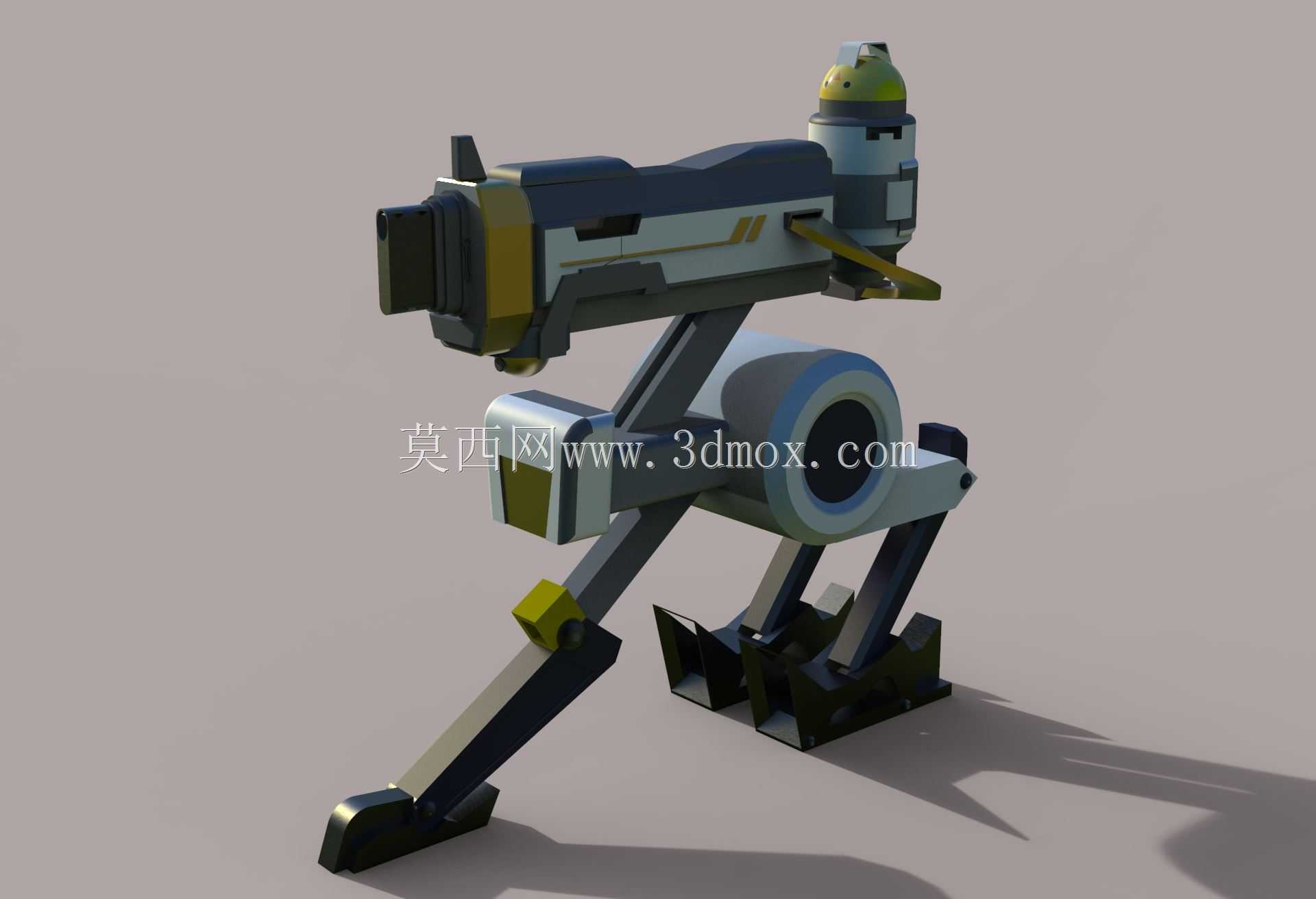

游戏IP衍生KillJoy炮塔结构三维建模

　　本次建模的炮塔原型取自游戏IP中的功能性防御装置，在落地实体化设计与衍生应用场景中，可覆盖主题展馆互动装置、文创潮玩手办结构原型、沉浸式实景娱乐道具、科幻主题影视道具制作等多个领域，不同应用场景下对结构的强度、运动自由度、外观还原度的要求各有差异，建模阶段就需要提前预留不同场景的适配接口。从实际功能逻辑来看，该装置的核心用途是在指定部署区域内完成目标探测、锁定与连续打击动作，整套动作逻辑对应到实体结构上，分为顶部探测模块、中部俯仰发射主体、底部旋转支撑基座三个核心功能段。顶部探测模块承担前方180度圆锥区域的目标扫描功能，建模时将探测头设计为可独立旋转的分体结构，内部预留传感器安装腔位，可根据实际应用场景选配红外探测、

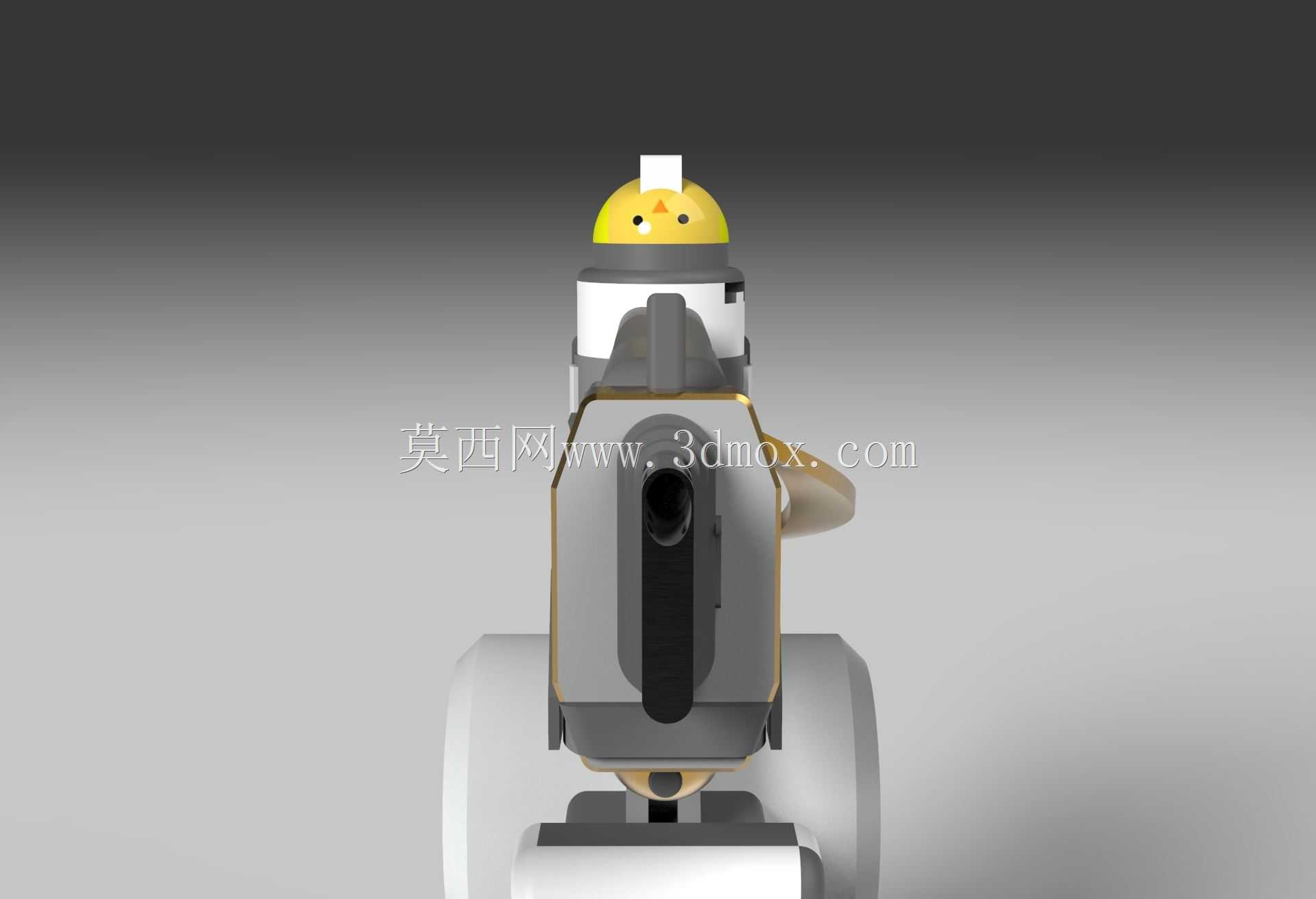

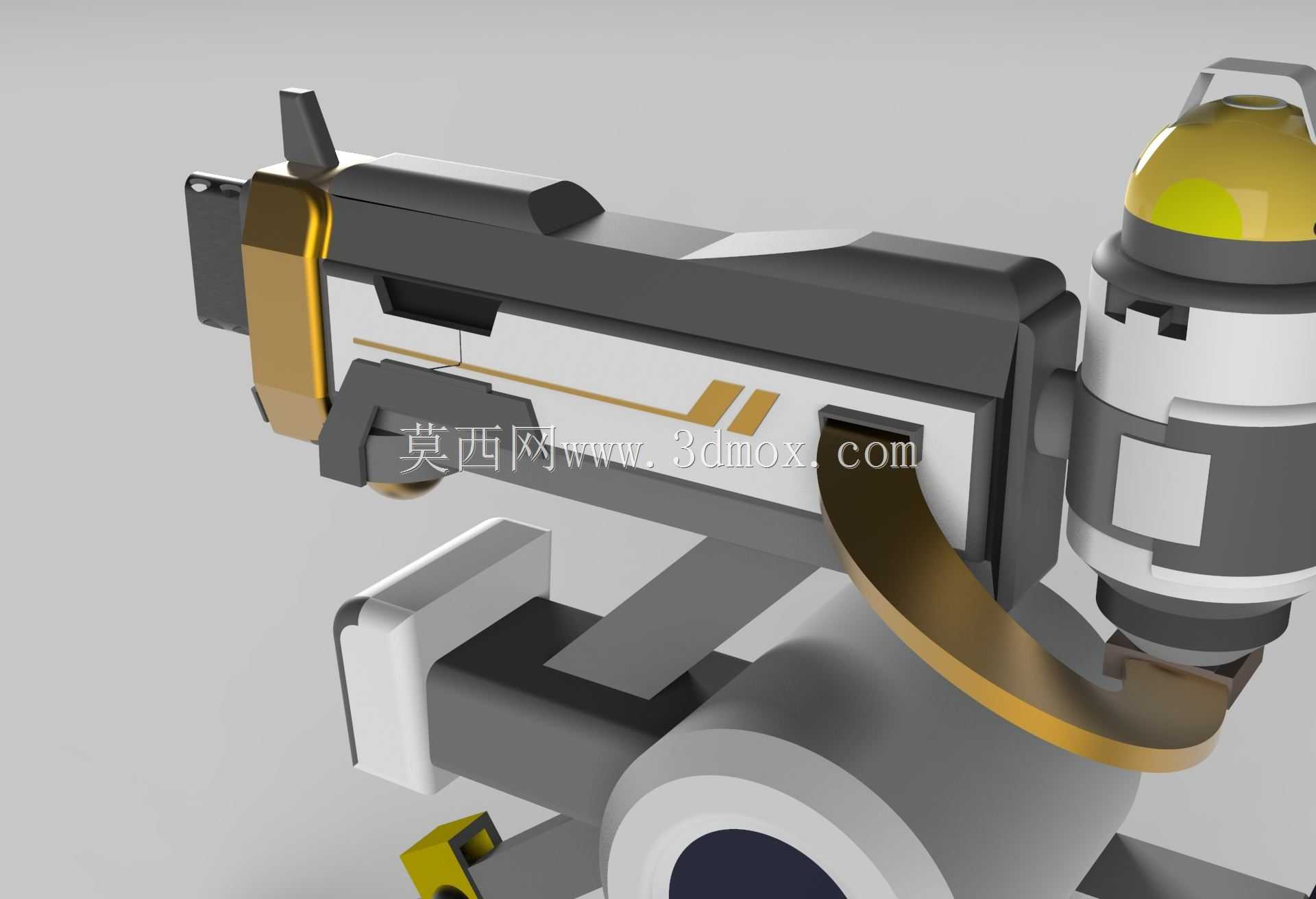

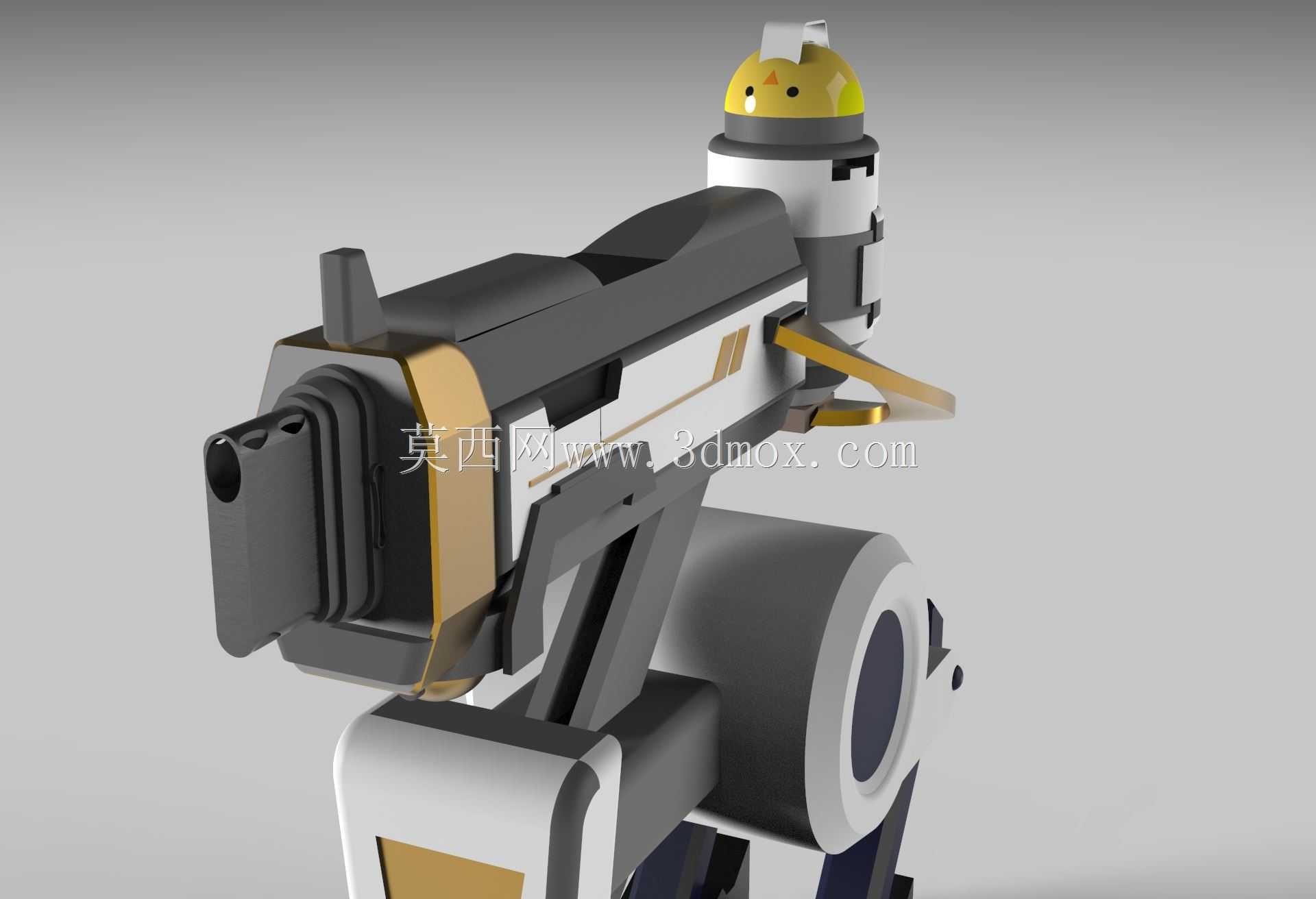

　　视觉识别等不同探测元件，探测头顶部的警示标识区域做了分件处理，方便后续做灯光效果的集成，对应不同工作状态的颜色提示需求。中部发射主体是整套装置的核心功能段，建模时还原了三发连续发射的结构逻辑，发射管做了内孔贯通设计，若用于互动娱乐场景，可直接在管内加装软弹发射结构或者灯光模拟发射效果；主体侧面的装饰性结构件并非纯外观件，建模时做了等厚加强筋处理，在作为实体道具使用时可提升整体结构抗冲击性能，避免搬运、互动过程中出现边角断裂问题；俯仰转轴的位置做了限位结构设计，俯仰角度范围匹配原型设定的扫描覆盖区间，同时预留阻尼件安装槽，调整俯仰角度后可保持姿态固定，不会出现自重滑落的问题。底部旋转支撑基座承担整套装置的承载与水平旋转功能，

　　建模时基座内部预留了旋转驱动机构的安装空间，可根据使用需求选配舵机驱动实现自动旋转扫描，也可做阻尼转轴结构实现手动角度调整；基座底部做了标准安装法兰接口，既可以直接固定在桌面台面上作为潮玩展示件，也可以搭配升降支架安装在实景娱乐的场地高处作为互动触发装置，安装边界适配常见的M6规格固定螺丝孔位，孔位间距做了通用化设计，不需要额外定制转接件就能完成固定。设计思路上没有完全照搬游戏内的低模外观，而是从实体落地的角度做了结构合理性优化：所有外观分件都做了拔模斜度处理，若后续需要开模量产或者3D打印制作，不需要额外修改模型就能直接产出合格零件；所有拼接位置都做了定位止口设计，组装时不需要额外治具就能完成精准对位，降低组装难度；

　　运动部件之间预留了0.2mm的装配间隙，避免3D打印或者机加工的精度误差导致运动卡滞。外形尺寸方面，整套模型按照1:1还原的话总高度控制在720mm，横向最大宽度480mm，基座安装直径220mm，作为桌面展示件缩放至1:6比例时总高度120mm，刚好适配常规手办的展示尺寸，不会占用过多桌面空间；安装时需要注意前方预留至少300mm的无遮挡空间，满足俯仰动作与探测范围的需求，侧面预留100mm的维护空间，方便后续拆装检修内部的电子元件或者驱动结构。针对不同应用场景的适配，建模时还做了模块化分件处理，比如用于潮玩手办时可以拆除内部的驱动结构安装位，直接做成静态拼装模型，降低零件数量与制作成本；用于影视道具时可以将外壳件做薄，内部预留烟效、灯光特效的安装空间，提升拍摄时的真实感；用于互动展馆装置时可以加厚基座的配重结构，提升装置放置的稳定性，避免观众互动触碰时出现倾倒问题。结构细节上，所有棱角位置都做了R2-R5的圆角处理，一方面是还原原型的科幻圆润设计风格，另一方面作为实体装置使用时可以避免尖锐棱角划伤接触人员，符合公共场景的使用安全要求；管线位置做了隐藏式走线槽设计，所有外接的电源线、信号线都可以从基座底部的出线孔引出，不会外露影响外观整洁度；配重块安装位设置在基座最底部，降低整套装置的重心，提升放置稳定性。
