机架式存储扩展模块阵列设备三维建模

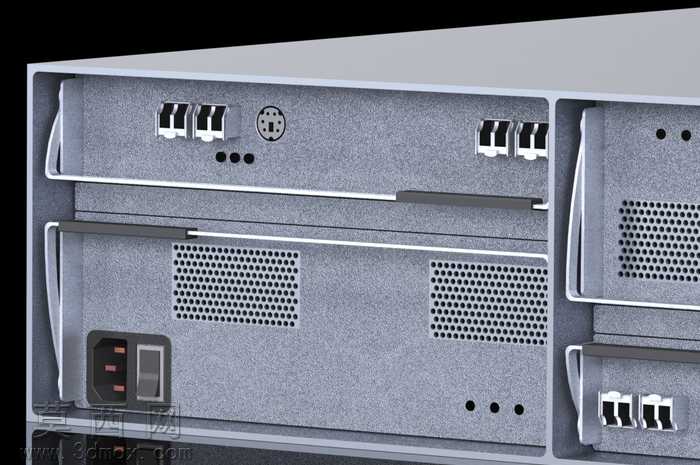

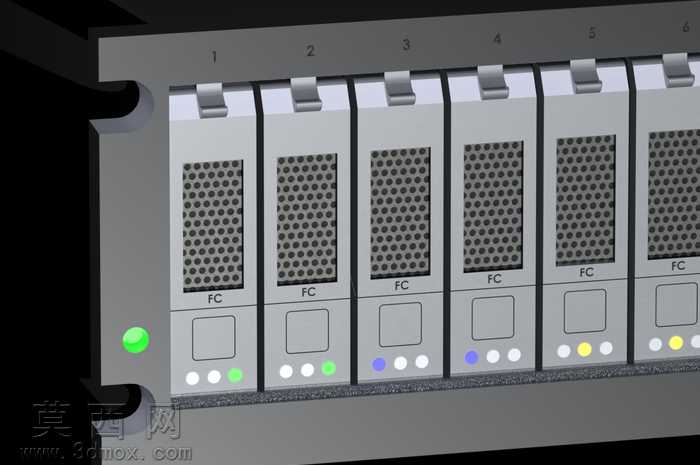

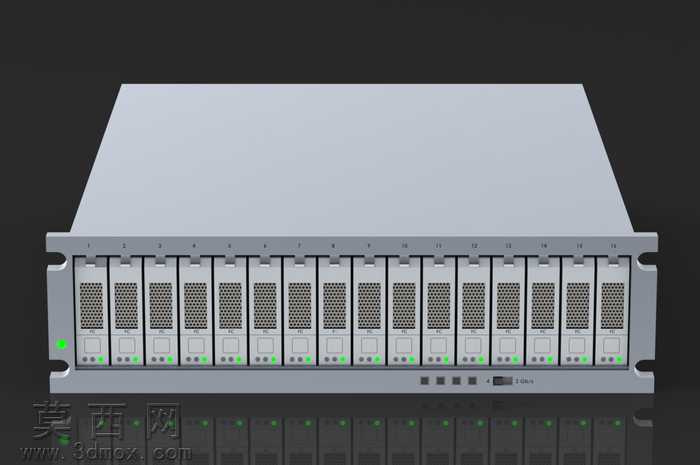

本作品为机架式存储扩展模块的三维建模成果，建模过程严格遵循标准3U机架设备的工业尺寸规范，先通过基准面搭建确定设备整体长宽高比例，再逐步拆分外壳、模块托架、前面板、状态指示灯、接口区域等独立结构，确保各部件装配间隙符合实际工业生产的公差要求。建模阶段对前面板的16个热插拔存储模块托架做了精细化结构还原，每个托架单独建模，还原了通风冲孔网的阵列结构、模块弹出按键、状态标识区域的细节，前面板左侧的运行状态指示灯做了独立的结构分层，方便后续渲染阶段区分发光材质。设备主体外壳采用金属钣金的建模逻辑，还原了机架安装耳的固定孔位、侧边的散热通风结构、上下壳体的拼接卡扣结构，确保整体结构符合实际机架设备的装配逻辑。材质渲染阶段，设备主体外壳采用磨砂银灰色金属材质，调整金属粗糙度参数还原工业冷轧钢板喷塑的哑光质感，前面板模块区域做了深浅灰色的材质区分，通风网区域采用深灰色半通透材质模拟金属冲孔网的视觉效果，状态指示灯预留了绿色发光材质通道，渲染时添加微弱的自发光效果还原设备运行的真实状态。设计思路上围绕可伸缩存储阵列的使用场景，还原了模块热插拔的结构逻辑，每个托架都保留了独立的抽拉活动空间，同时还原了设备内置I/O模块、双冗余电源模块的安装位结构，整体模型结构完整，各部件可单独拆分用于装配演示、结构验证或者产品宣传渲染使用，建模过程中对边角做了符合工业设计的圆角处理，避免尖锐棱角不符合实际产品工艺的问题，前面板的品牌标识区域做了平整化处理，可根据实际需求替换对应标识内容，整体模型比例协调，细节还原度高，能够直观展现机架式存储扩展设备的完整结构与外观特征。
