快速夹紧式切换工装夹具结构设计

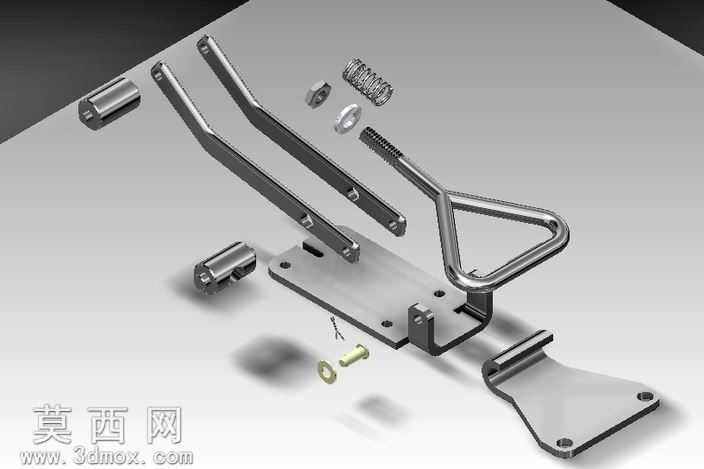

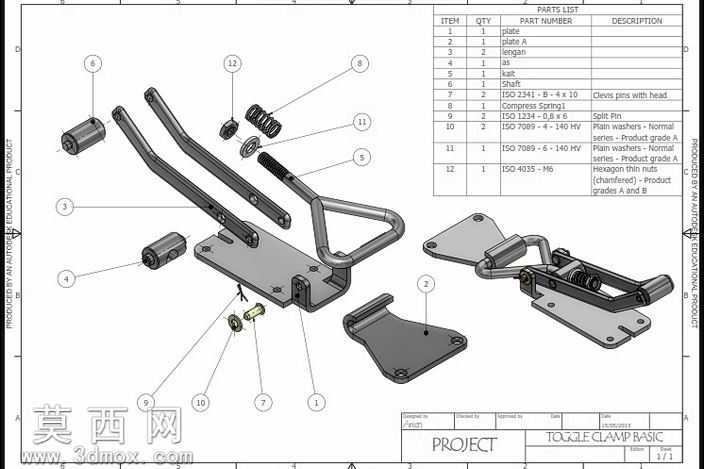

本作品为手动式快速切换夹紧夹具的三维结构设计，采用Autodesk Inventor完成全参数化建模，完整还原了夹具的装配关系与运动逻辑。建模过程中严格遵循机械加工的公差配合要求，对每一个零部件都进行了独立的特征建模：底座部分采用钣金折弯特征搭配安装孔位设计，保证夹具可稳定固定在工作台面；操作手柄通过长杆件拉伸、倒角特征制作，握持区域做了圆弧过渡处理，符合人工操作的人机工程学要求；铰接销轴、复位弹簧、锁紧卡扣等标准件均按照实际工业标准尺寸建模，弹簧部分添加了螺旋扫描特征还原真实的圈数与节距参数，各转动副位置预留了合理的装配间隙，可在软件中直接模拟夹具的开合夹紧动作。渲染阶段对不同材质做了区分设置：金属结构件赋予磨砂钢材材质，添加细微的表面纹理与金属反光效果，弹簧部件做了发黑处理的深色金属质感，铰接销轴设置了光亮的镀锌金属材质，底座安装板做了哑光冷轧钢的材质表现，整体渲染效果贴近实际工业夹具的真实外观。结构设计上采用了连杆式死点夹紧原理，通过多组连杆的铰接传动，在手柄下压至极限位置时机构进入机械死点，可在无需额外锁紧的情况下提供稳定的夹紧力，避免加工过程中出现松脱；同时设置了快拆式连接结构，可快速更换不同的夹紧压头，适配不同规格工件的装夹需求，复位弹簧可在手柄抬起时自动带动机构复位，提升装夹操作的效率。设计过程中充分考虑了夹具的耐用性与维护性，所有易磨损的销轴、衬套部件都设计为可单独拆卸更换的结构，整体结构紧凑无冗余部件，操作力经过杠杆比优化，操作人员仅需较小的按压力即可获得足够的夹紧力，可广泛应用于机械加工、焊接装配、工件检测等场景的快速装夹作业，模型包含完整的爆炸视图与零件明细标注，清晰展示了每一个零件的装配位置与规格参数，可直接作为工装设计的参考方案。
