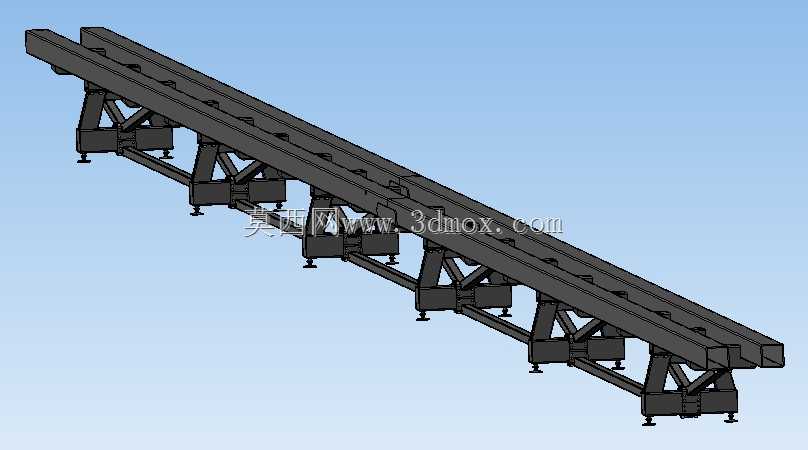

十八米长重载桁架式工业栈桥结构

这款十八米跨度的桁架式工业栈桥，主要应用于工矿厂区、物流仓储枢纽、港口散货作业区等场景，作为带式输送机、巡检通道或者管线布设的高架承载结构使用，能够在复杂地形、跨道路、跨设备区间完成物料输送路径的架空搭建，避免地面人流、车流与输送线路的交叉干扰，大幅提升厂区内部的作业动线效率与通行安全性。整体结构采用双主梁搭配三角腹杆的桁架式设计，相较于同跨度的实腹梁结构，在保证整体承载刚度的前提下有效降低了自重，减少了下部支撑立柱的载荷负担，同时三角腹杆的排布能够将上部载荷均匀分散到各个支撑节点，避免局部应力集中导致的结构变形，适配大跨度重载输送的长期使用需求。栈桥的主梁采用标准型钢拼接成型，腹杆与主梁之间采用刚性焊接连接，每间隔一段距离设置有落地支撑脚，支撑脚底部预留有地脚螺栓安装位，可直接与混凝土基础或者钢结构支架完成固定，安装时可根据现场实际地形调整支撑点的排布间距，适配不同的场地高差与安装边界条件。设计阶段充分考虑了户外长期使用的结构稳定性，整体桁架的受力经过反复校核，在满载工况下的挠度变形控制在行业允许范围内，同时结构预留有输送机安装的固定点位、侧边防护栏的安装接口，用户可根据实际使用需求在栈桥上部加装带式输送机、巡检步道、电缆桥架等配套设施，无需额外对主体结构进行二次打孔改造。栈桥的整体宽度适配常规带宽的带式输送机安装需求，两侧预留的检修空间能够满足日常运维人员的通行与设备检修操作，整体结构采用模块化分段设计，运输时可拆分为多个分段单元，现场仅需通过螺栓拼接即可完成组装，大幅降低了现场施工的焊接作业量与安装周期，对于需要快速搭建临时输送线路或者长期固定输送廊道的场景都有较好的适配性。
