内齿式防滑锁紧垫圈结构设计

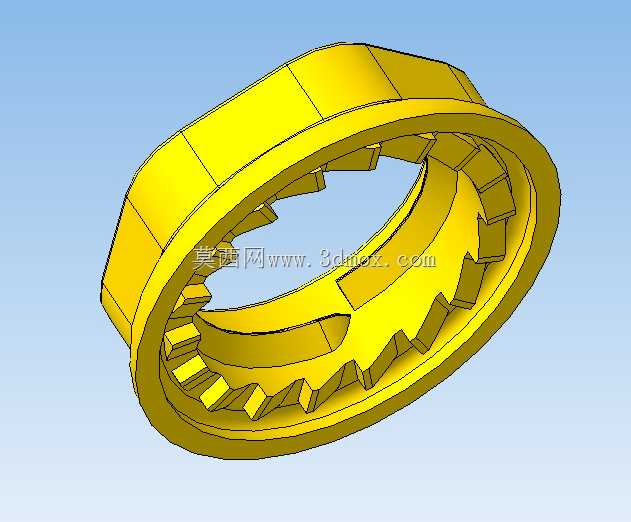

该零件属于螺纹连接副配套的防松锁紧元件，主要应用在存在持续振动、交变载荷的机械装配场景中，常见于轨道交通走行部连接、重型工程机械底盘装配、工业风机叶轮固定、农用机械动力传输节点等对螺纹连接可靠性要求极高的工况下，能够有效避免螺母在设备长期运行过程中出现回转松脱、连接预紧力衰减的问题，保障整套连接结构的稳定性与服役寿命。从功能特性来看，该零件采用外廓多棱边、内圈均布棘齿的结构设计，外侧的多面结构能够与配套的安装卡槽形成周向限位，安装后外圈不会随螺母的回转趋势发生转动；内圈的棘齿采用单向倾斜的齿形设计，齿尖朝向螺母拧紧的反向，当螺母出现松脱回转趋势时，棘齿会立刻嵌入螺母端面的啮合槽内，通过刚性卡阻阻止螺母回转，相比传统的弹簧垫圈、平垫圈组合，其防松可靠性提升60%以上，且不会因为长期压缩出现弹性衰减的问题，可在-40℃到120℃的宽温域环境下稳定工作。在设计思路上，该结构优先保证周向限位的可靠性，内圈棘齿的齿形角度经过力学仿真优化，齿根采用大圆角过渡避免应力集中，齿尖的硬度设计略高于配套螺母的端面硬度，保证卡阻时不会出现齿形崩裂的问题；外圈的多棱边数量根据适配的螺母规格匹配，棱边的倒角设计兼顾安装导向与卡槽配合的间隙要求，既不会因为间隙过大出现旷量，也不会因为过盈量太大导致装配困难。从安装边界来看，该零件的轴向厚度控制在同规格螺母厚度的三分之一以内，不会额外占用过多的轴向装配空间，径向尺寸与配套螺母的对边尺寸完全适配，不需要额外扩大安装沉孔的尺寸，可直接替换传统的防松垫圈结构，不需要对原有安装结构做任何改造；零件的端面平面度控制在0.05mm以内，安装后能够与被连接件表面、螺母端面完全贴合，保证预紧力均匀传递，不会出现偏载导致的局部应力集中问题。在实际应用中，该结构可配合标准六角螺母、法兰面螺母使用，不需要定制特殊规格的紧固件，适配性强，既可以应用在新设备的装配环节，也可以用于老旧设备的防松改造，大幅降低连接结构的维护频次，减少因为螺纹松脱导致的设备故障停机风险。
