乳状液分离器与燃料气体洗涤器成套设备

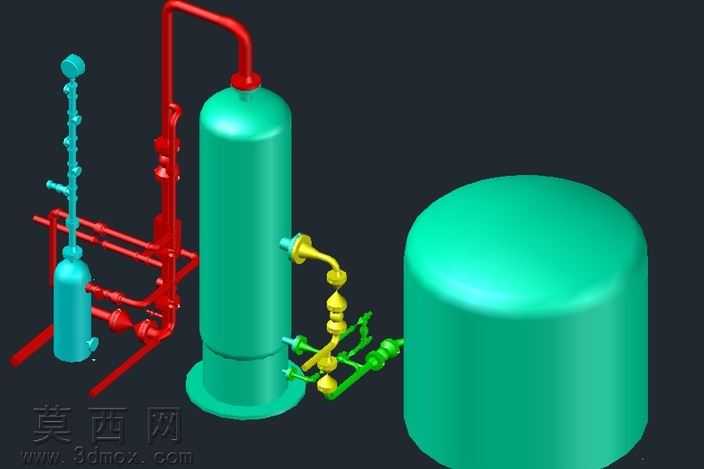

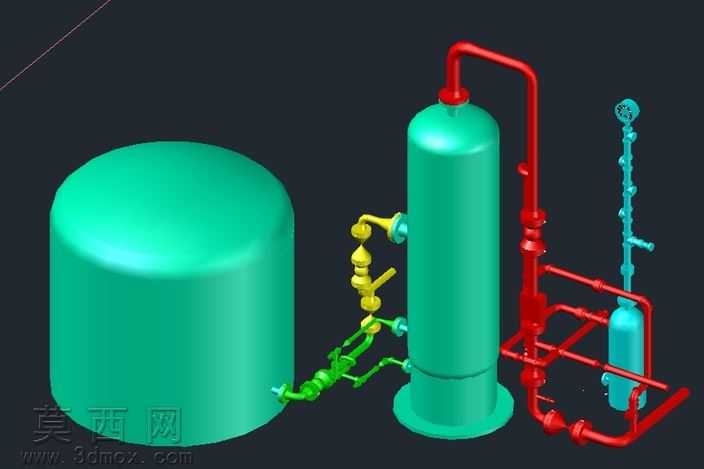

本套三维模型围绕正常气体乳状液分离与燃料气体洗涤的工艺需求展开设计，完整还原了成套处理设备的结构组成与管路连接逻辑。建模过程中首先依据化工设备的常规设计规范确定各核心部件的尺寸比例，左侧卧式储罐采用圆柱加椭圆形封头的经典承压罐体结构，建模时通过旋转特征生成罐体主体，对罐体端部的圆弧过渡做了平滑处理，保证曲面连续性，避免渲染时出现棱角失真。中间立式分离塔作为核心功能部件，采用等径圆柱加底部裙座的支撑结构，裙座与塔体的连接位置做了加强过渡处理，还原真实承压设备的受力设计细节，塔体上的接口位置根据管路走向精准定位，每个接口都预留了标准法兰连接结构，方便后续管路装配。右侧的小型附属罐体与立式阀组采用一体化建模思路，阀组部分还原了截止阀、调节阀的典型外形结构，手轮、阀杆、阀体的装配关系清晰明确，可直观展示阀门的操作形态。管路系统建模时严格遵循化工管路布置规范，红色工艺管路根据介质流向设置合理的弯头、三通结构，管路转弯处采用标准弯曲半径，避免直角弯折带来的介质阻力问题，绿色连接管路对应不同工艺介质，在罐体接口位置设置了对应的控制阀组，黄色取样及排污管路做了细化处理，末端的阀门结构完整可辨。材质渲染阶段针对不同部件做了区分设置，罐体主体采用哑光青绿色工业防腐漆面材质，调整材质粗糙度模拟真实工业设备的漆面质感，避免过度反光带来的失真；红色工艺管路采用亮面金属烤漆材质，适当提高高光强度突出管路的走向辨识度；绿色、黄色管路分别对应不同的防腐涂层材质，阀门手轮采用青蓝色金属材质，金属部件适当添加细微的磨损纹理，提升模型的真实感。设计过程中重点梳理了各设备之间的工艺连接逻辑，从卧式储罐来的待处理介质通过绿色管路进入立式分离塔，经分离处理后的气体通过红色管路进入后续洗涤及阀组调节单元，完整呈现了整套设备的工艺流向，各部件的装配层级清晰，没有出现结构干涉问题，可直观展示乳状液分离与燃料气体洗涤的完整工艺流程，为相关设备的结构认知、工艺布置参考提供了直观的三维可视化依据。
