Hankison三联空气过滤处理装置

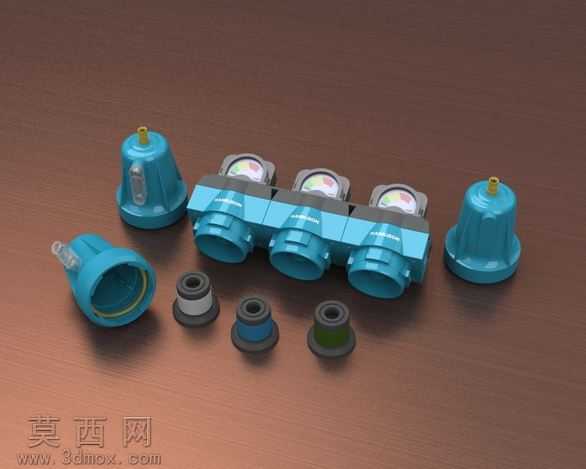

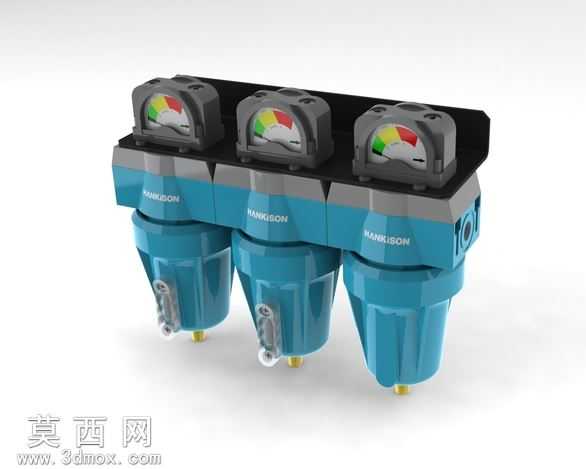

本作品为三联式压缩空气过滤处理装置三维模型，采用SolidWorks软件进行全参数化建模，建模过程严格遵循工业气源处理元件的实际设计规范，完整还原了产品的全部结构细节。模型整体采用模块化组合设计，三个独立过滤单元通过顶部集成安装座串联为一体，每个过滤单元顶部均配置差动式压力表，可实时监测滤芯前后压差，直观反馈滤芯堵塞状态，便于运维人员及时更换维护滤芯。建模阶段对每个部件进行独立草绘与特征构建：顶部安装座采用拉伸凸台与安装孔阵列特征完成，预留了标准气路接口与压力表安装位；压力表部分还原了表盘刻度分区、指针结构与防护外壳，通过不同颜色分区标注正常、预警、堵塞的压力区间，渲染阶段为表盘赋予透明玻璃材质，指针与刻度采用哑光印刷质感，外壳采用耐冲击工程塑料材质，还原真实工业仪表的视觉效果。过滤罐体部分采用旋转凸台特征构建锥型储液腔结构，底部设置自动排水阀组件，还原了排水阀的浮动阀芯、密封结构与排污接口，罐体表面模压品牌标识区域采用包覆特征完成，保证标识与曲面完全贴合。材质渲染方面，罐体主体采用蓝色工业喷涂金属材质，模拟压铸铝合金表面喷塑的细腻哑光质感，顶部端盖与安装座采用深灰色耐温工程塑料材质，密封件采用黑色丁腈橡胶材质，金属接头部分采用镀镍亮面金属材质，不同材质的粗糙度、反光度参数经过反复调试，渲染输出的效果与实物产品视觉高度一致。结构设计上，三个过滤单元可分别实现除水、除油、除尘的分级过滤功能，气路采用上进下出的流通路径，内部滤芯安装位预留了标准滤芯装配空间，各连接部位均设计了密封槽结构，保证模型可直接用于后续的工程出图、装配模拟与产品演示场景，建模过程中所有特征均保留参数化历史记录，可根据不同流量需求调整罐体尺寸、接口规格，适配不同的工业气源处理场景。
