立式酸性气体处理压力容器三维设计

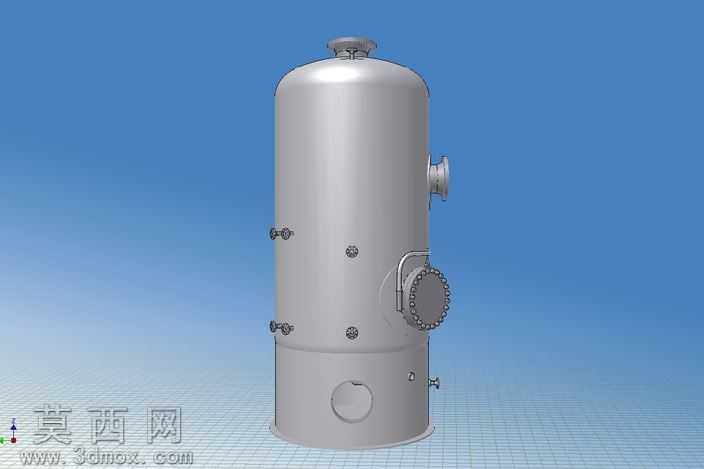

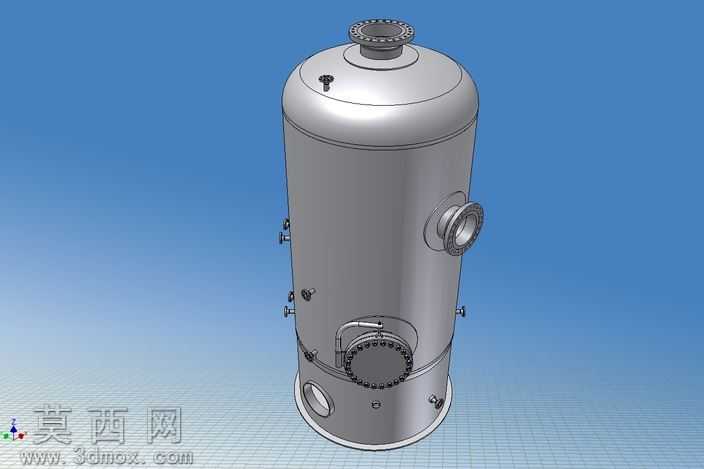

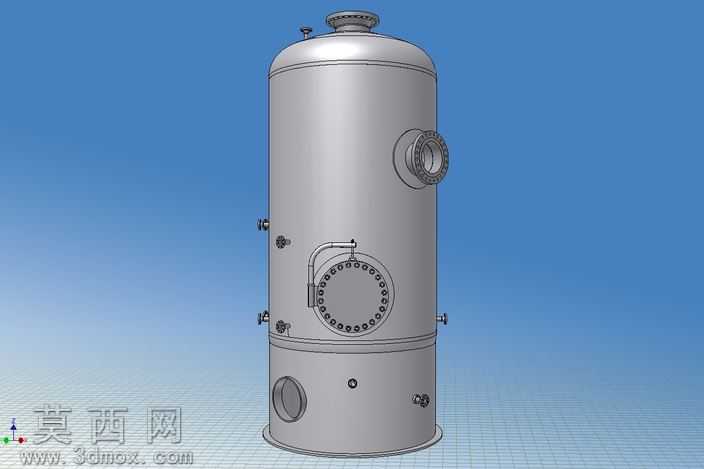

本作品为立式酸性气体处理压力容器的三维设计成果，建模阶段依托参数化三维设计软件完成全结构1:1比例搭建，首先以立式圆柱罐体为核心主体，精准还原上下椭圆形封头的曲率参数，顶部设置带法兰密封结构的排气接口，罐体侧面分别布置大口径侧向进气法兰、圆形快开人孔结构，人孔周边均匀排布螺栓连接孔位，还原实际承压密封的连接逻辑。建模过程中对罐体下部的积液腔、排污接口、侧壁液位检测接口、压力表安装支座等细节结构逐一进行特征建模，所有接口的法兰厚度、螺栓孔分布圆直径、接管伸出长度均参照压力容器行业设计规范设定，保证结构尺寸的工程合理性。材质渲染阶段，罐体主体采用哑光不锈钢材质表现，还原化工承压设备常用的金属质感，法兰密封面做局部高光处理区分加工面与非加工面，人孔的紧固螺栓、侧面接管的连接弯管、阀门手轮等附属零件分别赋予对应金属材质，背景采用渐变蓝色工程展示场景搭配网格地面，提升模型的展示真实感。结构设计上遵循压力容器的承压逻辑，罐体上下段设置加强圈结构提升筒体刚性，人孔采用带颈法兰结构降低局部应力集中，所有外接接口均做补强处理，符合酸性气体工况下的设备强度要求。设计思路围绕酸性气体吸入处理的工艺需求展开，罐体内部预留足够的气液接触空间，下部积液区可存储吸收液，侧向进气的切向布置可引导气体在罐内形成旋流提升吸收效率，顶部排气结构可实现处理后气体的稳定排出，整体模型结构完整，细节还原度高，可用于化工设备教学演示、方案展示、工程设计参考等场景，所有特征均可编辑，支持后续的工程出图、结构校核、仿真分析等二次开发工作。
