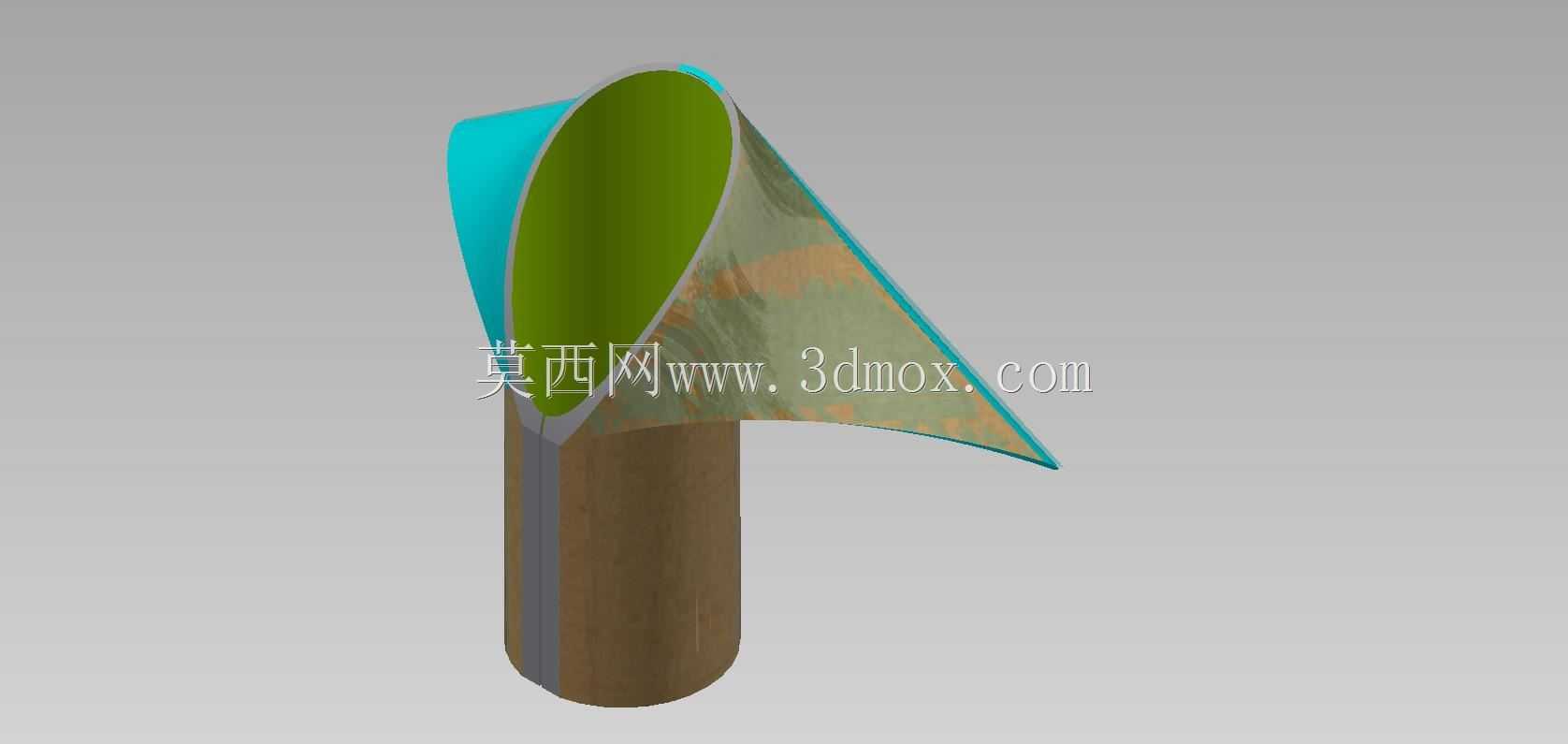

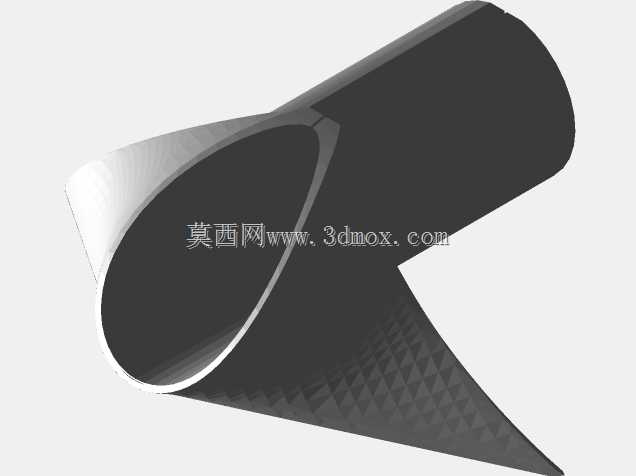

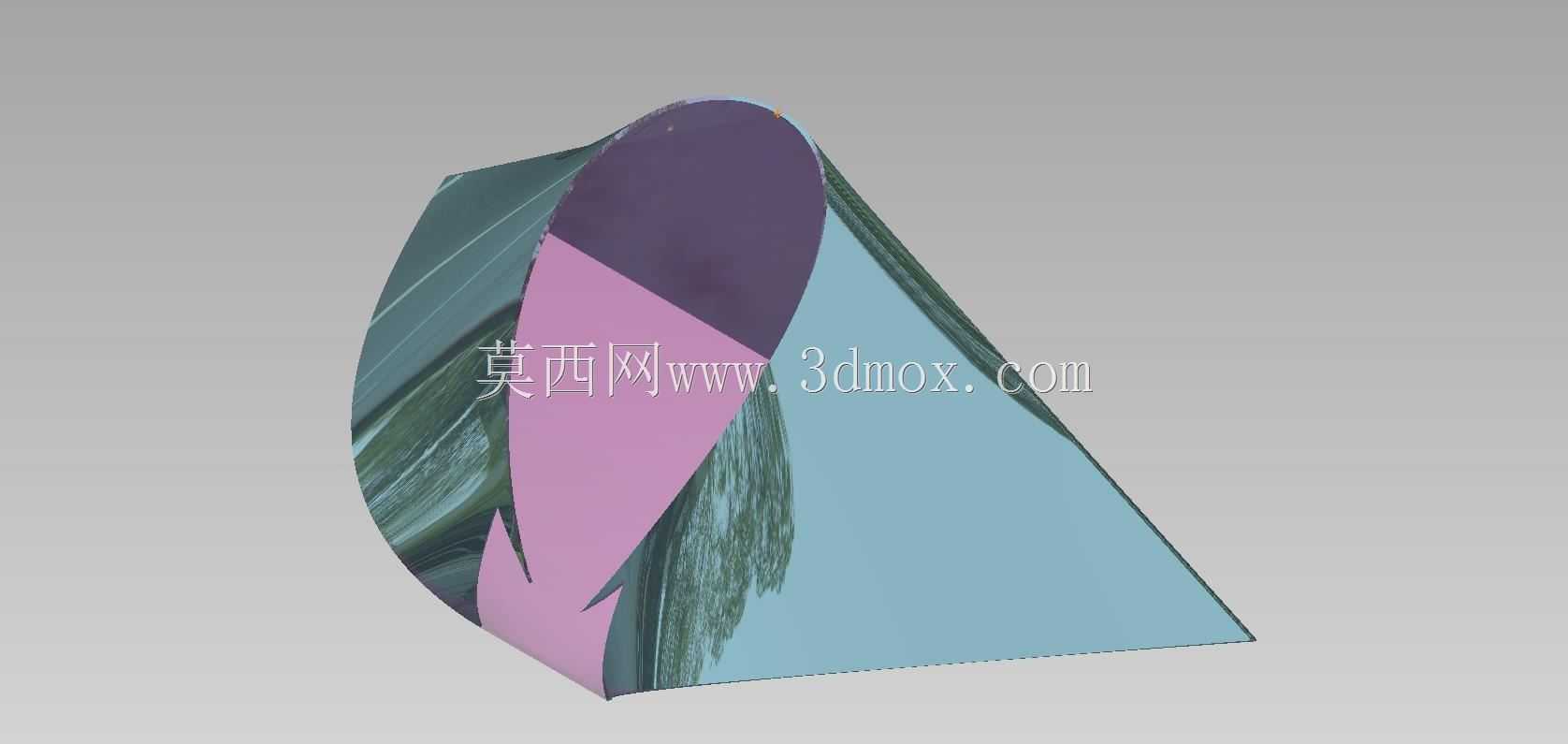

化工传质用曲面导流成型填料结构

该成型填料主要应用于石油炼制、精细化工、环保水处理等领域的填料塔设备内部，作为气液两相传质传热的核心接触元件，承担着分散气流、均布液膜、强化相间接触效率的关键作用，可直接替代传统散装规整填料，适配常压、减压等多种操作工况下的吸收、精馏、萃取分离工序。从实际使用场景来看，这类曲面结构填料能够有效降低塔内气阻，在相同处理通量下提升传质效率约15%，尤其适合对压降敏感的真空精馏系统，可减少塔釜加热能耗，同时避免传统填料易出现的壁流、沟流等偏流问题，保障整塔运行的稳定性。产品功能设计上，采用一体化曲面导流构型，下部圆柱段作为支撑定位结构，可直接嵌入塔内填料支撑格栅的定位孔内，安装时无需额外紧固件，单块填料的安装边界可根据塔径灵活排布，相邻填料间的曲面边缘可自然形成连续的气流通道，上部斜切曲面则承担液膜导流作用，液体从塔顶分布器落下后，可沿着曲面均匀铺展成薄液膜，增大气液接触的有效比表面积，同时曲面的弧度设计可引导气流产生适度湍动，不断更新液膜表面，降低传质阻力。设计思路层面，摒弃了传统填料的对称规整构型，通过流体力学仿真模拟反复调整曲面倾角与圆柱段高度比，最终确定的斜切角度可在保证液膜不发生断裂的前提下，最大化延长气液接触路径，同时避免液泛现象的过早出现；圆柱段的直径与高度经过匹配计算，既保证填料自身的结构强度，在塔内堆叠时不会发生形变，又尽可能减少无效占比，提升塔内空间利用率。外形尺寸方面，下部圆柱段外径适配常规填料支撑格栅的标准开孔尺寸，安装时与格栅孔的单边间隙控制在1mm以内，既保证安装便捷性，又避免气流从间隙短路；上部曲面的最大外伸尺寸经过优化，不会与相邻填料发生干涉，整塔装填时可实现紧密排布，无明显空隙死角，曲面边缘做了圆滑过渡处理，不会在安装过程中划伤操作人员，也不会在运行过程中截留固体杂质造成堵塞，适配含有少量固体颗粒的物料处理工况。
