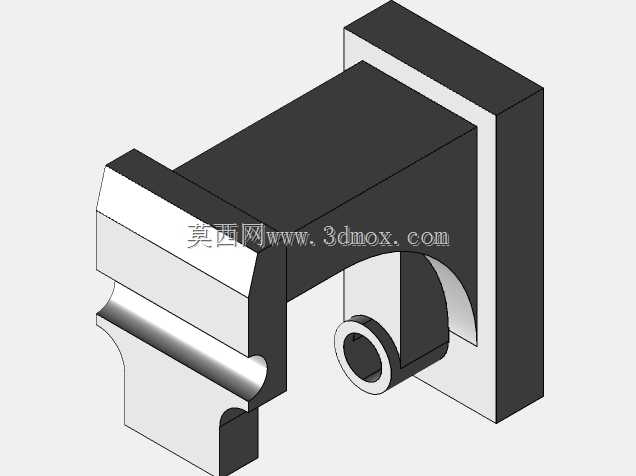

L型带侧孔立式支撑连接构件

该构件属于工业设备配套的支撑连接类零件，主要应用在自动化生产线的工位定位模块、小型专用设备的机架接驳部位、检测工装的承载单元等场景中，承担相邻部件之间的位置固定、载荷传递、运动限位的核心作用，能够在设备运行过程中抵消横向与纵向的复合作用力，避免连接部位出现应力集中导致的形变或松脱问题。从功能特性来看，构件主体采用L型立式结构设计，竖直方向的厚壁安装面可通过螺栓与设备主框架贴合固定，保证整体安装的基准垂直度，水平延伸的主体段可对接需要支撑的功能部件，侧面伸出的带孔凸台可用于安装定位销、小型导向轴或者传感器支架，实现多维度的部件扩展连接，构件上的弧形让位结构能够避开相邻运动部件的运行轨迹，避免设备运行过程中出现干涉碰撞问题。设计过程中优先考虑了安装适配性与结构强度的平衡，整体壁厚经过受力仿真验证，在满足承载要求的前提下尽可能缩减了不必要的实体结构，降低零件自身重量的同时减少了加工过程中的材料消耗，各安装孔的位置公差按照精密装配要求设定，能够保证对接部件的位置精度控制在0.02mm范围内，适配多数工业设备的装配精度要求。外形尺寸方面，构件整体占用空间紧凑，竖直安装面的长宽尺寸适配常规工业铝型材的安装孔距，水平段的延伸长度满足多数工位的支撑距离需求，侧部凸台的孔位直径适配标准规格的销轴与紧固件，安装边界预留了足够的螺栓操作空间，现场装配时不需要额外加工让位即可完成紧固件的锁紧操作，零件的所有棱边均做了倒角处理，既避免了加工锐边对装配人员造成划伤，也能够在装配过程中起到导向作用，提升部件对接的顺畅度。该构件的结构设计兼顾了通用性与专用性，既可以作为标准连接件用于不同类型的非标设备中，也可以根据实际使用场景对局部尺寸进行微调后适配专用设备的特殊安装需求，在中小型工业设备的结构搭建中能够有效减少定制零件的数量，降低设备整体的设计与加工成本。
