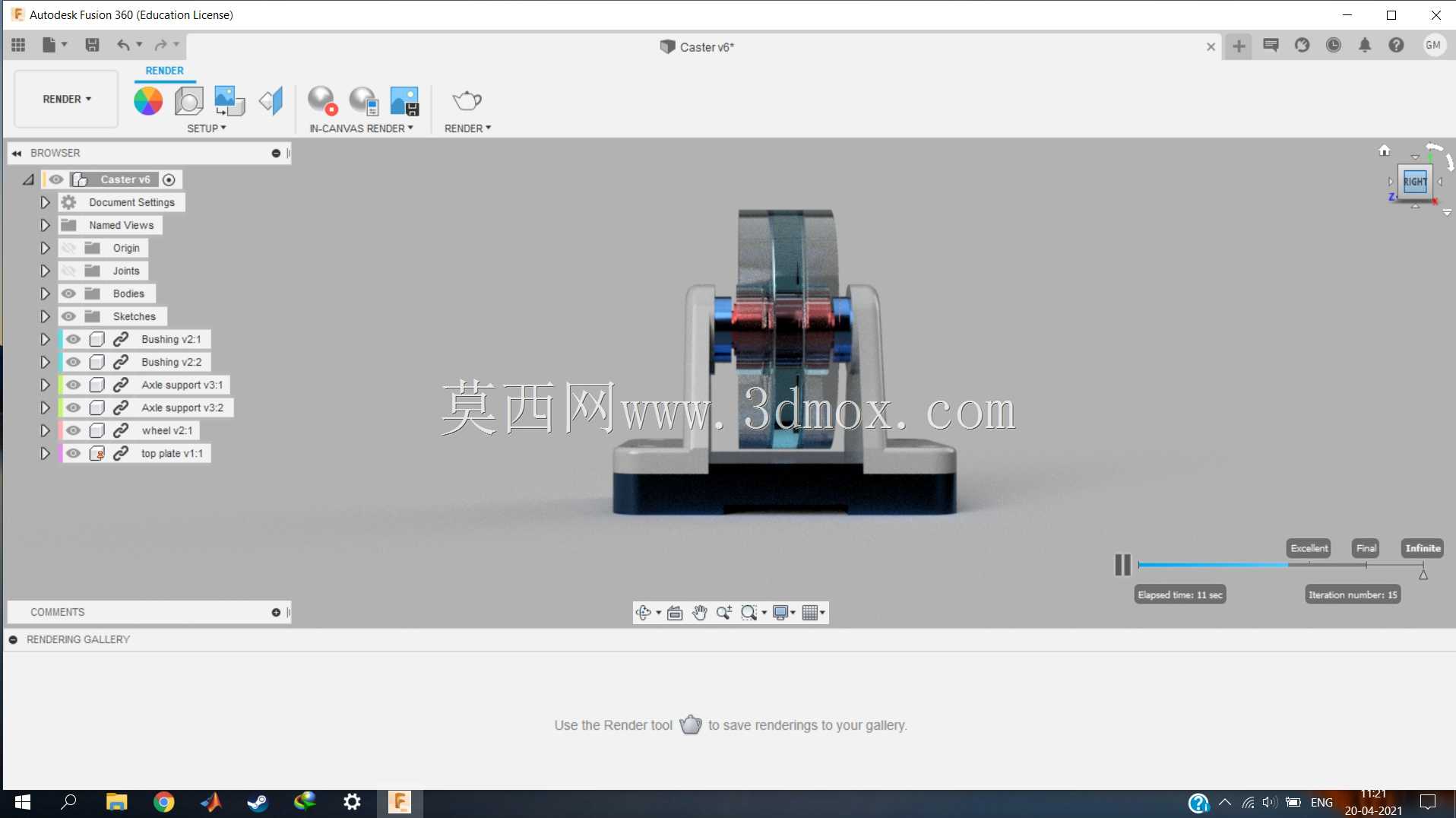

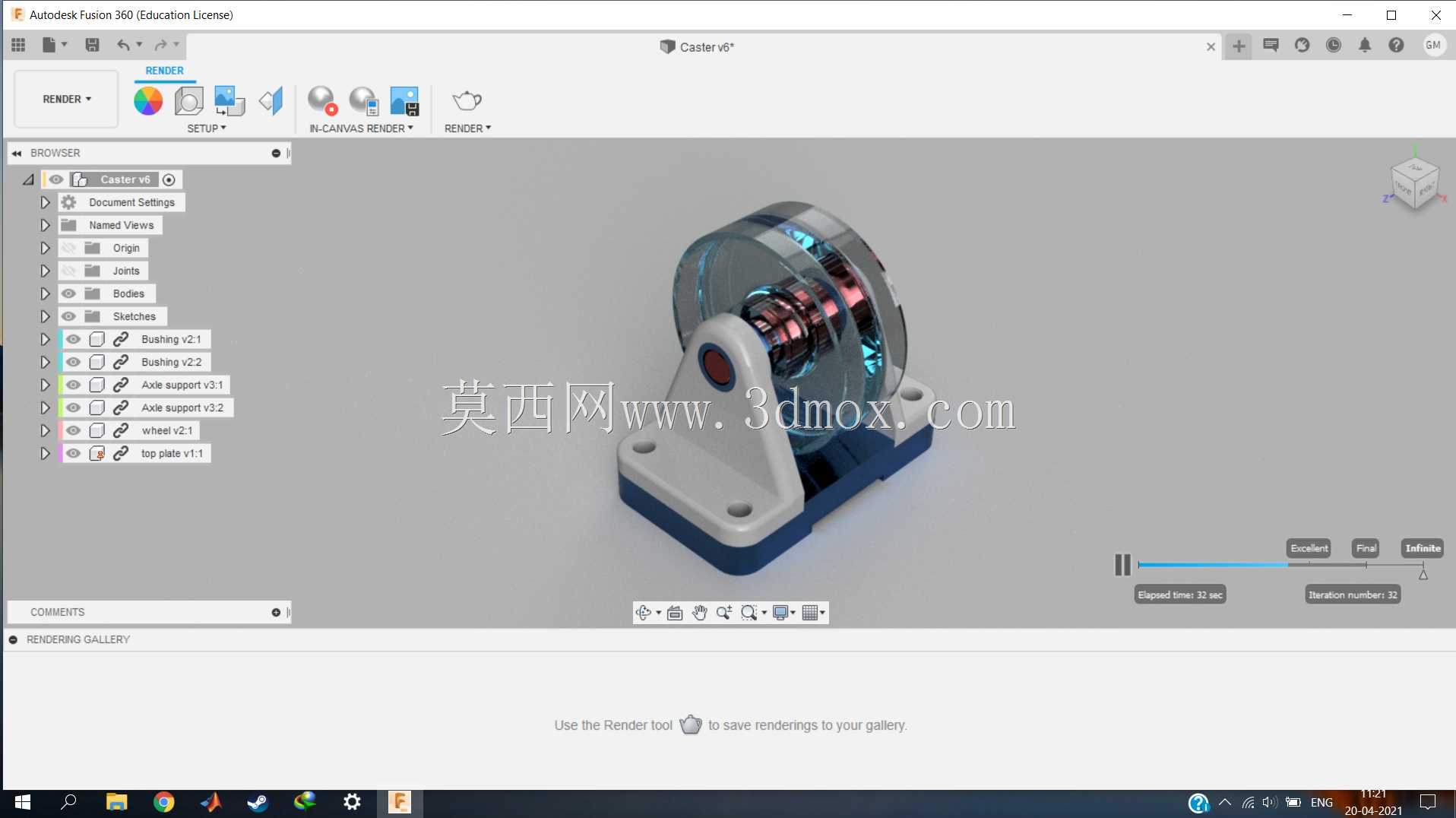

带座透明防护旋转传动轮组结构

这款带座透明防护旋转传动轮组，是面向小型动力传输场景设计的紧凑型传动部件，核心应用覆盖桌面级实验设备、小型输送线从动端、教学演示装置以及文创类动态展示结构等多个领域，能够在低负载、高转速的轻量传动场景下稳定完成动力换向、扭矩传递的核心功能。整个结构采用一体化安装底座加立式支撑臂的布局，底座为带沉头安装孔的矩形板式结构，四个安装孔呈对称分布，安装时可直接通过螺栓固定在设备安装平面上，无需额外加工适配支架，安装边界规整，整体占用空间小，能够适配多数紧凑型设备的内部安装空间，不会对周边其他部件的排布造成干涉。支撑臂与底座采用一体式连接结构，臂体上集成了轴承安装位，内部嵌入两组深沟球轴承作为旋转支撑，能够有效降低轮体旋转时的径向跳动，保证传动过程的平稳性，减少运行过程中的噪音与振动。轮体部分采用半透明防护外壳包裹内部传动结构，外壳既可以直观展示内部的传动啮合状态，方便教学演示时观察动力传递过程，也能够避免外部灰尘、碎屑进入旋转啮合区域，延长部件的使用寿命，同时防止操作人员误触高速旋转的内部结构，提升使用过程的安全性。设计过程中优先考虑了部件的易维护性，轮体与支撑轴采用可拆卸的锁紧结构，后期维护时无需拆解整个底座，仅需松开锁紧件即可完成轮体的更换或者轴承的润滑保养，大幅降低后期运维的时间成本。整体结构的受力经过优化，底座的加强筋布局能够抵消轮体传动时产生的侧向力矩，避免长期运行后底座出现变形，支撑臂的厚度经过力学仿真验证，在保证结构强度的前提下尽可能压缩了整体体积，兼顾了轻量化与结构刚性的需求，能够在额定负载范围内长期稳定运行，适配多种轻量传动的使用需求。
