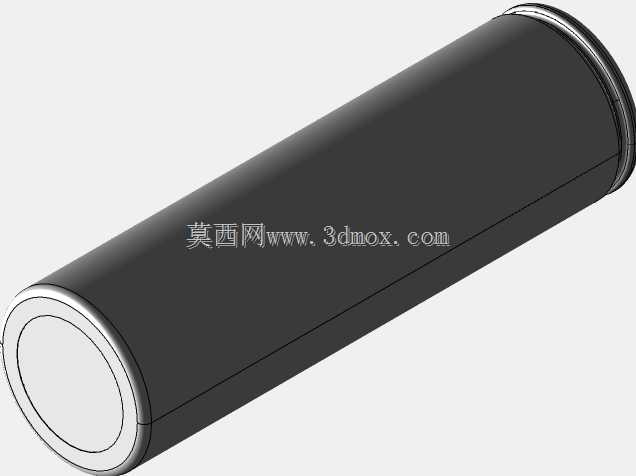

INR21700圆柱形锂离子电芯结构设计

本次设计的INR21700规格圆柱锂离子电芯，是当前新能源领域应用覆盖范围极广的一类储能载体，在消费电子、电动工具、轻型动力出行、家用储能等场景中都承担着核心供能角色。不同于传统小容量圆柱电芯，21700规格在能量密度与散热表现之间取得了更优的平衡，既能够满足小体积设备对紧凑供能单元的需求，也可通过多串多并组合成大容量电池包，适配电动两轮车、便携储能站等更高功率的使用场景。

从实际用途来看，这款电芯可单独为强光手电、便携数码配件等小型设备供电，也可作为基础单元参与电池PACK组装，通过支架固定、镍带焊接等工艺组合成不同电压、容量等级的电池组，为园林工具、低速电动车、家庭储能备用电源等设备提供稳定的直流电能输出。电芯本身的结构设计充分考虑了量产装配与使用可靠性，外壳采用镀镍钢材质的深拉伸壳体，具备足够的结构强度来抵御内部电解液的腐蚀，同时也能在正常充放电过程中承受一定的内部压力变化，避免出现壳体鼓胀、漏液等异常问题。

设计过程中重点围绕电芯的密封可靠性与极耳连接稳定性展开，正极位置采用了多重卷边密封结构，搭配绝缘密封垫圈实现壳体与正极帽之间的绝缘与密封，既防止外界水汽进入电芯内部破坏电化学体系，也避免内部电解液向外渗漏。正极帽集成了过流保护结构，当电芯出现异常大电流放电时能够及时触发断开，切断电流回路提升使用安全性。负极直接与壳体底部导通，表面做了平整化处理，方便后续PACK工序中的焊接操作，降低接触电阻提升大电流放电时的温升表现。

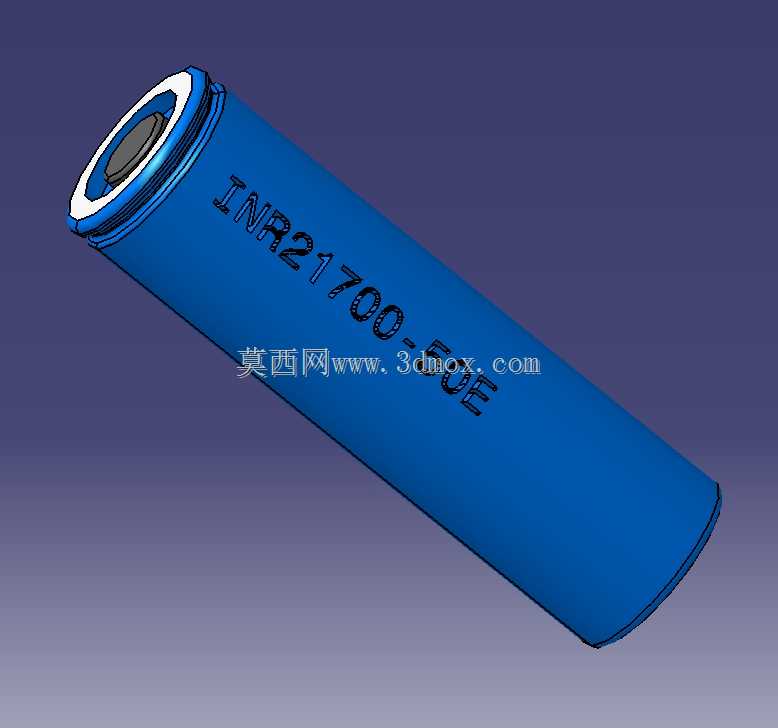

外形尺寸上严格遵循21700电芯的行业通用标准，直径控制在21mm，整体高度为70mm，安装边界完全适配市面上通用的21700电芯支架、电池仓结构，无需额外开模即可直接替换同规格的其他品牌电芯，具备极强的通用互换性。电芯表面的标识区域预留了喷码位置，可标注容量、内阻、生产批次等信息，方便生产过程中的质量追溯与后续使用中的参数核对。整体结构设计充分兼顾了量产工艺可行性与使用场景的可靠性需求，能够满足不同领域对这类圆柱电芯的使用要求。
