立柱悬臂式气动提升承载支架结构设计

　　这套立柱悬臂式提升承载结构，主要面向车间内小范围定点工位的轻载物料转运、工件举升作业场景，常见于机加工工位的工件上下料辅助、装配线旁的零部件周转抬升、仓储区域的小件码垛移位，也可配套在阀门类零部件的检测、装配工位，用来承托待组装的阀件组件，减少操作人员的徒手搬抬负荷，降低重复抬升作业带来的职业损伤风险。

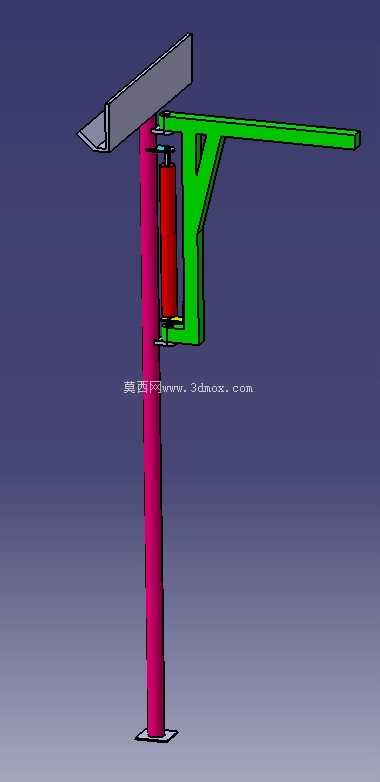

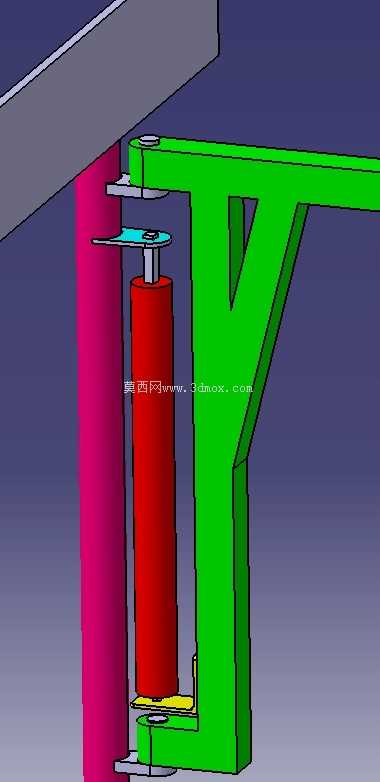

　　从结构功能来看，整套装置以垂直落地的立柱作为核心承载基体，立柱底部设置方形安装法兰盘，可通过膨胀螺栓直接固定在硬化混凝土地面，安装时需保证立柱的垂直公差控制在千分之一以内，避免悬臂伸出后产生额外的偏载弯矩。悬臂部分采用三角加强筋的焊接结构，水平臂体与垂直连接座之间设置斜向加强肋，可在不额外增加臂体壁厚的前提下，大幅提升悬臂的抗弯截面模量，减少满载状态下臂端的下挠变形量。驱动单元采用垂直布置的气动执行元件，缸体通过抱箍固定在悬臂的垂直连接座上，活塞杆端部设置工件挂载接口，可根据实际作业需求更换吊钩、工装托盘、夹爪等不同的末端执行件，适配不同形态的被提升物件。

　　设计过程中优先考虑了工位作业的覆盖范围，悬臂的水平伸出长度可根据实际工位的物料摆放半径调整，常规配置下臂展覆盖范围为以立柱为圆心、臂长为半径的扇形作业区域，相比固定式的抬升工装，无需额外铺设地面轨道，不会占用车间地面的通行空间，也不会对工位周边的管线排布造成干扰。立柱的高度设计预留了足够的提升行程冗余，保证末端挂载的工件可从地面堆放高度抬升至工作台面的操作高度，行程上限位置设置了硬限位缓冲块，避免气动元件行程超限造成结构碰撞。

　　结构的受力路径设计清晰，被提升物件的垂直载荷通过活塞杆传递至悬臂连接座，再经三角加强筋分散到整个悬臂截面，最终传导至垂直立柱，由底部安装法兰将载荷传递到地面基础，整个传力路径无应力集中的薄弱拐点，连接部位的焊缝均采用连续角焊缝，焊后做去应力处理，避免长期受载后出现焊缝开裂变形。悬臂与立柱的连接部位采用可调节的抱箍锁紧结构，可根据作业需求调整悬臂的安装高度，也可绕立柱轴线做360度回转，回转部位设置自润滑衬套，减少转动过程中的摩擦阻力，操作人员可轻松推动挂载的工件在覆盖范围内移动，无需额外施加过大的推力。

　　安装边界方面，整套结构对地面的承载要求不高，普通硬化车间地面即可满足安装条件，无需额外做预埋基础，安装时仅需保证底部法兰的水平度，锁紧固定螺栓后即可投入使用。气动驱动单元的供气压力适配车间常规的0.5-0.7MPa压缩空气气源，无需额外配置高压动力源，管路沿立柱内壁排布，外观整洁无外露管线，可避免作业过程中管线被工件剐蹭造成的破损漏气问题。末端的提升速度可通过供气回路的节流阀调整，可根据不同的作业节拍匹配对应的升降速度，避免速度过快造成工件晃动，也可防止速度过慢影响作业效率。

　　在实际使用场景中，这类提升支架相比大型起重设备，占用空间更小，采购与维护成本更低，操作门槛低，无需专门的起重作业资质即可操作，非常适合单工位、小载荷、高频次的短距离抬升作业，尤其适合阀门类精密零部件的装配环节，可平稳托举工件至合适的装配高度，方便操作人员完成零件对接、螺栓紧固等操作，也可配套在检测工位，将工件抬升至检测设备的对应高度，完成尺寸检测、密封性测试等工序。结构的维护点极少，仅需定期对回转衬套、气动元件的密封件做检查保养，即可保证长期稳定运行，日常使用中无需频繁加注润滑油，衬套的自润滑材质可满足长期无维护的使用需求。
