单缸内燃机配套曲轴飞轮组结构设计

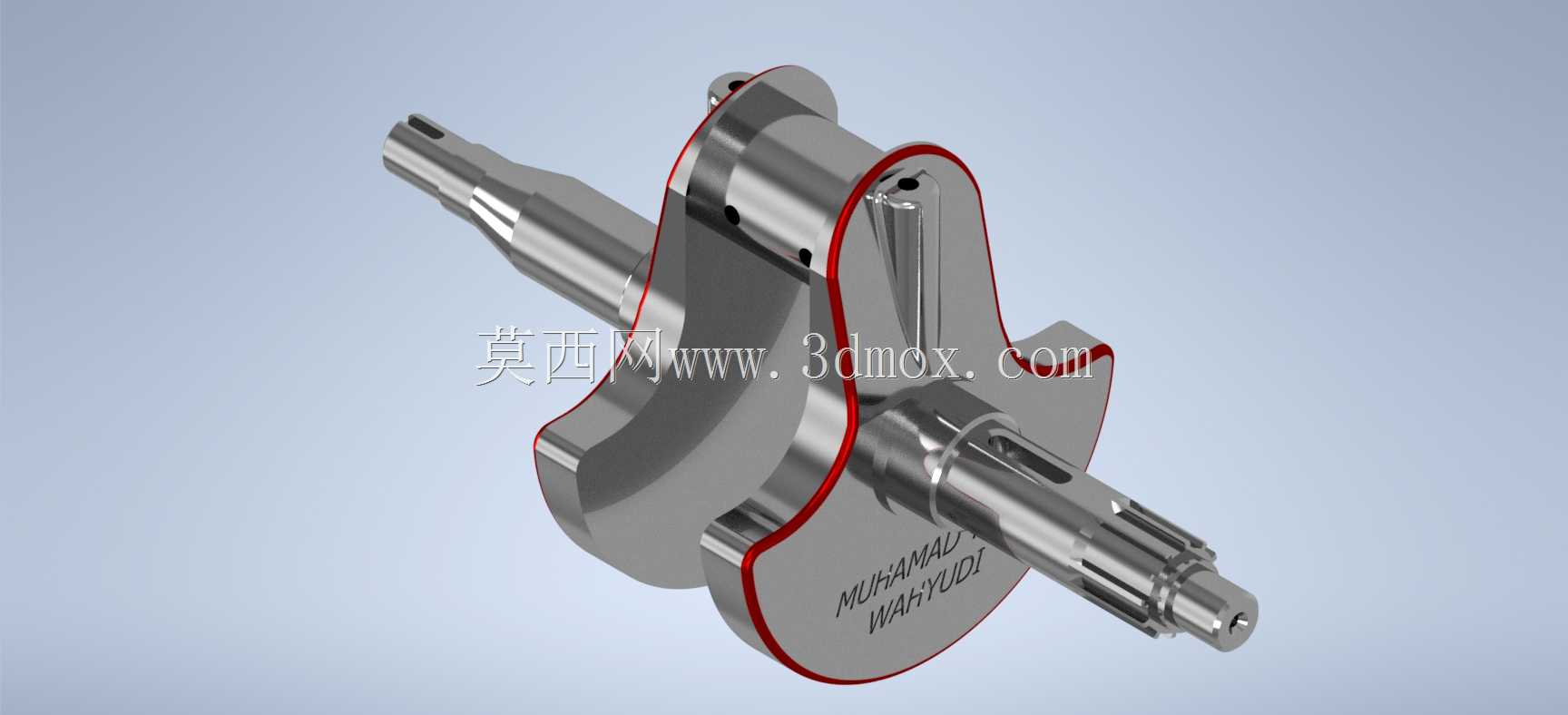

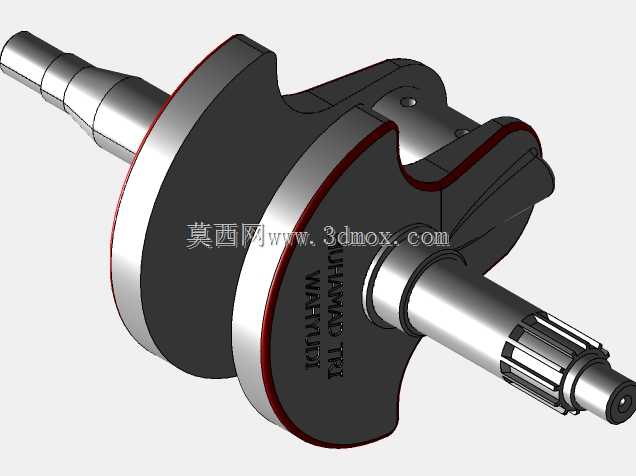

这款曲轴飞轮组是单缸往复式内燃机的核心动力转换部件，主要应用于小型通用汽油机、农用机械动力单元、小型工程机械动力端等场景，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是内燃机动力输出链路中不可或缺的关键结构。从实际用途来看，该部件一端连接连杆活塞组件，承接燃烧做功产生的往复推力，另一端通过花键轴段连接离合器或传动箱，将旋转动力传递给后续负载，同时集成的飞轮结构能够储存做功冲程的多余能量，带动曲轴连杆机构完成排气、进气、压缩三个辅助冲程，平衡曲轴运转过程中的转速波动，让内燃机输出动力更加平顺稳定。在功能特性设计上，这款曲轴采用整体式锻造结构，两个曲柄臂外侧设置了平衡配重块，能够抵消曲柄销与连杆大头旋转产生的离心惯性力，降低整机运转时的振动幅度；主轴颈与曲柄销的过渡位置采用大圆角过渡设计，有效降低应力集中系数，提升部件的抗疲劳强度，适配内燃机高转速、交变载荷的工作工况；输出端采用渐开线花键结构，相比平键连接具备更高的承载能力，同时具备更好的对中性，避免动力传递过程中出现键槽松动、轴段偏磨的问题。设计思路层面，这款曲轴的配重轮廓经过动平衡校核，整体配重块的质心与曲柄销旋转中心呈180度对向布置，能够在不额外增加过多重量的前提下，实现一阶往复惯性力与旋转惯性力的平衡，兼顾轻量化与运转平稳性；飞轮与曲轴采用过盈配合加定位销的连接方式，保证飞轮与曲轴的同轴度，避免高速运转时飞轮出现偏摆；轴段上预留的卡簧槽与定位台阶，能够适配曲轴轴承、油封等标准件的安装尺寸，降低整机装配的适配难度。外形尺寸与安装边界方面，这款曲轴总长度适配小排量单缸内燃机的箱体内部空间，主轴颈直径匹配通用规格的深沟球轴承安装尺寸，曲柄臂的旋转外径严格控制在箱体曲柄腔的避让边界内，不会与箱体内壁、机油泵等周边部件发生运动干涉；飞轮的外圆尺寸经过核算，既保证足够的转动惯量满足储能需求，也不会超出动力舱的安装轮廓，输出端花键的长度与直径参数匹配通用小型离合器的安装接口，能够直接适配多数同排量段的通用内燃机传动部件，无需额外修改箱体或传动端结构即可完成装配。
