深沟球式滚动轴承装配结构设计

滚动轴承是旋转机械传动系统中应用最广泛的核心支撑部件，这款深沟球型滚动轴承可适配电机主轴、机床传动轴、输送设备辊筒、汽车传动箱、家用电机等多类场景，核心作用是承接旋转轴运转过程中的径向载荷与部分轴向载荷，通过滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转过程中的摩擦阻力，减少传动过程中的能量损耗，同时将轴系的径向与轴向跳动量控制在极小范围内，保障整套传动系统的运转精度与运行稳定性。

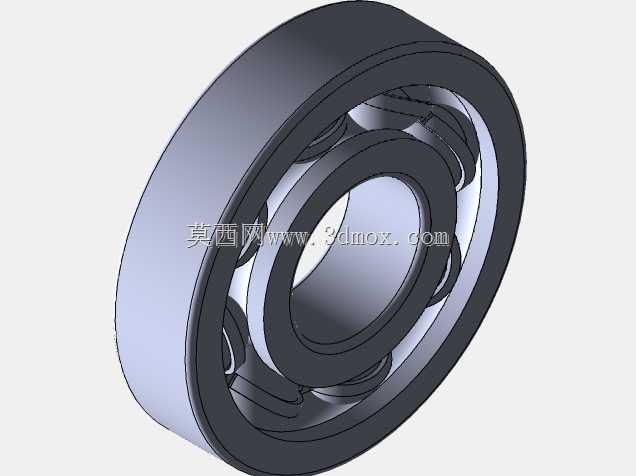

这款轴承采用经典的分体式装配结构，整体由内环、外环、滚动钢珠、保持架四个核心部分组成，设计过程中首先明确了通用安装场景的边界尺寸：内环内孔为标准圆柱面，可与对应公称直径的转轴实现过渡配合，装配时可通过热装或者压装方式完成与轴的固定，内环外侧设置有连续的弧形滚道，滚道曲率半径略大于钢珠半径，既保证钢珠可以在滚道内顺畅滚动，又能均匀承接钢珠传递的载荷，避免应力集中导致的滚道点蚀、剥落问题。外环外圆为标准圆柱定位面，可与设备轴承座的安装孔实现间隙或者过渡配合，外环内侧同样设置对应曲率的弧形滚道，与内环滚道形成完整的钢珠滚动腔体，保障钢珠在运转过程中不会出现脱出、偏移问题。

保持架采用兜孔式结构设计，每个兜孔对应一颗钢珠，将所有钢珠均匀分隔在滚道圆周方向，避免钢珠之间直接接触产生额外摩擦与磨损，同时保证钢珠在滚道内均匀分布，让载荷可以均匀传递到每一颗钢珠上，提升轴承整体的承载能力与使用寿命。设计过程中对各部件的配合公差做了严谨匹配，钢珠与内外环滚道的接触角设置为标准深沟球轴承参数，既保证径向承载能力，又可承受一定程度的双向轴向载荷，适配多数存在小幅轴向窜动的轴系场景。安装时需注意内环与轴的同轴度、外环与轴承座的同轴度公差，避免偏载导致轴承提前失效，同时装配前需在滚道与钢珠表面填充对应标号的润滑脂，形成持续的油膜降低摩擦损耗，延长轴承的维护周期与整体使用寿命。
