环形锻压成型工装结构设计

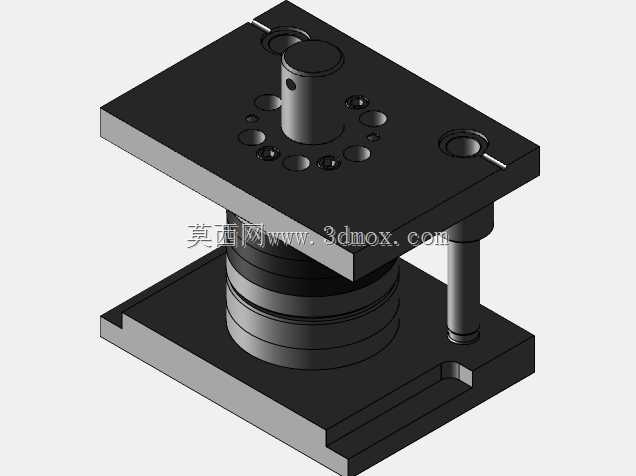

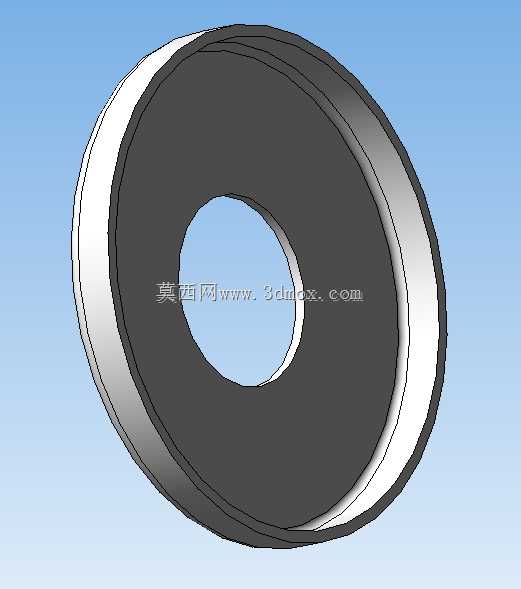

该环形锻压成型工装主要应用于五金零部件批量锻压生产场景，适配中小型压力机的安装工位，专门针对带中心通孔的盘类、环类金属坯料完成冷压或热锻成型作业，在轴承套圈、法兰毛坯、环形紧固件等零部件的生产线上，可作为核心成型工装直接安装在压力机滑块与工作台之间，替代传统分体式拼装模具，大幅缩短工装换装调试的周期。工装整体采用同轴环形结构设计，外圈为高强度承压基体，内圈为成型工作型腔，中心通孔为定位避让通道，整体轴向厚度均匀，径向尺寸经过严格校核，安装时可直接通过外圈止口与压力机工作台定位槽配合，无需额外制作转接法兰，安装边界完全适配常规开式压力机的工作台面尺寸，不会出现超出台面边缘、干涉滑块行程的问题。设计过程中重点考量了锻压作业的受力分布特性，将工作型腔的受力面做了圆弧过渡处理，避免应力集中导致的工装开裂，同时将外圈承压面做了加厚处理，可承受最大160吨的垂直锻压力，满足常规中小型环类零件的成型压力需求。工装的成型面经过高精度研磨处理，成型后零件的端面平面度可控制在0.02mm以内，同轴度公差不超过0.03mm，可直接减少后续机加工的余量，提升原材料利用率。在实际生产使用中，该工装可适配不同厚度的环形坯料，只需调整压力机的下行行程即可完成不同规格零件的成型作业，无需更换工装主体，适配多品种小批量的柔性生产需求。工装的中心通孔同时兼具出料与定位功能，坯料放置时可通过中心孔与工作台的定位销配合快速找正，成型后的零件可通过中心孔直接落入下方出料通道，无需人工手动取件，提升生产作业的安全性与效率。整体结构无多余复杂部件，日常维护仅需定期检查成型面的磨损情况，对磨损部位进行补焊研磨即可重复使用，大幅降低工装的长期使用成本。
