门窗传动锁闭器下壳体结构设计

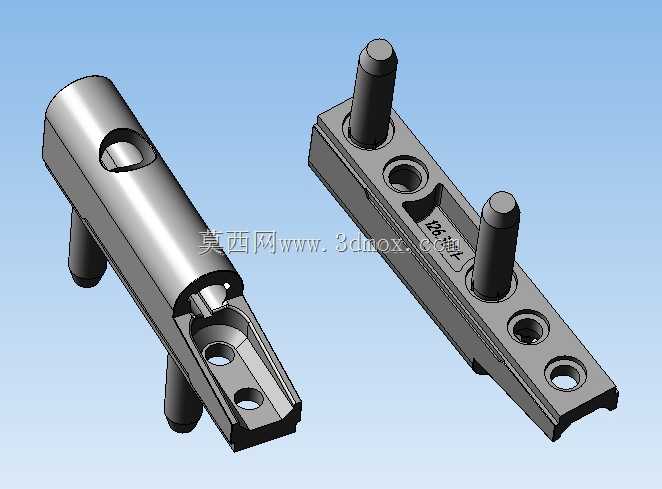

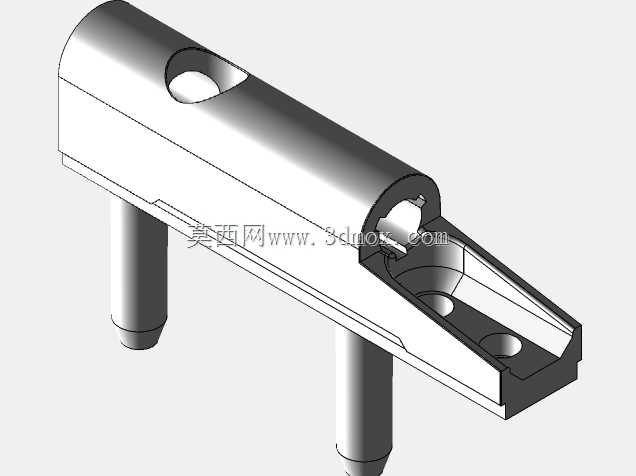

该零件为门窗传动锁闭器的下壳体构件，是建筑门窗五金系统中承担传动锁止功能的核心承载部件，主要应用于平开式、内开内倒式民用及商用建筑门窗的锁闭传动机构中，作为锁具内部传动组件的安装基座，为锁舌、传动连杆、弹性复位件提供精准的安装定位空间与结构支撑，保障门窗锁闭过程中传动动作的顺畅性与锁止状态的可靠性。在实际使用场景中，该壳体嵌入安装在门窗扇的型材腔体内，通过自身带有的三个定位安装孔与门窗型材实现螺钉紧固连接，安装边界需匹配对应型材的腔体宽度与深度，壳体整体采用长条形扁平化结构设计，长度方向适配常规门窗扇侧边的安装空间，凸起的圆柱定位柱可与型材内壁的定位槽配合，实现安装过程中的快速对位，避免装配错位导致的传动卡滞。从功能特性来看，壳体上的异形空腔用于容纳锁舌的伸缩运动轨迹，预留的传动槽位可与传动连杆形成滑动配合，当用户操作门窗执手时，传动连杆带动锁舌沿壳体空腔完成伸缩动作，实现门窗与窗框之间的锁止与解锁。设计过程中重点考量了壳体的结构强度与传动精度，壳体的壁厚经过力学校核，可承受锁闭状态下的外力冲击，避免暴力开启导致的壳体变形断裂，内部型腔的尺寸公差严格控制，保障锁舌伸缩过程无卡顿、无旷量，同时壳体表面做了圆角过渡处理，避免装配过程中划伤操作人员或门窗型材密封胶条。该壳体的结构设计充分适配门窗五金的装配需求，兼顾了安装便捷性与使用耐久性，能够在长期反复启闭的使用场景下保持稳定的结构性能，为门窗锁闭系统的可靠运行提供基础结构保障。
