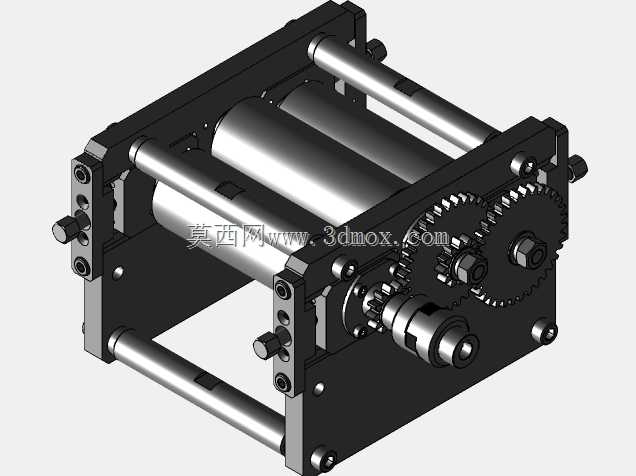

轧辊式板材预处理加工装置结构

该装置主要面向金属板材加工前的预处理工序场景，在钣金加工、钢材裁切、五金冲压等生产环节中，承担板材进料前的校平、表面浮尘清理、预压定型的核心作用，是板材连续加工产线前端衔接上料工位与加工工位的关键过渡设备。从实际生产用途来看，该装置能够适配不同厚度的冷轧、热轧板材进料需求，通过对称布置的辊组对行进中的板材施加均匀的径向压力，消除板材在储运过程中产生的局部弯折、翘曲变形，让板材保持平整状态进入后续裁切、冲压工序，避免因板材形变导致的加工尺寸偏差、定位失准等问题，同时辊组配合间隙可根据板材厚度做线性调节，适配0.5mm到6mm厚度范围内的常用金属板材加工需求。在功能特性设计上，该装置采用上下对辊的核心结构，主动辊通过链传动结构实现同步运转，从动辊配套弹性压紧结构，可根据板材表面的细微起伏自动调整压紧力度，既保证足够的摩擦力带动板材匀速行进，又不会因压力过大在板材表面留下压痕损伤。辊体表面采用硬质镀铬处理，具备优秀的耐磨性能与防锈能力，长期接触金属板材也不会出现表面拉毛、锈蚀粘连的问题，有效降低长期使用的维护成本。设计思路层面，该装置整体采用模块化的框架结构，左右两侧的安装墙板采用加厚钢板焊接后整体铣削加工，保证两侧辊轴安装孔的同轴度公差控制在0.02mm以内，避免辊组运转过程中出现径向跳动导致的板材走偏问题。进料端配套导向挡边结构，可根据板材宽度灵活调整挡边间距，对不同宽度规格的板材都能起到居中导向的作用，无需额外调整产线的对中机构。从外形尺寸与安装边界来看，该装置整体宽度适配常规1250mm宽度的标准板材进料需求，整体长度控制在800mm以内，高度方向可通过底部的安装支脚做±50mm的高度调节，能够直接对接市面上多数常规剪板机、冲压机、激光切割机的进料工作台高度，安装时仅需要通过底部螺栓固定在车间地面即可，不需要对现有产线做大规模改造，适配性极强。辊组的拆装结构也做了优化设计，松开两侧的轴承端盖即可快速抽出辊体做表面清理或者更换维护，不需要拆解整体框架，大幅缩短设备停机维护的时间。
