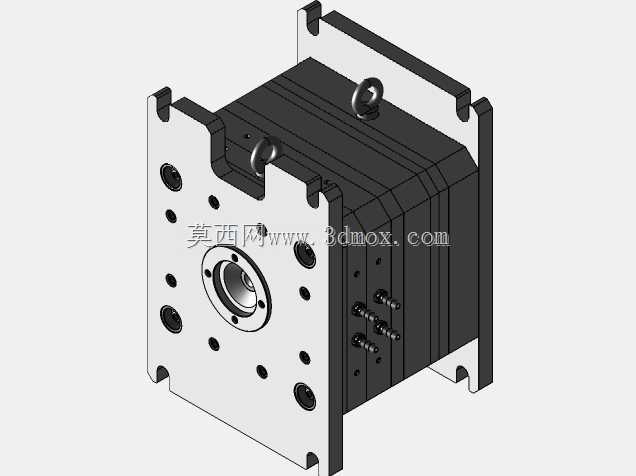

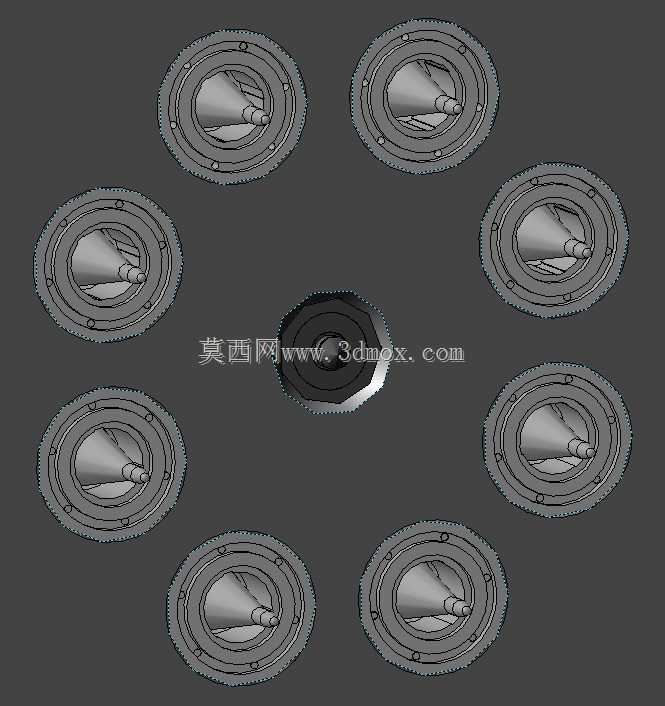

压力机用低压铸造浇注模具结构设计

这套模具结构主要面向有色金属低压铸造生产场景，适配常规吨位的压力机安装使用，核心用于铝合金、锌合金等轻合金零部件的浇注成型作业，在汽车零部件、通用五金配件的批量铸造生产环节中，能够稳定完成金属液的充型、保压、冷却定型全流程作业，替代传统重力浇铸的敞开式作业模式，大幅降低铸件内部气孔、缩松等缺陷的产生概率。从实际生产用途来看，该模具直接对接压力机的下压工位，上模与下模的合模精度直接决定铸件的外形公差，设计过程中针对分型面做了错位防呆结构，避免合模过程中出现偏移导致的铸件飞边过厚问题，浇道采用了渐扩式的流道设计，能够让金属液在充型过程中保持平稳的流速，避免卷气进入型腔内部，同时在铸件厚壁区域对应设置了独立的冷却回路，通过调控冷却速率来平衡铸件不同位置的凝固顺序，从根源上减少缩孔缺陷的出现。在功能特性层面，这套模具自带顶出复位机构，开模后顶杆能够同步将成型铸件平稳顶出，避免人工取件造成的铸件变形，模具的安装边界完全适配常规开式压力机的工作台尺寸，上下模的安装孔位采用了标准化的间距设计，无需额外加工转接板即可完成快速装夹，整体外形尺寸控制在压力机的最大开模行程范围内，合模过程中导柱导套的配合间隙控制在0.02mm以内，保证长期批量生产过程中的合模精度稳定性。设计思路上优先考虑了生产环节的操作便捷性，浇口套的位置正对压力机的压射工位，余料切除结构直接集成在模具分型面位置，开模过程中即可同步完成浇道余料与铸件的分离，减少后续机加工的工序量，模具的型腔部分采用了模块化镶件设计，针对易磨损的浇道位置可以单独更换镶件，无需整体报废模具，大幅降低长期生产的维护成本，同时排气槽设置在型腔的末端位置，深度控制在0.1mm以内，既能够保证充型过程中型腔内的空气顺利排出，又不会出现金属液溢出形成飞边的问题。
