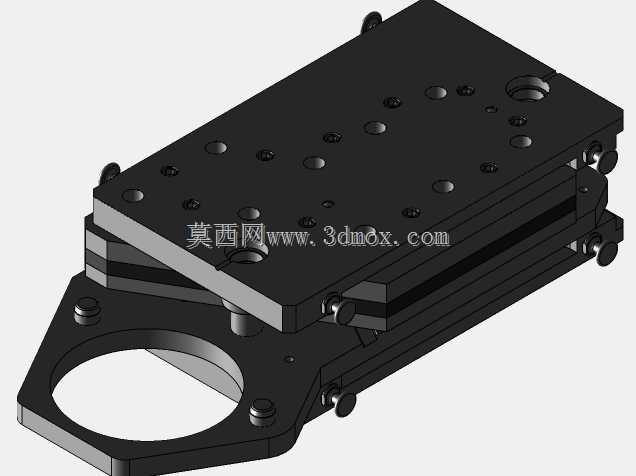

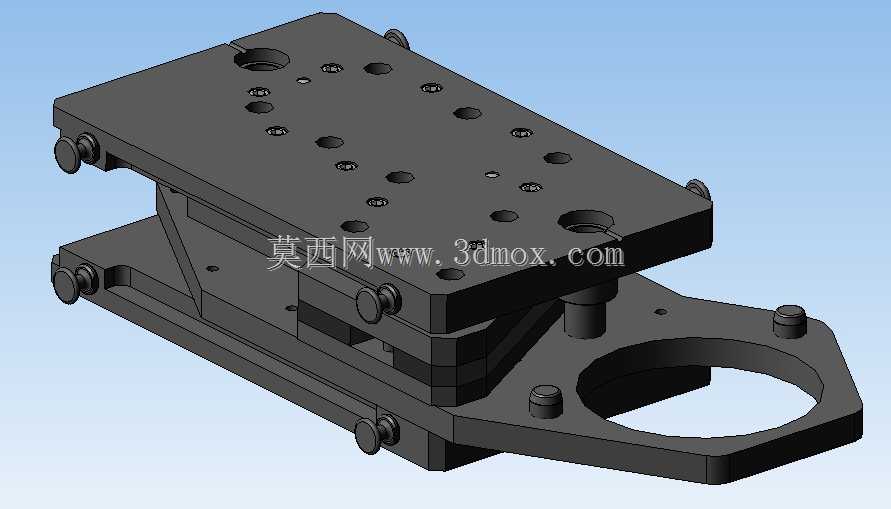

肋板刚度增强成型冲压工装结构

这款冲压成型工装主要面向钣金加工领域的肋板刚度强化工序，在工程机械、轨道交通、重型设备的结构件生产场景中应用广泛，这类带加强肋的板材是承载结构的核心受力部件，其成型精度直接决定整机结构的抗形变能力与服役寿命。工装的核心用途是在平板坯料上一次性冲压出连续的加强肋结构，通过材料的塑性形变改变板材的截面惯性矩，在不增加板材厚度、不额外焊接补强件的前提下，大幅提升板材的整体刚度与抗弯折性能，相比传统焊接肋板的工艺，可减少焊接变形、焊后打磨等多道工序，有效降低结构件的生产制造成本。从功能特性来看，该工装采用分体式模架设计，上下模的对位精度通过导柱导套结构保证，合模时的压力分布经过反复仿真优化，可保证加强肋的成型深度均匀一致，避免出现局部拉裂、起皱等冲压常见缺陷；模腔的圆角过渡参数经过多轮试模调整，可适配不同厚度的低碳钢、铝合金板材加工需求，成型后的肋板表面无明显划痕，尺寸公差可控制在行业通用精度范围内，无需二次校形即可直接进入后续焊接、装配工序。设计过程中优先考虑了工装的通用性与易维护性，模芯部分采用快换式结构，更换不同规格的模芯即可加工不同截面形状、不同排布密度的加强肋，无需更换整套模架，可大幅降低多品种小批量生产时的工装投入成本；模架主体采用高强度合金结构钢制造，受力部位经过淬火硬化处理，可承受长期高频次的冲压载荷，使用寿命远高于普通焊接工装。在安装边界方面，该工装的整体安装尺寸适配市面主流的开式、闭式压力机工作台规格，模柄采用标准尺寸设计，可直接与压力机滑块连接固定，上下模座的安装孔位按照通用压力机的T型槽间距设计，无需额外加工转接板即可完成安装调试；合模行程、开模高度参数经过合理匹配，既可以保证冲压时坯料有足够的成型空间，也能避免行程过大造成的工装碰撞损坏，操作人员只需按照常规冲压工装的调试流程即可完成部署，无需额外的定制化改造。
