带重冲孔功能的冲压冲孔工装结构

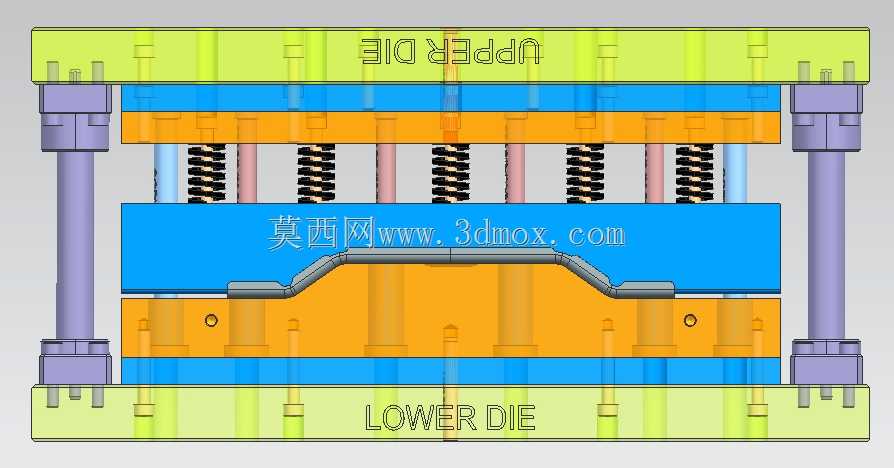

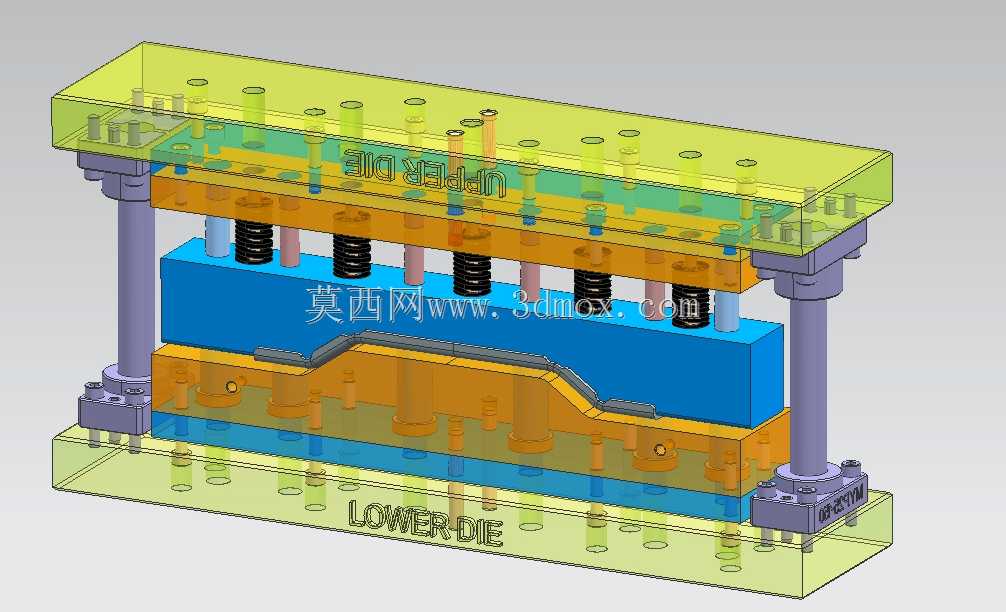

该冲孔工装主要应用于五金冲压加工场景，适配各类金属板材的冲孔成型工序，尤其针对需要单次冲压完成多规格孔位加工、附带重冲孔修整需求的钣金加工场景，在家电钣金、汽车零部件冲压、五金配件生产等领域均可适配使用。工装整体采用上下模分体式结构设计，上模部分集成了冲头安装座、弹性卸料组件、导向定位结构，下模部分设置有凹模安装位、工件定位槽、废料导出通道，整体结构布局紧凑，各功能模块分区清晰，能够在冲压设备的单次行程内完成多组孔位的冲裁加工，同时附带的重冲孔结构可对初步冲裁的孔位进行二次修整，消除孔位边缘毛刺、尺寸偏差问题，提升冲孔成品的精度与断面质量。设计过程中充分考虑了冲压作业的受力分布，上下模之间采用四组导柱导套进行精准导向，避免冲压过程中上下模错位导致的冲头磨损、孔位偏移问题，弹性卸料组件采用等距排布的矩形弹簧提供卸料力，能够保证冲压完成后工件与冲头顺利分离，不会出现工件带料、卡模的情况。工装的安装边界完全适配常规开式压力机的工作台安装尺寸，上模柄可直接与压力机滑块连接固定，下模座预留有标准T型槽安装位，无需额外改造即可快速完成装夹调试。整体结构采用模块化设计思路，冲头、凹模镶件均采用快换式安装结构，当需要加工不同规格孔位时，仅需更换对应镶件即可快速切换生产工序，无需整体拆解工装，能够有效降低换型调试的时间成本，适配多品种小批量的冲压生产需求。同时各受力部件均做了加厚强化处理，能够承受高频次冲压作业的载荷冲击，长期使用不易出现结构变形、部件开裂的问题，有效提升工装的整体使用寿命。
