收割机刀片热锻成型冲压工装结构

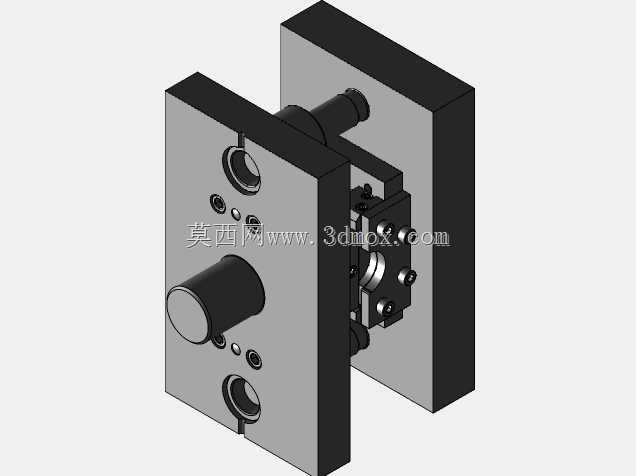

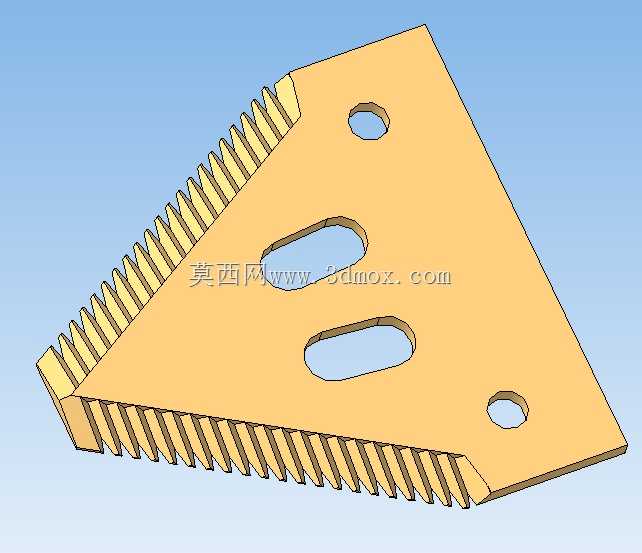

该结构为农用联合收割机切割刀片的热态锻压成型工装，主要应用于农机核心易损件的批量锻压生产场景，在收割机刀片的生产链路中承担着将加热后的坯料一次性压制成型的核心作用，直接决定刀片的外形精度、刃部成型质量与内部金属流线走向，是保障刀片服役强度与耐磨性能的关键工艺装备。工装整体采用上下模对合的分体式结构设计，上模部分与锻压设备的滑块端刚性连接，随滑块完成上下往复的压合动作，下模部分固定在锻压设备的工作台面，设置有与刀片外形完全匹配的成型型腔，型腔边缘做了圆弧过渡处理，避免热态坯料在压制过程中出现应力集中导致的开裂问题，同时在型腔周边设计了余料容纳槽，可容纳压制过程中溢出的多余坯料，保证成型后刀片的飞边厚度均匀，便于后续的切边工序处理。设计过程中充分考虑了热锻工况下的热膨胀特性，型腔尺寸按照刀片成品尺寸预留了合理的热胀冷缩余量，同时在模体内部设计了循环冷却水道，可在连续生产过程中通入冷却介质控制模体温度，避免模体长期处于高温状态出现硬度下降、型腔变形的问题，有效延长工装的使用寿命。工装的安装边界完全适配常规机械式压力机的滑块与工作台安装尺寸，上模柄采用标准圆柱形结构，可直接装入压力机滑块的模柄孔内通过顶丝锁紧固定，下模座设置有标准的U型安装槽，可通过T型螺栓与压力机工作台完成紧固，安装过程无需额外改制适配，可直接上线投入生产。上下模的合模导向采用对角布置的导柱导套结构，导柱与导套之间采用间隙配合，合模过程中可自动校正上下模的位置偏差，保证型腔的对合精度，避免出现错模导致的刀片成型尺寸超差问题。在功能实现上，该工装可完成刀片的整体轮廓成型、刃部预压、安装孔位的初成型工序，热态坯料放入下模型腔后，上模随滑块下行一次即可完成整个压制过程，单工位压制节拍可满足批量生产线的产能需求，成型后的刀片外形一致性好，刃部密度均匀，经过后续热处理后可达到收割机切割作业所需的硬度与韧性要求，能够适应田间作业时对玉米、小麦、水稻等作物茎秆的高速切割工况，减少刀片在作业过程中的崩刃、磨损过快问题。
