冲压送料用平板式夹紧定位机构

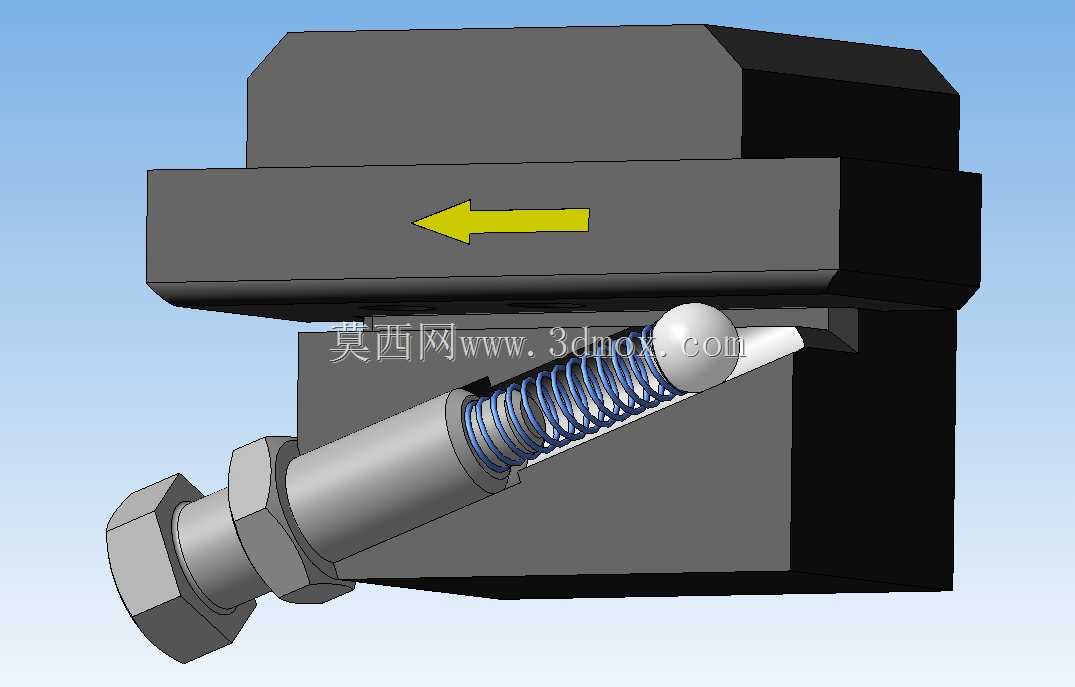

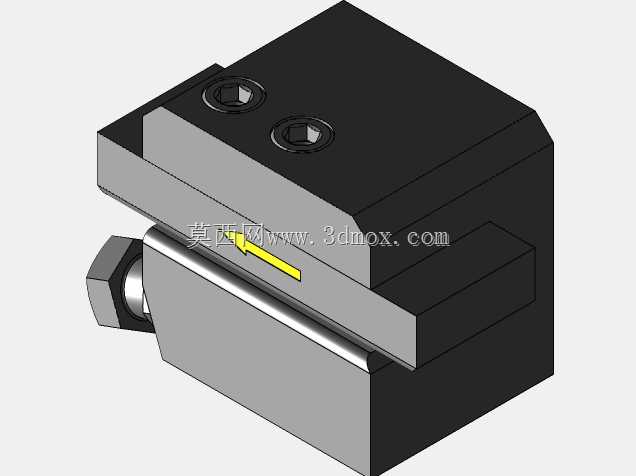

该夹紧定位机构主要应用于冲压生产线的板料送料工序，是冲压自动化送料环节的核心执行部件，适配常规开式单点压力机的送料工位安装需求，可完成薄金属板料在送入冲压模具前的精准定位与夹紧动作，避免板料在输送过程中出现偏移、窜动问题，保障冲压成型件的尺寸精度与批次一致性。机构整体采用卧式安装布局，主体安装基座为方块式结构，可直接通过螺栓固定在送料线的机架台面上，安装面预留标准沉孔位，适配多数常规送料架的安装孔距，无需额外改制安装支架即可完成装配。核心执行部分采用弹簧预紧式顶推结构，外侧的六角调节螺母可调整弹簧的预压缩量，以此适配不同厚度、不同材质板料的夹紧力需求，当板料输送至定位工位时，顶杆端部的球头接触块在弹簧弹力作用下伸出，将板料顶推至基准定位面完成夹紧，当送料动作触发时，外部驱动带动上部滑块横向移动，压缩弹簧带动顶杆回缩，即可释放板料完成下一次送料循环。上部滑块的行程可通过侧面的限位结构调整，适配不同宽度规格的板料送料步距需求，球头接触端采用圆弧面设计，与板料接触时不会刮伤板材表面，适配冷轧板、镀锌板、铝板等多种常用冲压板材的加工需求。整套机构的运动部件均做了耐磨处理，弹簧采用合金弹簧钢材质，长期往复工作下仍能保持稳定的弹力输出，顶杆与基座之间设置有导向衬套，减少往复运动的磨损量，延长机构的整体使用寿命。机构的整体外形紧凑，横向安装尺寸控制在较小范围内，不会占用过多冲压工位的安装空间，可在单台压力机的送料端并排布置多组该机构，完成宽幅板料的多点定位夹紧，适配大尺寸冲压件的生产需求。
