多笔换色平面绘图执行装置结构设计

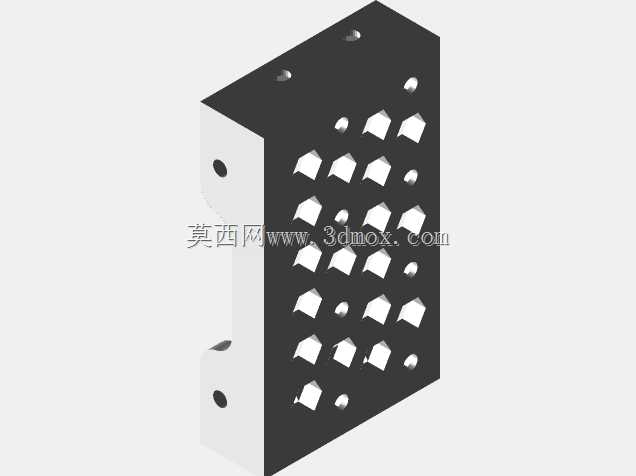

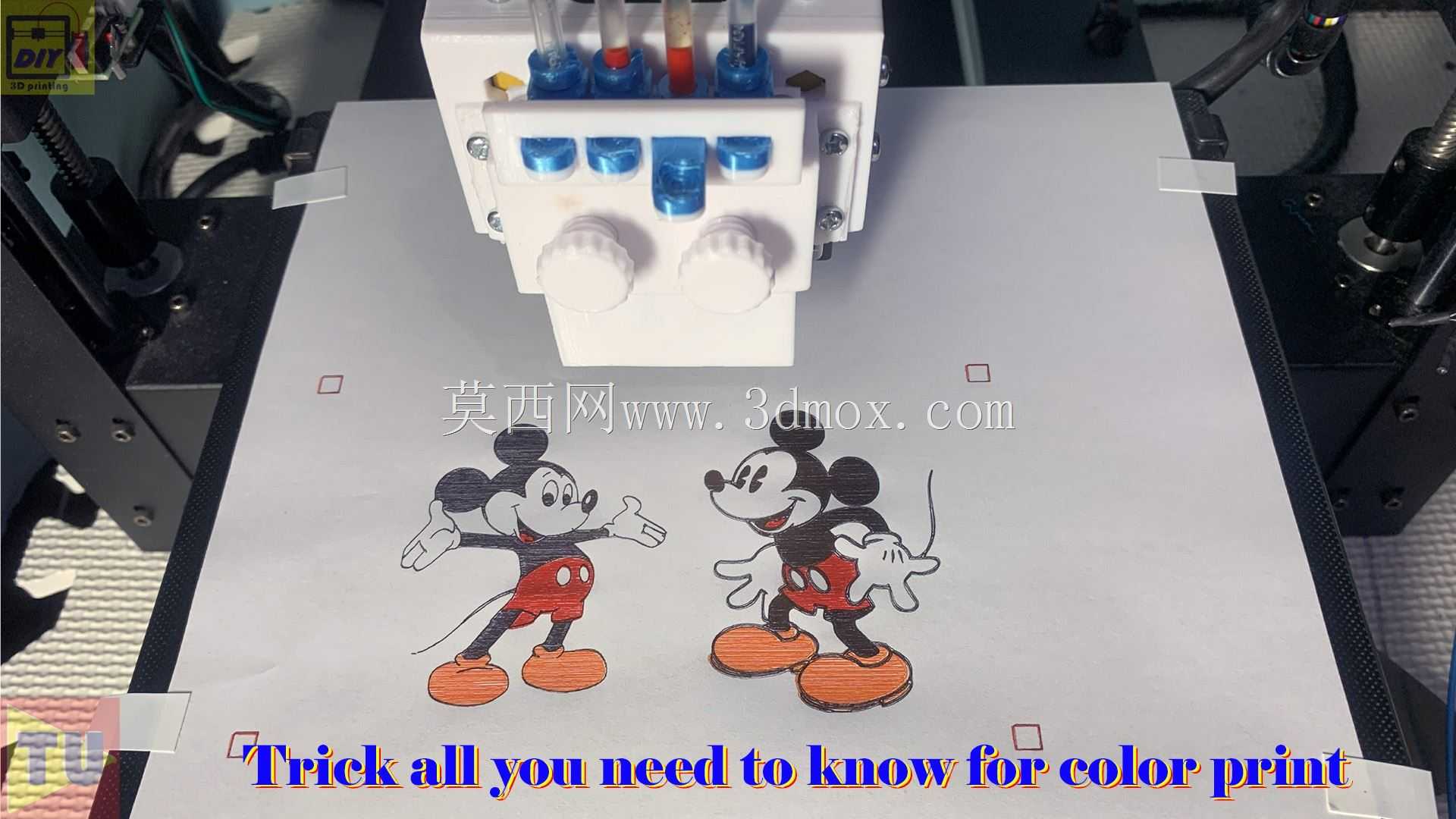

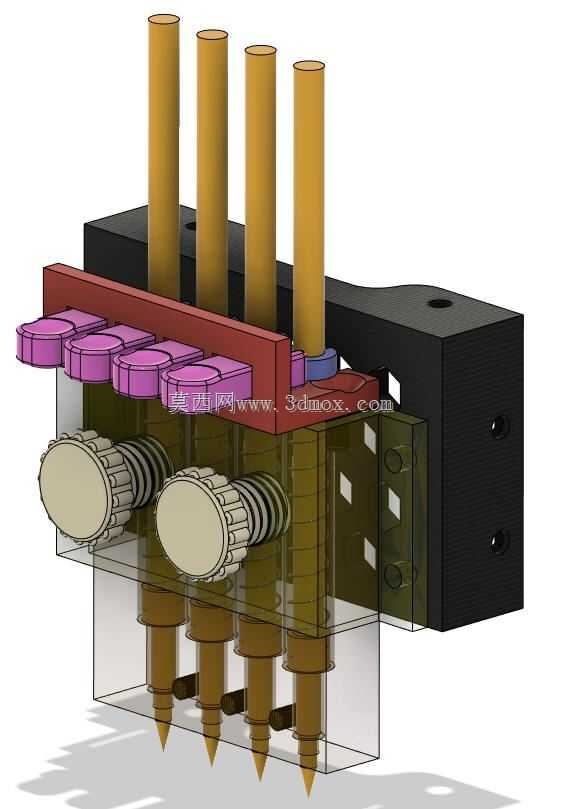

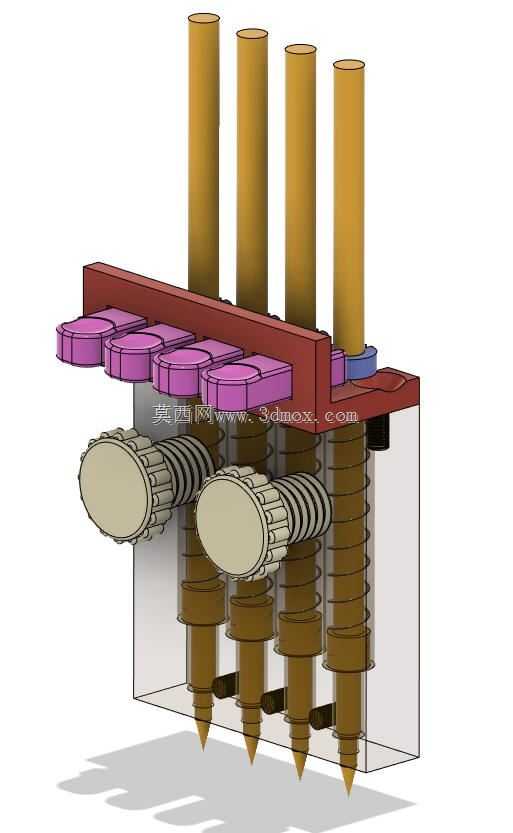

这款多笔彩色绘图装置，主要面向桌面级创意制作、小型文创产品打样、少儿科创教育实践等场景，可在普通纸张、薄卡纸、不干胶贴纸等平面介质上完成多色彩的图案绘制，能够替代人工完成重复性的彩色线条填绘、标识图案印制等工作，适配个人创作者、校园科创工坊、小型文创工作室的日常使用需求。装置核心采用多笔并列排布的执行端结构，将不同色彩的绘图笔集成在同一安装支架上，通过笔位的精准切换实现不同颜色的绘制输出，各笔位之间预留了均匀的排布间距，避免换笔过程中出现笔具干涉、蹭花已绘制图案的问题，绘图笔采用快装夹持结构，无需额外工具即可快速更换不同色彩、不同线幅的绘图笔，适配常规规格的水性笔、马克笔等常见书写绘图工具。设计过程中重点优化了换色结构的操作便捷性，调整了笔架的升降与横移动作逻辑，让色彩切换过程更加顺畅，同时针对彩色图案绘制的对位需求，在结构上预留了校准标记的识别点位，可配合视觉识别完成不同色彩图层的精准对齐，避免多色叠印出现错位偏差。执行端的安装接口采用通用型的运动平台适配结构，可直接搭载在常规桌面级三维运动平台上，整体安装边界紧凑，横向占用空间不超过常规桌面运动平台的滑台行程范围，纵向预留了足够的抬笔行程，可适配不同厚度的绘制介质，不会出现介质剐蹭笔具的问题。装置的控制逻辑可适配开源的运动控制固件，支持将彩色图案拆分为不同颜色的独立路径图层，按图层顺序自动切换对应笔位完成绘制，无需手动频繁更换绘图笔，大幅提升多色彩图案的绘制效率，既可以完成卡通形象、装饰纹样等创意类图案的绘制，也可用于小型标识、教学演示图形的快速制作，在降低多色绘图人工操作成本的同时，也为桌面级创意制作提供了低成本的彩色输出解决方案。
