非接触式旋转扭矩转速检测传感器

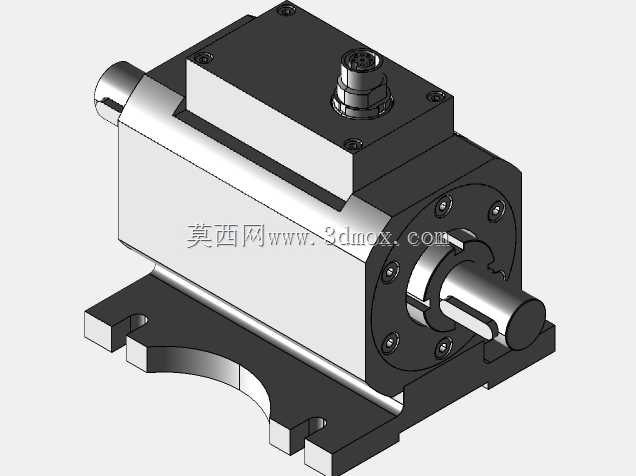

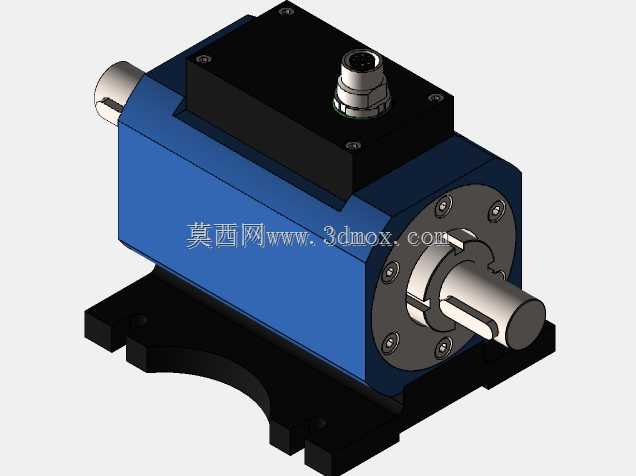

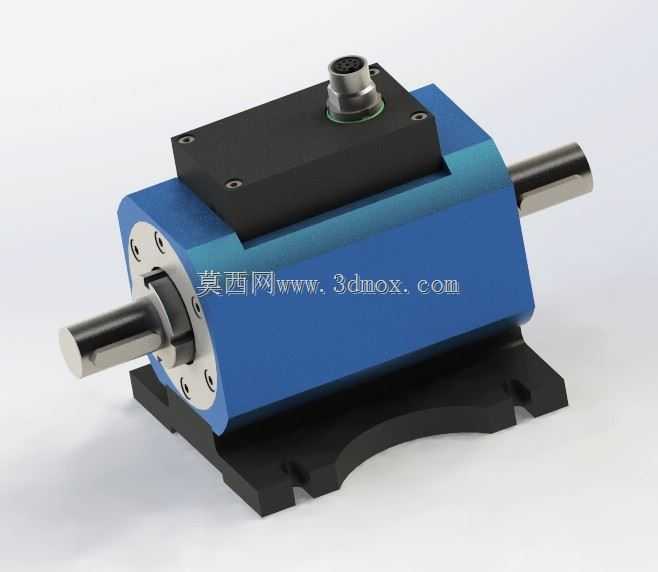

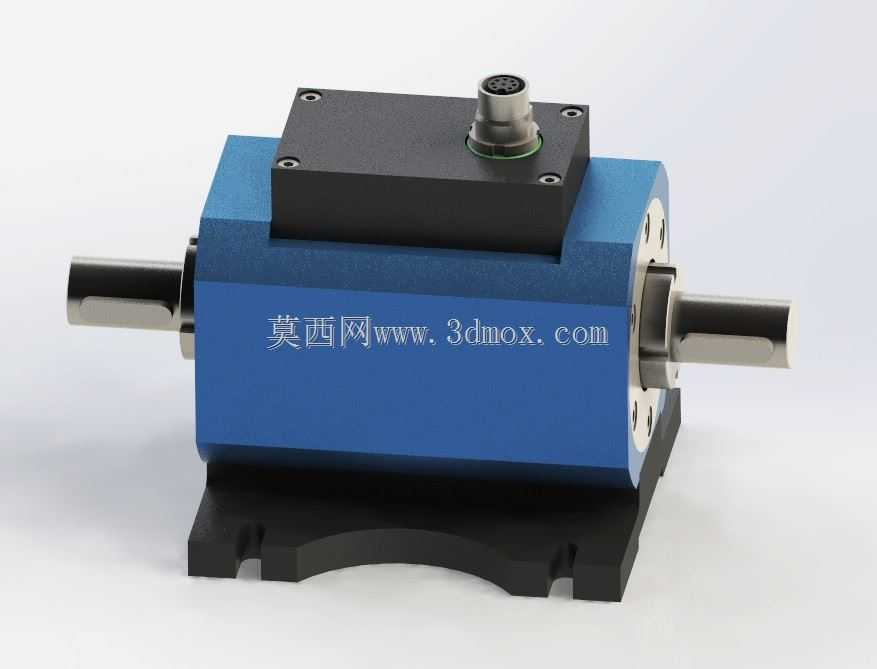

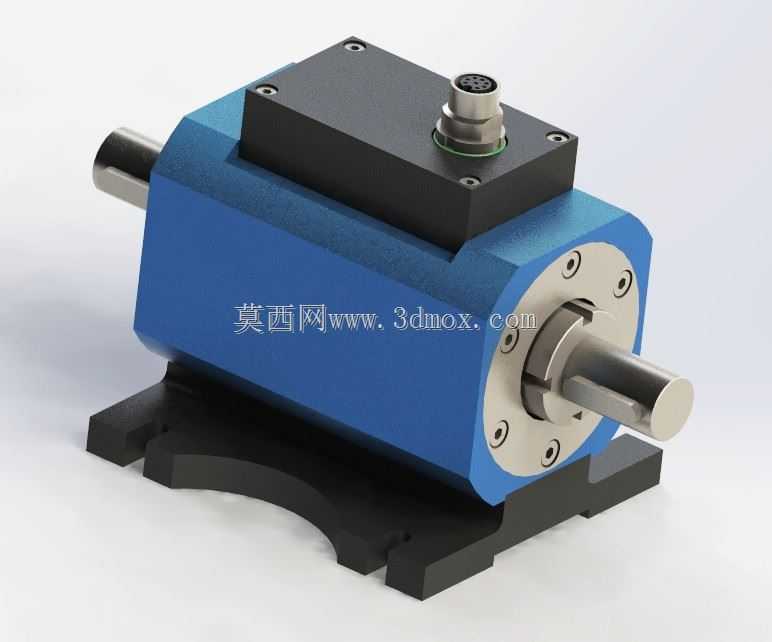

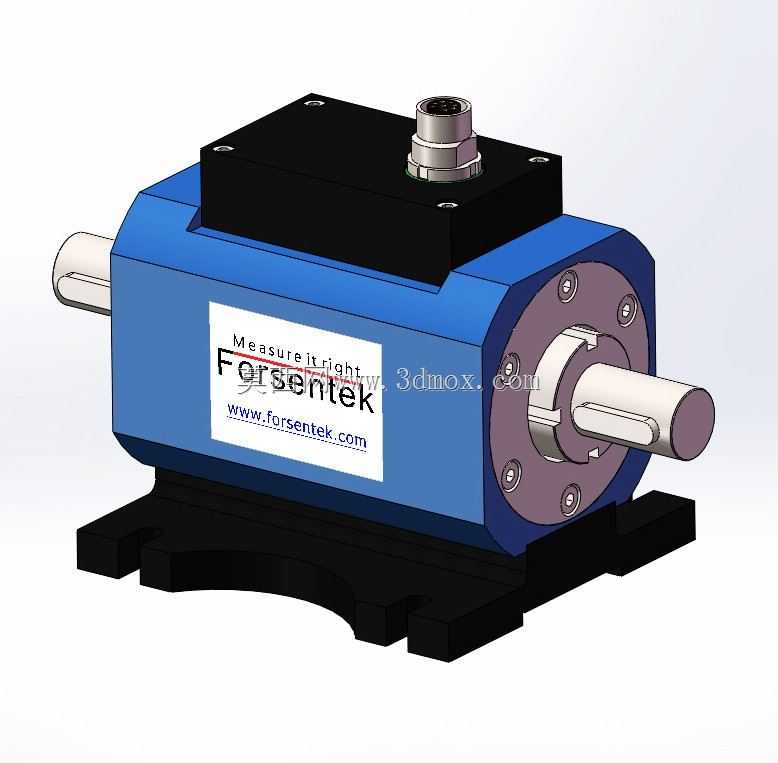

这款非接触式旋转扭矩传感器，主要面向工业测试台架、动力传动系统校验、电机性能检测、减速机出厂测试、新能源电机台架试验等场景设计，可在不接触旋转轴的前提下，实时采集传动轴的扭矩、转速参数，同时输出标准模拟量信号适配各类工业采集系统，解决了传统接触式扭矩传感器长期运行易磨损、高速工况信号漂移、维护周期短的痛点。从功能特性来看，它采用非接触式磁电感应原理，无滑环、碳刷等易损耗接触部件，运行过程中无摩擦阻力，不会给被测轴系带来额外负载干扰，可适配0-5V、0-10V、4-20mA三类通用工业信号输出，能直接对接PLC、工业采集卡、测试仪表等设备，无需额外配置信号转换模块，支持多量程规格覆盖，从1牛米到100牛米的量程区间可适配不同功率等级的微小型电机、传动部件测试需求，高速运行状态下信号传输稳定，无丢转、信号跳变问题。从设计思路来看，整体采用模块化集成设计，主体传感单元封装在蓝色硬质金属壳体内，外壳做了氧化喷塑处理，具备一定的防油污、防粉尘能力，可适配工业车间、实验室等多类使用环境；两端采用标准伸出轴设计，轴径做了统一公差匹配，可通过联轴器直接对接被测动力端与负载端，降低现场安装的适配难度；顶部集成标准航空插头接口，接线时可直接插拔，接线端做了防呆设计，避免现场接线错相导致的设备损坏；底部配套一体式弧形安装底座，底座预留标准安装孔位，可直接固定在测试台架的安装平面上，无需额外加工定制安装支架。从安装边界与尺寸适配来看，整体外形为方正柱体结构，两端伸出轴保持同轴度公差控制在0.02mm以内，安装时需保证传感器轴与被测轴的同轴度偏差不超过0.1mm，避免额外径向力损坏内部传感单元；底座安装孔位间距适配通用工业台架的T型槽间距，安装时无需对台架做额外打孔改造；整体轴向长度、径向高度都做了紧凑化设计，可适配狭小空间内的台架布置需求，不会占用过多测试台架的安装空间；顶部航空插头的出线方向预留了足够的接线空间，即使在贴近墙面或其他设备的安装位置，也能顺利完成接线操作，不会出现线缆弯折半径不足导致的信号传输故障。在实际使用过程中，它既可以用于实验室里的电机、减速机性能研发测试，采集不同工况下的扭矩、转速参数，绘制动力输出特性曲线，也可以集成到工业产线的出厂测试工位，对批量生产的传动部件做快速性能校验，判断产品是否符合出厂性能要求，还可以用于长期运行的动力设备在线监测，实时采集传动轴的扭矩波动，预判设备过载、轴系不对中等故障风险。
