单路5V继电器模块带接线端子结构设计

　　这款单路5V继电器控制单元，是低压控制回路里极为常用的通断执行部件，日常在小型自动化控制装置、学生电子实训装置、智能家居改装套件、小型工控信号扩展板里都能见到它的身影，核心作用是用5V的低压控制信号，去切换更高电压等级负载回路的通断，避免控制侧直接接触高压回路带来的安全隐患，同时也能解决主控IO口驱动能力不足，无法直接带动负载的问题。

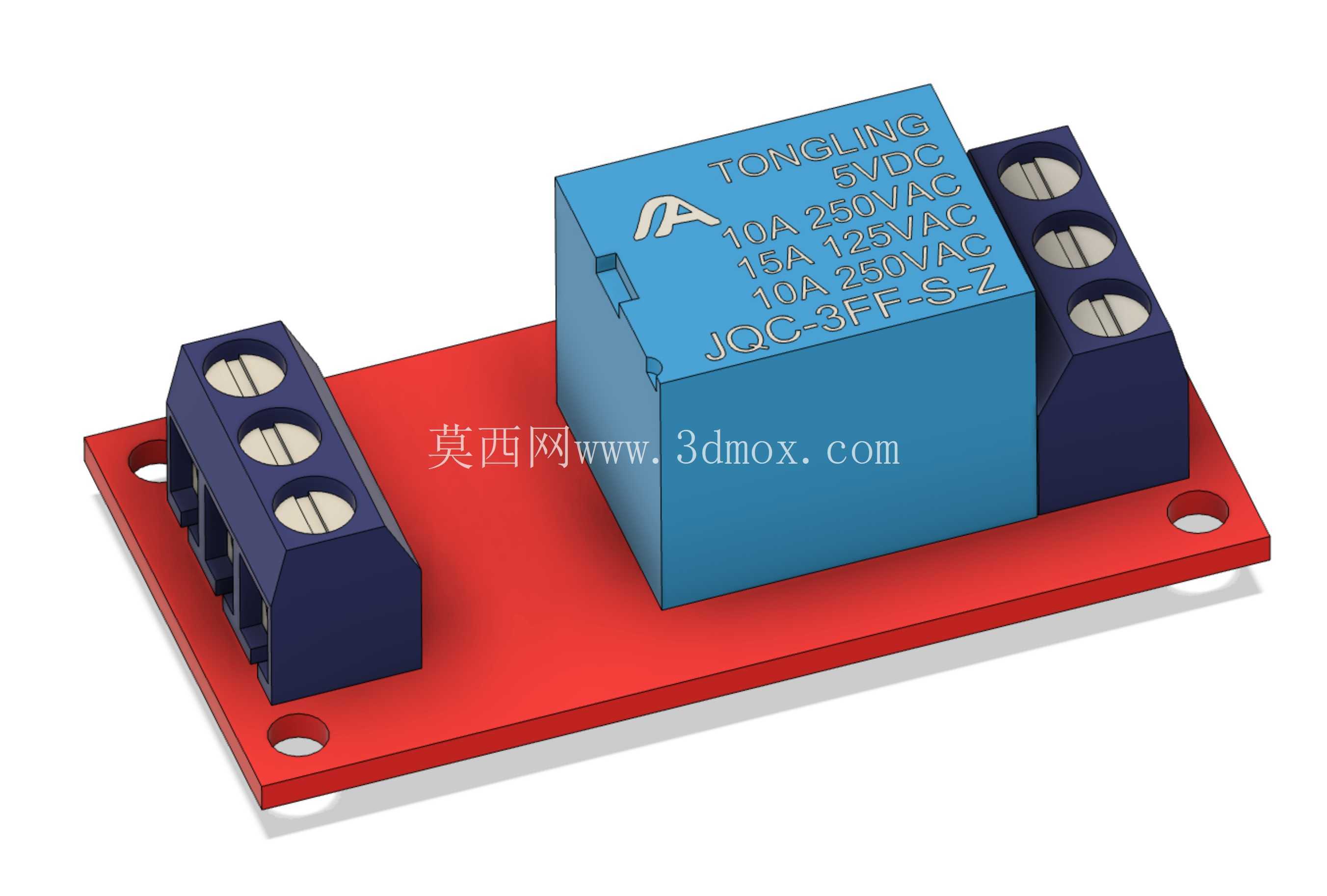

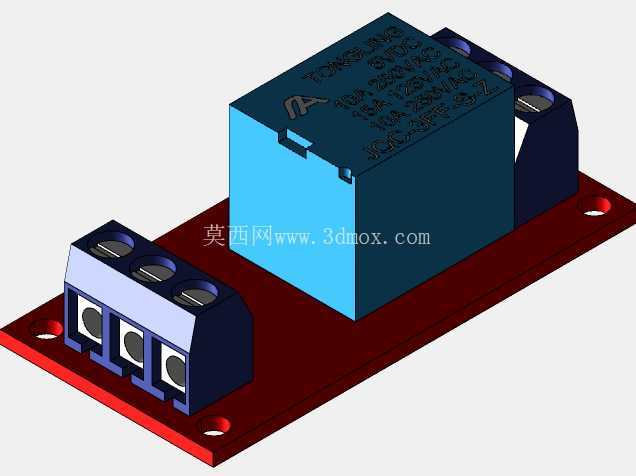

　　从结构设计来看，整个模块采用红色玻纤环氧板作为载板基底，载板四个角预留了标准的沉头安装孔，安装孔的位置避开了板上所有元件的投影区域，安装时可以直接用M3螺丝穿过孔位固定在设备的安装梁、塑料壳体立柱或者DIN导轨转接板上，不会和板上的继电器本体、接线端子产生结构干涉，安装孔的边缘做了0.2mm的环氧去毛刺处理，避免螺丝拧紧时孔边的玻纤碎屑掉落到设备内部造成短路隐患。载板上的核心元件是蓝色的密封式电磁继电器本体，继电器本体通过波峰焊固定在载板对应的焊盘上，引脚焊盘做了加大处理，既能保证焊接后的结构强度，也能在大电流通过时降低引脚处的接触电阻，减少长时间工作的发热。继电器两侧对称布置了深蓝色的栅栏式接线端子，端子的接线位分别对应控制信号输入端和负载回路输出端，每个接线位都带自升式压线螺丝，接线时不需要提前压接冷压端子，剥掉导线端部6mm左右的绝缘层直接插入拧紧即可，端子的栅栏间距做了加宽处理，相邻接线位之间的电气间隙满足250VAC电压等级的爬电距离要求，避免高压侧出现拉弧短路的问题。

　　从实际使用的边界条件来看，这款继电器模块的控制侧工作电压为直流5V，和常规单片机、嵌入式控制板的IO输出电平匹配，不需要额外做电平转换电路，控制信号触发时的电流仅需几十毫安，普通的主控引脚就能直接驱动。负载侧的触点容量可以满足常见小功率负载的通断需求，交流250V回路下可以承载10A的额定电流，125V交流回路下承载15A电流，日常用来控制小型电磁阀、指示灯组、小功率直流电机、照明回路完全足够，触点采用银合金材质，相比纯铜触点的抗电弧烧蚀能力更强，通断寿命可以满足常规工业场景下的使用频次要求。

　　设计过程中特意将继电器本体布置在载板的中心位置，两侧的接线端子分别靠近载板的两个短边，这样布线的时候控制侧的信号线和负载侧的动力线可以从两个不同方向引出，避免强弱电线缆缠绕在一起产生信号干扰，载板上继电器和接线端子之间的走线做了加宽处理，大电流回路的走线宽度不小于2mm，能承载额定电流下的温升要求，不会出现载板走线过热碳化的问题。继电器本体的顶部印刷了清晰的触点参数、线圈电压和引脚定义标识，现场接线维护的时候不需要额外查阅说明书，直接对照顶部标识就能完成接线，降低接错线的概率。模块的整体高度控制在20mm以内，安装时不需要预留过大的竖向空间，在紧凑的设备壳体内部也能顺利布置，载板的边缘做了圆角处理，没有尖锐的玻纤毛刺，装配的时候不会划伤操作人员的手，也不会刮伤设备内部的其他线缆绝缘层。

　　在实际选型应用的时候，需要注意负载侧的接线要和导线线径匹配，10A回路建议选用1平方毫米以上的多股铜芯线，接线时要把压线螺丝拧紧，避免接触不良导致端子发热；安装位置要尽量远离设备内部的强干扰源比如大功率变压器、变频器输出端，避免干扰信号导致继电器误触发；如果用来控制感性负载比如小型接触器、电机，建议在负载端并联阻容吸收回路，减少触点分断时的电弧对触点的烧蚀，延长继电器的使用寿命。这款模块的结构设计完全兼顾了装配便利性、使用安全性和维护便捷性，没有冗余的结构件，整体紧凑可靠，是低压控制回路里非常实用的通断执行部件。
