手持式蒸汽熨烫设备外壳结构设计

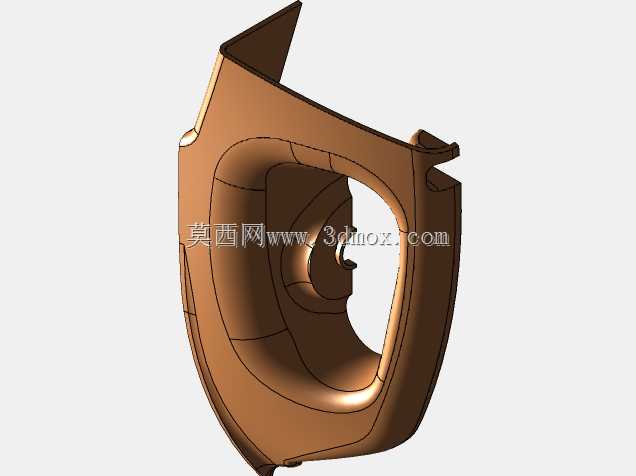

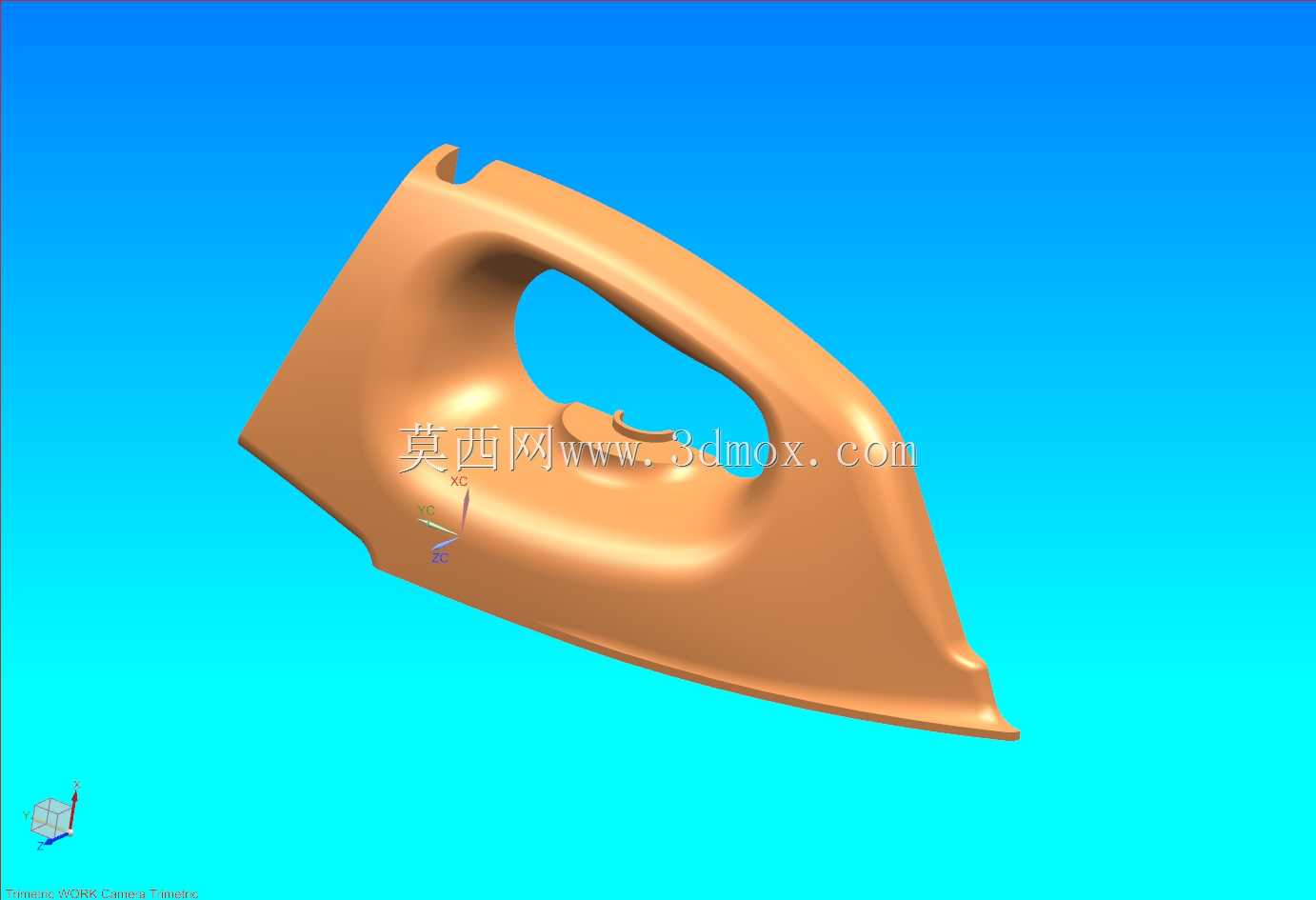

该结构为手持类家用蒸汽熨烫设备的核心握持外壳部件，主要应用于家用小型蒸汽熨斗、手持挂烫机类小家电产品，作为设备的外部承载与握持交互结构，承担内部蒸汽发生组件、电控元件、输水通路的防护安装功能，同时是用户操作时直接接触的握持载体，直接决定设备的操作手感与长期使用的疲劳度。从功能特性来看，该外壳采用一体化曲面围合结构，中部预留的镂空握持区域完全贴合人手自然握持时的掌部弧度，虎口位置做了加厚过渡处理，避免长时间持握时出现硌手问题，外壳内侧设置有多组定位卡扣与安装柱位，可直接卡装固定内部的蒸汽加热模块、水泵组件与控制电路板，无需额外设置复杂的连接支架，能够有效缩减整机的装配工序，降低生产组装成本。外壳外侧的曲面走向顺着设备的重心分布设计，持握时设备重心自然落在掌心区域，操作时手腕无需额外施加调整力矩，长时间连续熨烫衣物也不易产生手部酸胀感。从设计思路层面，该结构优先遵循人机工程学核心原则，先通过人手握持姿态的三维扫描数据确定握持区的轮廓边界，再向外延伸构建外壳的整体曲面，在保证内部组件安装空间充足的前提下，尽可能压缩外壳的多余壁厚空间，整体壁厚控制在均匀的2.2mm区间，既满足注塑成型时的熔体流动要求，避免出现缩痕、缺胶等成型缺陷，又能控制整体部件重量，降低整机的手持负载。外壳的边缘位置全部做了R3以上的圆角过渡处理，不存在尖锐棱角，既避免使用过程中划伤用户或勾刮衣物面料，也能提升注塑成型时的模具寿命，减少应力集中导致的部件开裂问题。从安装边界来看，该外壳的上下对接面设置有错位止口结构，装配后可实现紧密贴合，避免内部蒸汽溢出烫伤用户，同时预留有蒸汽出口、按键安装位与电源线过孔的精准安装位，各安装位的位置公差控制在0.1mm以内，可保证与对应配件的装配契合度，无需二次修配即可完成总装，适配市面上主流的小型手持熨烫设备的内部组件安装尺寸，可直接作为成熟结构方案应用于同类产品的开发流程中，大幅缩短产品的研发周期。
