70cc容量机油液位检测油标尺结构

　　在小型通用动力机械、园林机械、小型发电机组以及排量适配的摩托类动力单元中，曲轴箱机油液位的实时可检测性，是保障设备润滑系统正常运作、避免干磨拉缸故障的核心结构要点，这款70cc量程的油标尺，正是针对小排量动力单元曲轴箱的油量检测需求设计的嵌入式检测部件。从实际装车应用的场景来看，这类油标尺主要适配总机油加注量在70cc上下的小型动力腔体，常见于手持式绿篱机、小型割灌机、迷你航模动力单元、小型便携发电机组的曲轴箱注油口位置，替代传统的长尺式油标，在紧凑的动力舱布局里完成密封与液位检测的双重功能。

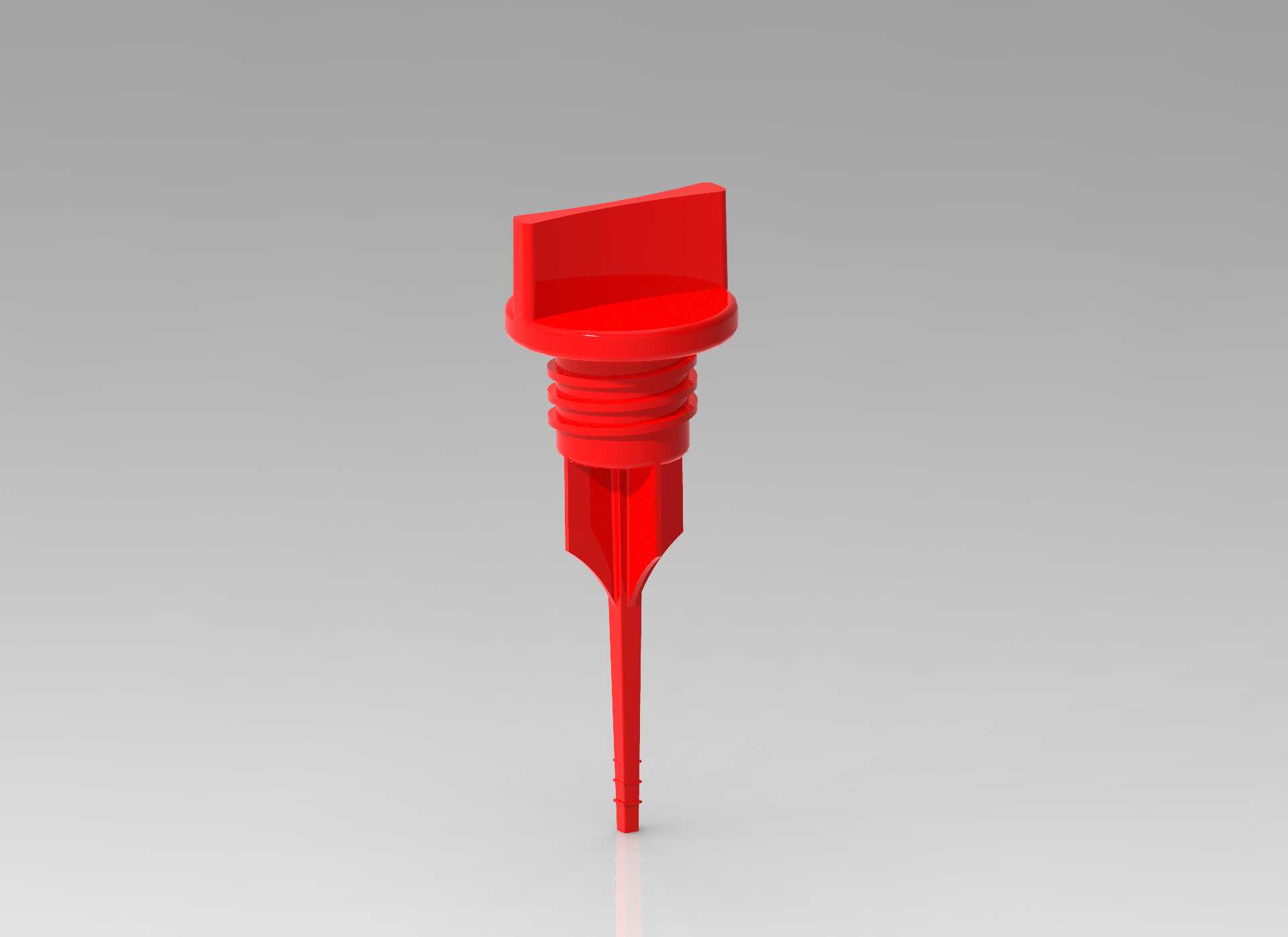

　　从结构设计的逻辑来看，整个部件采用一体化注塑成型的工艺可行性优先思路，顶部的握持翼片做了加宽的平面处理，既可以在手动旋拧的时候提供足够的摩擦力矩，不需要额外工具就能完成拆装，也能在旋紧后作为注油口端面的压紧限位结构，翼片下方的法兰压边做了微凸的环形接触面，用来贴合注油口端面的密封垫圈，避免腔体内部的机油在设备运行晃动、倾斜作业的时候从螺纹间隙渗漏。中部的密封连接段采用多道环形外螺纹结构，螺纹的牙型做了圆角过渡处理，既可以和注油口的内螺纹形成稳定的旋合配合，多道螺纹的叠合结构也能形成迷宫式密封效果，即便在设备高速运行带来的腔体内部微正压工况下，也能阻挡机油蒸汽沿螺纹缝隙溢出，不需要额外增加密封胶就能满足常规工况的密封要求。

　　伸入腔体内部的测量杆部分做了渐变的截面收窄设计，靠近螺纹段的位置做了三角加强筋结构，把测量杆和上方的螺纹基座连接成刚性整体，避免在拆装过程中因为侧向受力导致测量杆弯折变形，保证测量的基准位置不会因为结构形变出现偏差。测量杆的末端做了两道环形的刻度标记，分别对应机油液位的上限与下限位置，加注机油的时候，只需要把油标尺旋出擦拭干净后，重新插入注油口（不需要旋紧螺纹）再拔出，观察杆身的机油附着位置，就能判断当前腔体内的机油量是否处于合理区间，相比长行程的油标尺，这种短量程的结构适配小腔体的深度，不会因为杆身过长在腔体内部和运动的曲柄连杆机构发生运动干涉。

　　从安装边界的尺寸匹配来看，这款油标尺的螺纹段公称直径适配小型动力单元常用的M12系列注油口螺纹，整体伸入腔体的长度控制在45mm以内，顶部握持翼片的最大外径不超过22mm，在紧凑的动力外壳布局里，不会和周边的油箱、启动拉盘、散热风道结构发生位置冲突，安装后突出外壳的高度控制在15mm以内，避免设备在搬运、作业过程中因为外物剐蹭导致油标尺松动脱落。整个部件的材质选用耐机油腐蚀的增强尼龙材质，在-20℃到120℃的常规工作温度区间内，不会因为长期接触机油出现材质溶胀、脆化开裂的问题，杆身的表面做了微糙的磨砂处理，机油可以在杆身形成均匀的附着膜层，不会因为表面过于光滑导致油膜回缩，出现液位判断的误差。

　　在实际的结构验证过程中，这类油标尺需要经过反复旋拧的耐磨测试、倾斜工况的密封测试、高低温环境下的尺寸稳定性测试，确保在设备全生命周期的使用过程中，不会出现螺纹滑牙、密封失效、杆身断裂的问题。相比传统的螺纹堵头加独立油尺的结构，这种一体化的油标尺把密封堵头和液位测量功能整合在单个部件上，减少了动力单元的零件数量，降低了装配工序的复杂度，也避免了独立油尺容易遗失的问题，在小排量动力设备的结构设计中，这类集成化的小部件往往是提升设备使用便利性、降低后期维护成本的关键细节，很多小型动力设备的使用故障，恰恰是因为这类检测部件的设计缺陷，导致用户无法准确判断机油存量，最终出现动力单元的润滑失效问题。
