单缸风冷发动机散热气缸结构设计

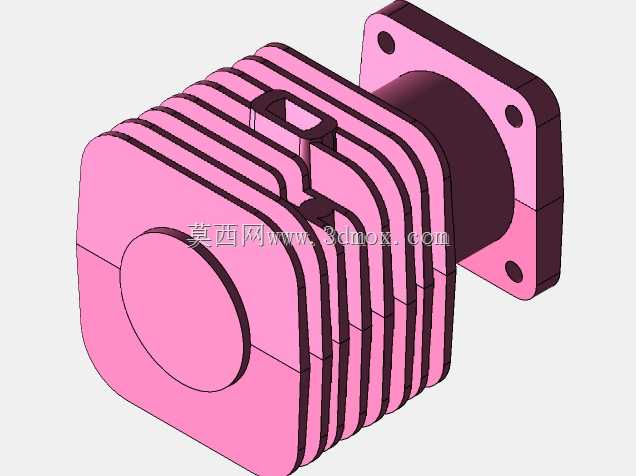

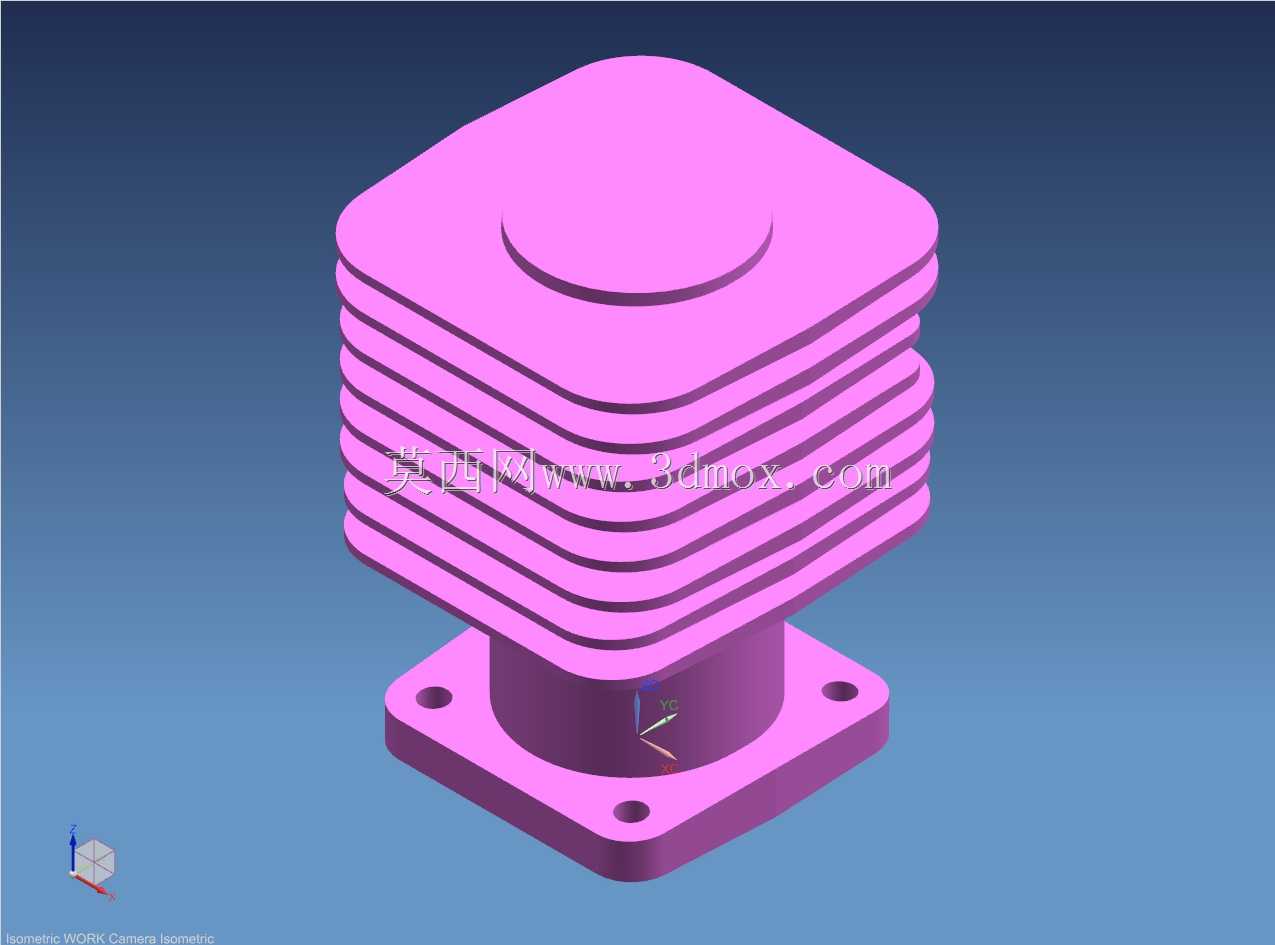

该结构为小型单缸内燃机的核心散热气缸部件，主要应用于通用小型动力设备场景，覆盖园林机械、小型发电机组、迷你摩托、农用植保便携动力装置等对动力单元体积、自重有严格限制的领域，作为发动机燃烧室的核心承载构件，直接决定动力单元的热稳定性与持续运行时长。在实际设备运行过程中，气缸内壁直接与高温高压燃气接触，往复运动的活塞沿缸筒内壁做高频直线运动，部件需要同时承受燃气爆发的冲击压力、活塞往复摩擦的机械载荷，以及持续燃烧带来的高温负荷，是内燃机动力输出过程中工况最严苛的构件之一。从功能特性来看，该结构采用一体化风冷散热设计，上部的多层环形散热鳍片沿缸体周向均匀排布，鳍片之间预留等宽通风间隙，设备运行时伴随的自然气流或是配套冷却风道的导流气流可快速穿过鳍片间隙，将缸体传导至鳍片表面的热量持续带走，无需额外配置水冷循环管路、冷却液储腔与密封结构，能大幅压缩动力单元的整体体积与自重，同时完全规避低温环境下冷却液冻结、管路渗漏等水冷结构常见故障，适配无复杂维护条件的户外作业场景。在设计思路层面，该部件采用功能集成化的构型逻辑，下部的方形安装法兰与缸体主体为一体化结构，法兰上预留四个对称分布的安装通孔，可直接通过螺栓将缸体固定在发动机曲轴箱的上安装面，法兰与缸体衔接位置做圆弧过渡处理，避免应力集中导致的装配开裂；上部散热鳍片采用等距等厚的环形设计，在保证足够散热接触面积的前提下，尽可能降低鳍片的铸造工艺难度，鳍片边缘做小圆角处理，避免加工、装配过程中锐边磕碰造成的鳍片缺损；缸筒内壁设计为高精度光滑圆柱面，可与活塞环形成可靠密封配合，保证燃烧室的压力稳定，减少燃气窜漏问题。从安装边界与尺寸适配来看，该气缸整体为上部方形鳍片组、下部圆柱缸筒接方形法兰的构型，安装时仅需匹配曲轴箱上对应位置的四个螺栓孔位即可完成定位，法兰与曲轴箱接触面可配套密封垫片实现机油与燃气的密封隔离，整体径向尺寸紧凑，轴向高度适配小型单缸发动机的布局空间，不会与周边的化油器、消音器、启动机构等附属部件产生装配干涉，鳍片的外轮廓尺寸预留了足够的通风间隙，不会因周边部件遮挡导致散热气流受阻，可在持续高负荷运行工况下将缸体温度控制在合理区间，避免缸体过热导致的活塞卡滞、润滑失效、动力衰减等问题，保障小型动力设备的运行可靠性。
