水平对置发动机曲轴三维结构设计

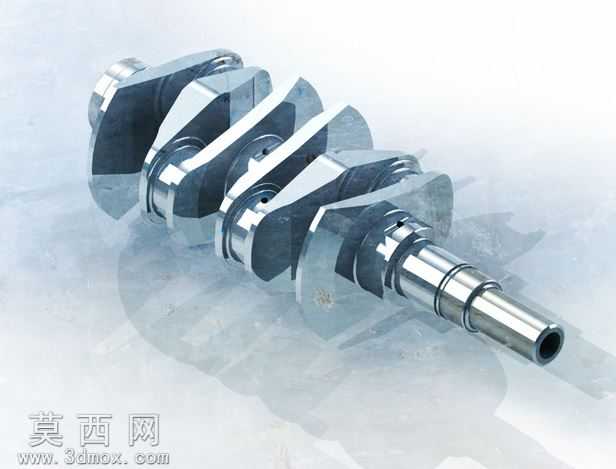

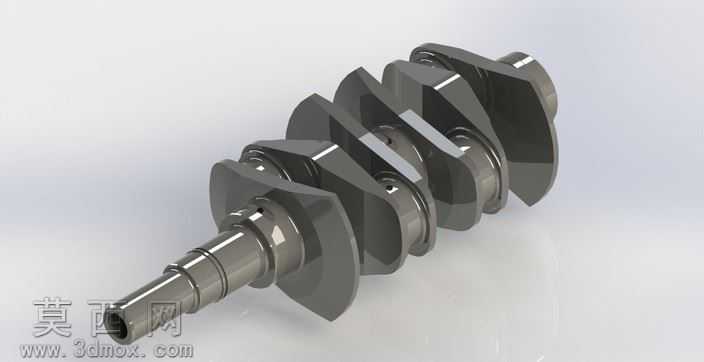

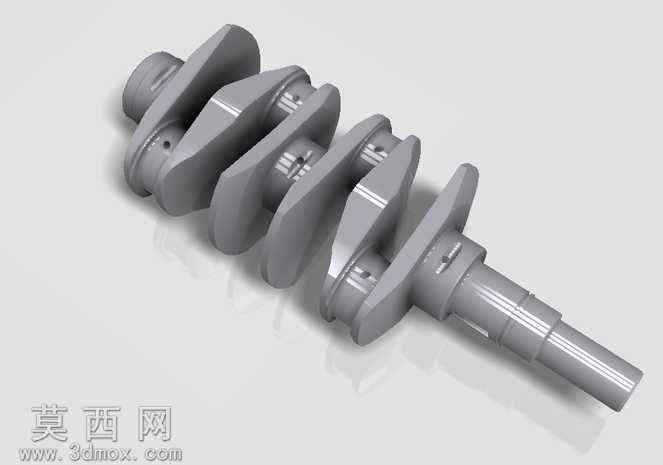

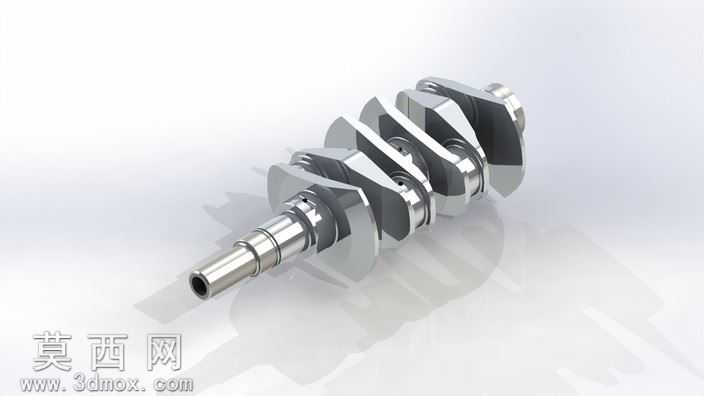

本作品为水平对置发动机配套曲轴的三维参数化建模成果，建模过程中严格遵循内燃机曲轴的设计规范，先以回转特征构建主轴颈与连杆轴颈的基础回转体结构，精准匹配各轴颈的同轴度、圆度公差设计要求，再通过拉伸、切除特征完成曲柄臂的轮廓成型，针对曲柄臂的配重结构做了优化的曲面过渡处理，避免应力集中问题。建模阶段对曲轴上的润滑油道做了等比例的孔位特征还原，精准定位各油道的走向与开孔位置，还原曲轴工作过程中压力润滑油的输送路径，同时对轴颈表面的油槽、定位销孔、端部连接键槽等细节特征逐一做了精细化建模，保证模型与实际工业产品的结构一致性。材质渲染阶段采用了高强度合金结构钢的材质参数，还原锻钢曲轴的金属哑光质感，对轴颈加工面做了轻微的高光处理区分加工面与非加工面的视觉差异，曲柄臂的非加工面保留了锻造成型的质感表现，整体渲染效果贴近实际工业产品的真实外观。结构设计上针对水平对置发动机的气缸对置布局特点，调整了各连杆轴颈的相位角度，保证相邻对置气缸的活塞运动行程匹配点火顺序要求，曲柄臂的配重块经过重心配平设计，抵消活塞往复运动与曲轴旋转产生的一阶、二阶振动，提升发动机运转的平顺性。建模过程中对各部件的装配基准做了统一约束，以主轴颈的公共轴线为装配基准，保证各连杆轴颈的相位角误差控制在设计允许范围内，所有圆角过渡特征均按照内燃机曲轴的设计规范设置合理的圆角半径，避免应力集中导致的曲轴疲劳损坏，整体模型结构完整，细节还原度高，可用于发动机结构教学、运动仿真分析、零部件干涉检查等场景。
