汽车发动机动力传输连杆三维设计

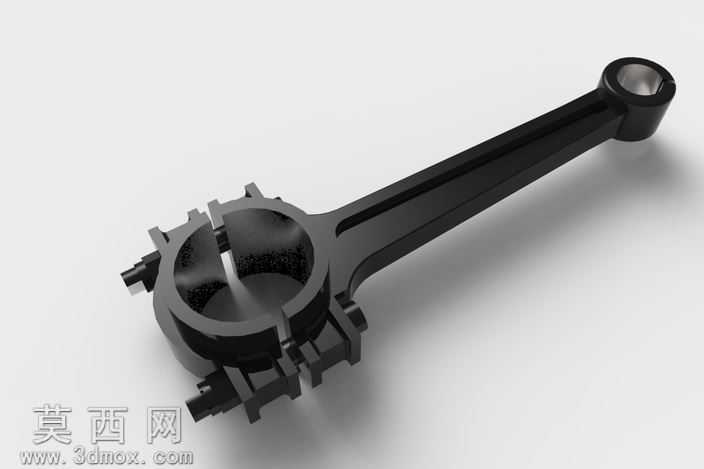

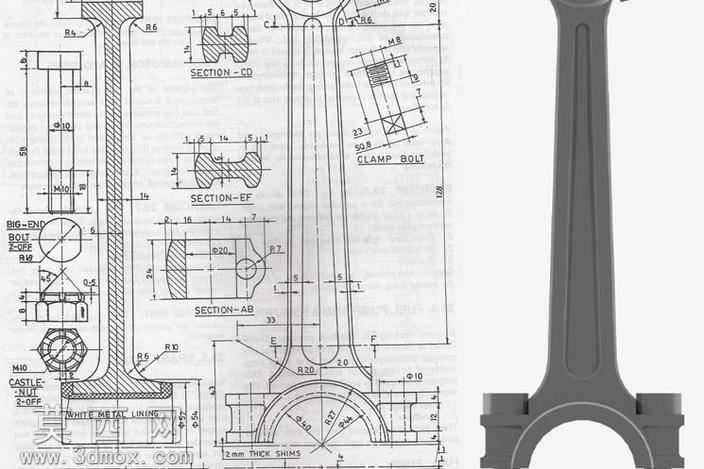

本作品为汽车发动机核心动力传输构件连杆的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以连杆的实际工况尺寸为基准，绘制大小头端的截面轮廓草图，通过拉伸、切除等基础特征搭建主体毛坯形态，针对杆身的变截面过渡区域，采用放样凸台命令实现大小头与杆身的顺滑衔接，避免应力集中的结构缺陷；大小头端的安装定位槽、螺栓凸台、锁紧卡扣结构均通过阵列、镜像特征完成对称布局，严格匹配实际连杆的装配公差要求，所有孔位特征均添加同轴度、对称度的几何约束，保证模型可直接用于后续的装配仿真与工程图导出。材质与渲染阶段，为模型赋予高强度锻钢材质属性，调整金属材质的粗糙度、反射率参数，模拟锻件经机加工后的哑光金属质感，渲染时采用三点布光方案，主光源从斜上方投射凸显杆身的曲面过渡与结构棱角，辅助光源补全大小头端的暗部细节，环境光添加微弱的HDR环境反射，让金属材质的质感更贴近真实工业零件的视觉效果，最终渲染图清晰呈现连杆的整体结构与细节特征。设计思路上，完全遵循汽车发动机连杆的实际工作逻辑，大头端用于连接曲轴曲柄销，小头端用于连接活塞销，杆身采用工字形截面设计，在保证整体结构强度、抗疲劳性能的前提下尽可能降低构件自重，减少发动机运转过程中的往复惯性力；大小头端的拆分式锁紧结构、定位凸台的设计均参考量产发动机连杆的成熟结构，确保模型的结构合理性与工程实用性，可用于发动机结构教学、装配仿真演示、零部件性能分析等多种场景，完整还原了连杆作为动力传递核心部件的结构特征与功能属性。
