双耳环式液压油缸三维结构设计

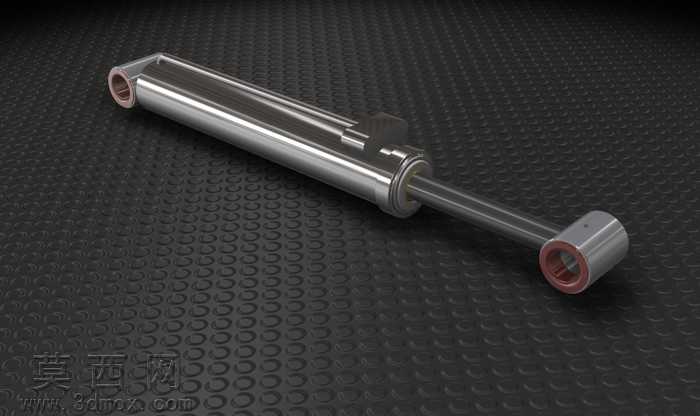

本作品为双耳环安装形式的液压油缸三维建模成果，建模过程依托三维机械设计软件完成，整体建模遵循液压气动元件的通用设计规范，完整还原了该类执行元件的全部结构细节。建模初期先梳理液压油缸的结构组成逻辑，明确缸筒、活塞杆、端盖、耳环接头、密封安装位等核心部件的尺寸配合关系，采用自底向上的建模思路，先完成单个零件的参数化建模，再按照装配约束关系完成整体装配，确保各部件的同轴度、行程尺寸符合常规液压油缸的设计标准。材质渲染阶段，针对不同部件的实际材质属性分别配置材质参数：缸筒部分采用抛光金属钢材质，调整金属粗糙度、反射率参数还原缸筒表面光滑的金属质感，呈现出镀铬处理后的亮面金属效果；活塞杆部分采用调质钢材质，适当降低反射率体现活塞杆表面磨削加工后的细腻哑光金属质感；两端耳环的衬套部分采用铜质材质，调整漫反射颜色呈现铜合金特有的红棕金属色泽，区分衬套与钢质部件的材质差异；其余结构件统一采用碳钢材质参数，保证整体材质表现符合工业元件的真实视觉效果。结构设计上，完整还原了液压油缸的内部通油路径、密封件安装槽位、耳环铰接孔位、活塞杆导向段结构，所有配合部位均按照机械设计公差要求预留合理间隙，模型可直接用于装配验证、运动仿真场景。渲染环节采用深色防滑纹理工作台作为展示背景，调整三点布光方案，通过主光、辅光、轮廓光的搭配，突出金属部件的光影层次，清晰展现缸筒表面的曲面反光效果与活塞杆的圆柱轮廓，让整体渲染效果兼具工业严谨性与视觉表现力，可用于液压气动系统的方案展示、教学演示、装配模拟等场景。
