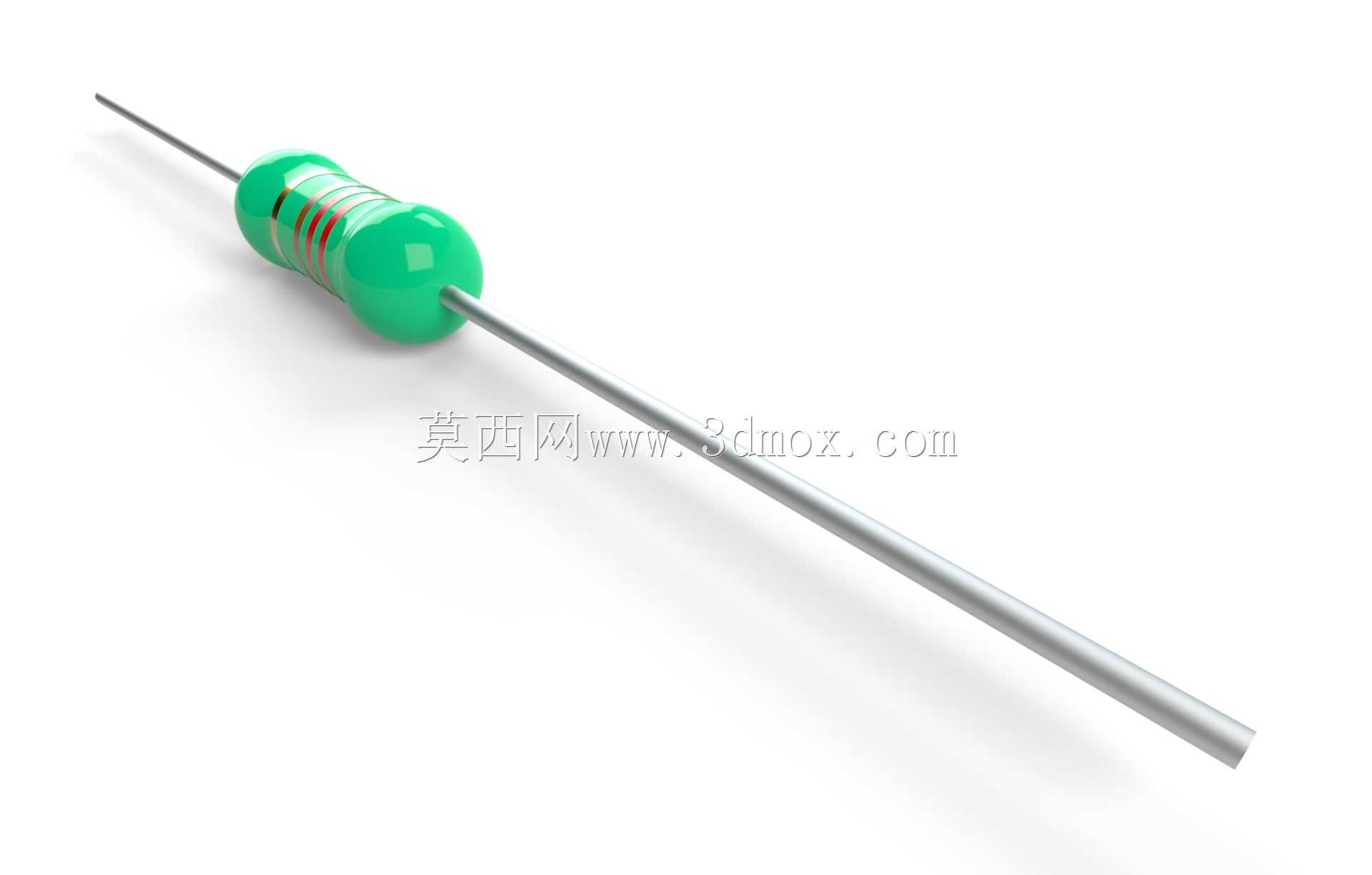

0.5W直插碳膜电阻精细三维建模

这款0.5W直插电阻是电子电路领域应用最广泛的被动基础元件之一，日常在消费电子、工业控制板卡、电源模块、家电控制板、教学实验电路等场景中承担限流、分压、阻抗匹配、负载消耗等核心功能，是所有通孔插装类电路板上不可或缺的基础元器件。从设计思路来看，建模完全还原实物的生产装配逻辑：主体采用绿色涂漆陶瓷棒作为核心基体，表面按照标准色环规则印刷红、金等识别色环，对应电阻的阻值与精度参数，两端压合金属端帽实现电阻膜层与引脚的导电连接，两根平直镀锡铜引脚从端帽中心同轴延伸，完全符合量产直插电阻的结构特征。外形尺寸上严格遵循行业通用0.5W直插电阻的规格边界，主体陶瓷棒直径约5mm、长度约9mm，引脚直径0.8mm，单根引脚长度约25mm，整体轴向总长约60mm，安装时引脚间距可根据PCB焊盘孔位灵活弯折调整，适配2.54mm标准间距的万能板、定制PCB板的插装焊接需求，安装边界预留了足够的引脚弯折余量，不会出现与周边电容、二极管等相邻插装元件干涉的问题。功能特性层面，建模还原了产品的实际使用特征：陶瓷基体具备良好的绝缘与散热能力，可承载0.5W的额定耗散功率，镀锡引脚具备优异的可焊性与抗氧化能力，色环标识清晰可辨，完全匹配实物的识别逻辑。在电路设计仿真、PCB装配干涉检查、教学演示动画、产品宣传渲染等场景中，这款高精度模型可以还原真实的装配效果，帮助工程师提前验证板卡布局的合理性，避免生产阶段出现元件干涉、焊盘匹配度不足等问题，也能让电子类教学内容更具直观性，帮助初学者快速认识直插电阻的结构特征与安装方式。建模过程中对曲面过渡做了精细化处理，陶瓷棒与端帽的压合缝隙、引脚与端帽的连接圆角、色环的印刷厚度都做了写实还原，渲染质感贴近实物的哑光涂漆与金属亮面引脚的视觉差异，能够满足不同场景下的可视化使用需求。
