多芯针型伯顿海底连接接头结构设计

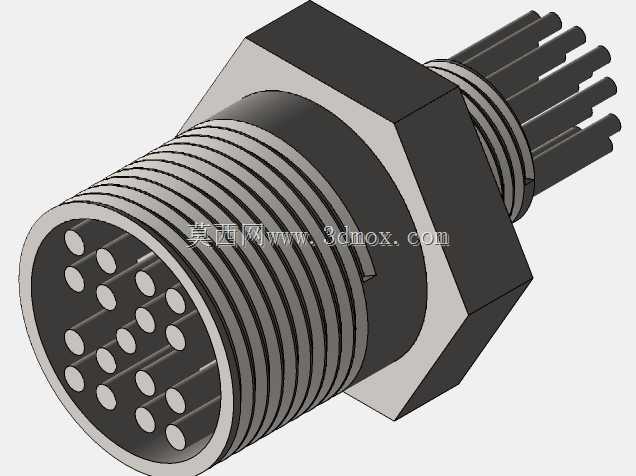

这款多芯伯顿海底接头主要应用于深海探测装备、水下作业机器人、海底观测组网、船用舷侧穿舱电气线路连接场景，作为水下电气信号、低压动力传输的核心连接部件，可在高水压、强腐蚀、长期浸没的严苛海洋环境中实现稳定的线路对接，避免海水渗入接触端造成信号中断、线路短路问题，保障水下设备的供电与通讯链路可靠连通。从功能特性来看，该接头采用公端插针阵列布局，接触端排布19根圆柱形导电插针，可同时满足多路传感信号采集、控制指令传输、小功率供电的集成化连接需求，无需在穿舱位置布置多个独立接头，大幅缩减穿板开孔数量，降低舱体密封泄漏风险。接头主体外侧设计有连续外螺纹结构，配合六角锁紧台可实现快速穿板安装，安装时仅需在舱壁或设备面板开出对应尺寸的安装孔，将接头穿入后从背侧拧上配套锁紧螺母即可完成固定，六角台的平面结构可配合扳手施加锁紧力矩，保证安装后接头不会随线缆拖拽发生转动，同时六角台与安装面之间可加装密封垫片，进一步提升穿板位置的水密性能。接头尾部采用多根独立出线结构，每根插针对应独立的引出线，出线位置做了变径密封处理，可避免线缆受外力拉扯时插针与线缆的连接点发生松脱，同时防止海水顺着线缆间隙渗入接头内部。设计过程中重点考量了水下承压能力，接头外壳采用耐海水腐蚀的金属材质，壁厚经过承压校核，可满足数百米水深下的外压承载需求，不会因水压作用发生壳体变形导致密封失效；插针与绝缘体之间采用模压一体成型工艺，消除插针与绝缘基座之间的装配间隙，杜绝海水沿插针间隙渗透的可能；对接端的外螺纹除安装固定作用外，还可与配套母头的内螺纹旋合锁紧，对接后公母接头的端面密封圈会被压紧，实现对接面的径向与轴向双重密封，即使在设备晃动、线缆受洋流冲击的工况下，也能保持连接状态稳定，不会出现松脱、渗水问题。从安装边界来看，该接头的最大外轮廓为六角台对边尺寸，安装时需预留对应扳手操作空间，尾部出线需保留一定的弯曲半径，避免线缆过度弯折导致内部线芯断裂，对接端的螺纹长度可适配不同厚度的安装面板，适配范围覆盖常规水下设备舱壁、穿舱安装板的常用厚度区间，无需额外定制转接结构即可完成装配。
