伯顿海底液压管路连接接头结构设计

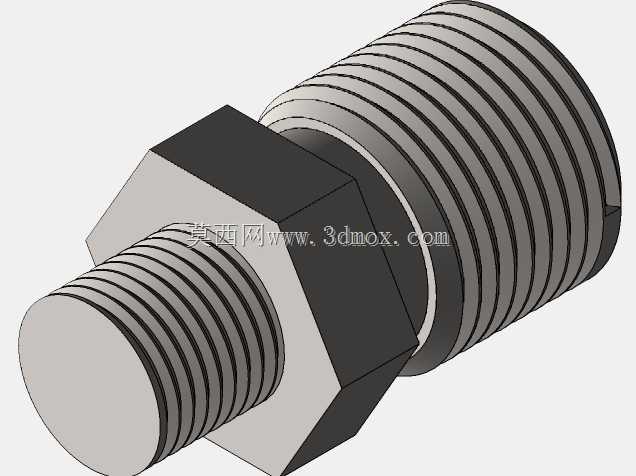

这款伯顿海底接头是专为深海工况下的液压、流体输送管路设计的专用连接部件，主要应用在水下生产系统、海底采油树、水下ROV作业设备、深海探测装备的管路接驳场景中，承担不同通径管路之间的刚性连接、介质密封以及载荷传递作用，能够在高静水压力、强腐蚀海水环境、持续管路振动的复杂工况下长期稳定工作，避免管路接驳位置出现介质泄漏、连接松脱、结构断裂等失效问题。从结构设计来看，接头采用两端外螺纹加中间六角拧动台的经典布局，中间的六角结构完全适配标准开口扳手、套筒扳手的拧动作业需求，在安装空间受限的海底作业场景中，操作人员无论是通过水面预置安装还是水下ROV机械臂操作，都能够精准施加拧动力矩，保证螺纹啮合到位，不会出现打滑、力矩不足导致的密封失效问题。两端的螺纹段分别适配不同规格的管路接口，大直径螺纹端用于连接主干管路，小直径螺纹端用于连接分支管路或者仪表引压管路，螺纹的牙型、螺距都严格遵循对应管路的连接标准，啮合后能够形成足够的预紧力，配合端面的密封结构可以实现高压下的零泄漏。在设计思路上，这款接头充分考虑了海底工况的特殊需求，整体采用一体化实心结构设计，没有多余的拼接缝隙，从根源上减少了海水腐蚀侵入的薄弱点；六角拧动台的厚度经过反复校核，既能够承受安装时的最大拧动力矩不会发生崩边变形，又不会过度增加接头整体重量，避免给管路系统带来额外的载荷负担。两端螺纹的收尾位置都设计有退刀槽结构，能够保证螺纹拧到底时端面可以完全贴合密封面，不会因为螺纹余留段导致密封面存在间隙。从安装边界来看，接头的最大外轮廓尺寸由中间六角台的对边尺寸决定，在管路排布设计时，只需要预留出对应扳手操作的空间余量即可完成安装，不需要额外设计复杂的固定结构，接头拧入到位后依靠螺纹的自锁性能以及管路的支撑就可以保持稳定，能够适配不同材质的金属管路、高压复合管路的连接需求。在实际使用过程中，这款接头不仅可以实现不同通径管路的转接，还能够在管路系统受到外力冲击、水流扰动产生位移时，通过自身的结构强度承担一定的径向、轴向载荷，保护管路接口位置不会因为应力集中出现破损，同时接头的通径内部做了平滑过渡设计，不会出现介质流动的截流死角，降低管路内部的压力损失，也避免杂质在接头位置堆积造成管路堵塞。
