伯顿海底多针防水电连接器结构设计

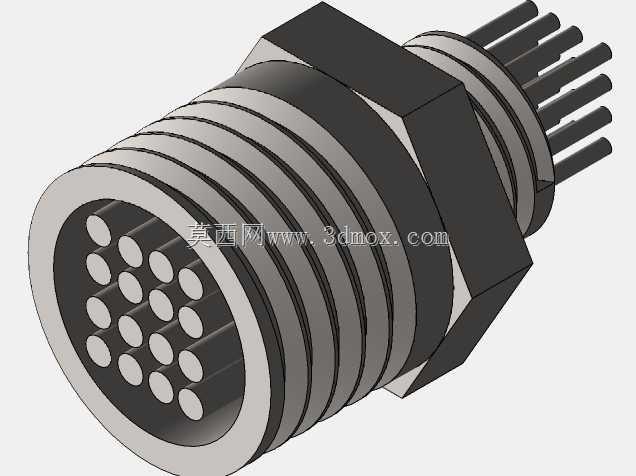

这款伯顿海底接头是专为水下严苛工况设计的穿舱式电连接部件，主要应用于深海探测装备、水下机器人、海底观测网节点、海洋油气开采井下设备、船用穿舱供电与信号传输场景，能够在高静水压力、强腐蚀海水环境、持续水流冲击的复杂条件下，实现多回路电信号与动力电源的稳定连通，避免外部介质侵入设备内部造成电路短路、元器件腐蚀失效的问题。从结构设计来看，该接头采用外螺纹穿舱安装形式，中部设置六角拧动台，安装时可通过标准扳手卡持六角部位施加扭矩，将接头旋入设备舱壁的对应内螺纹安装孔，六角台两侧的多道环形密封槽可适配O型密封圈，安装后密封圈受挤压填充舱壁与接头本体的间隙，可耐受数十兆帕的静水压力不发生渗漏，完全满足深海作业的密封要求。接头的插合端采用密集圆形插孔阵列排布，共设置19个独立接触点位，可同时传输多路控制信号与小功率动力电，插孔外围设置金属导向护圈，插合对接时可引导公头精准对位，避免插针弯折、错位导致的接触不良问题；尾部采用针状出线结构，每根插针对应独立的接线位，接线后可通过灌封工艺实现尾部的密封固定，避免线缆受外力拉扯时焊点脱落，同时阻断海水沿线缆缝隙渗入接头内部的路径。在外形与安装边界设计上，接头整体为同轴回转结构，最大外径适配常规穿舱安装的开孔尺寸，六角台的对边宽度符合标准扳手的操作空间要求，安装后突出舱壁的轴向长度经过优化，不会在设备外部形成过大的凸起，避免水下作业时被渔网、海流裹挟的杂物勾挂造成接头损坏；接头本体采用耐海水腐蚀的金属材质制作，表面做钝化防护处理，接触件采用高导电铜合金镀金工艺，既保证长期浸泡在海水中不会发生锈蚀，又能维持极低的接触电阻，避免信号传输衰减、大电流通过时发热的问题。设计过程中充分考虑了水下作业的维护便利性，插合端的导向结构可实现盲插对位，在水下能见度极低的场景下也能完成对接操作，密封结构采用通用标准规格的密封圈，后期维护更换配件成本低，整体结构无易损薄弱部位，可承受长期的海水压力循环、温度变化带来的形变影响，保障水下设备长期服役过程中连接链路的可靠性。
