直线运动滚珠轴承滑块衬套D8结构设计

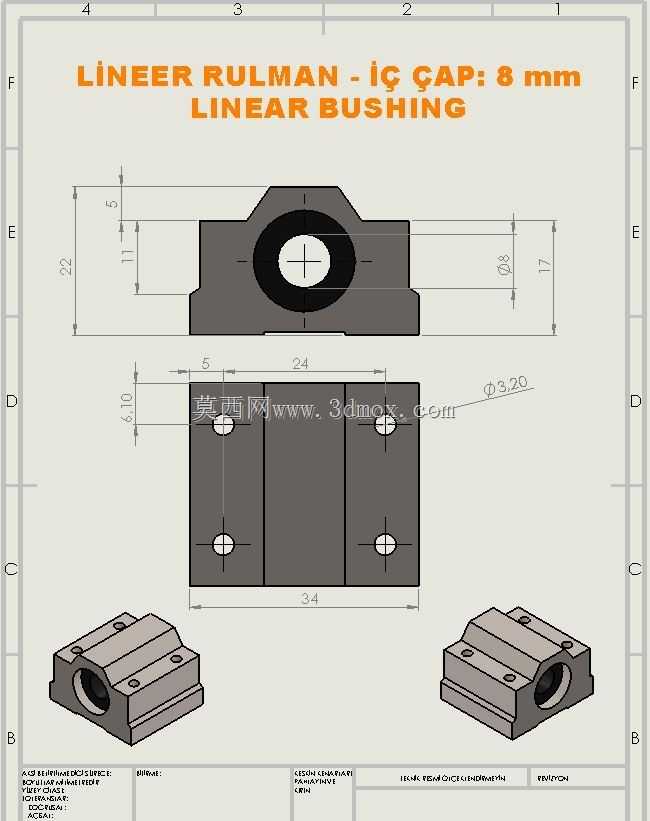

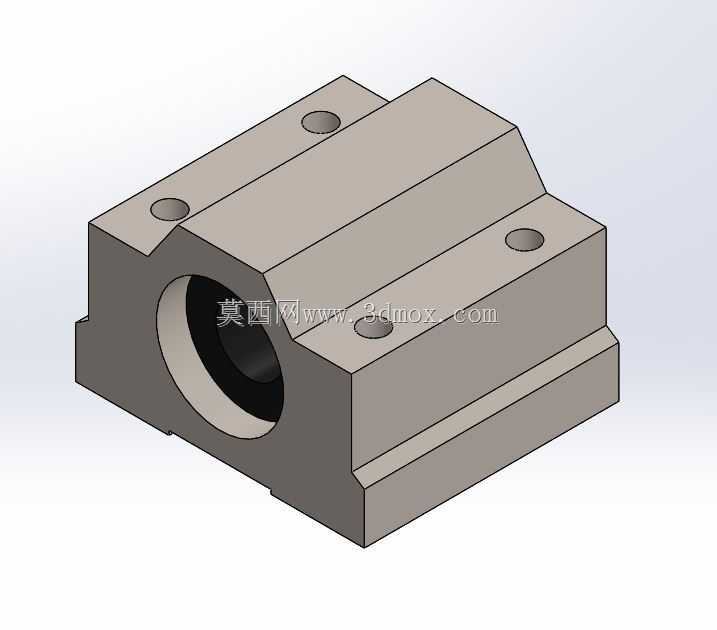

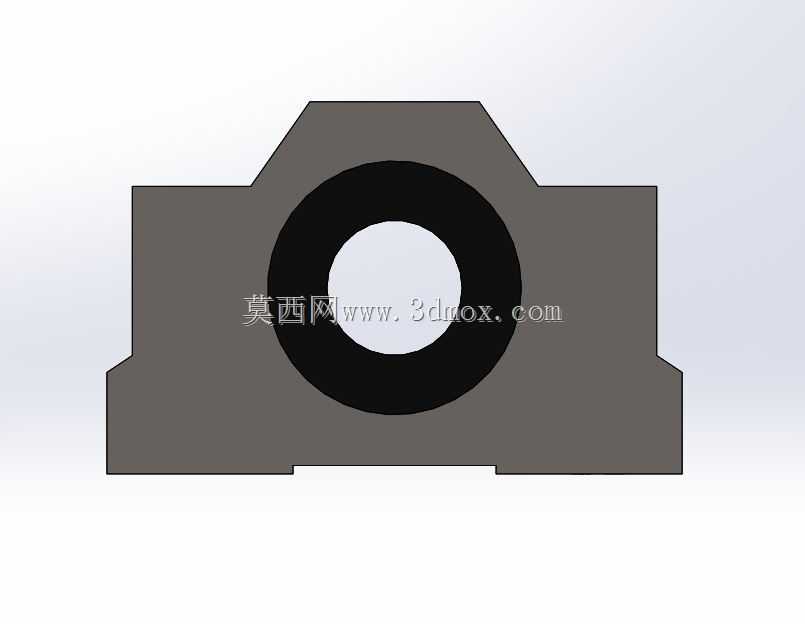

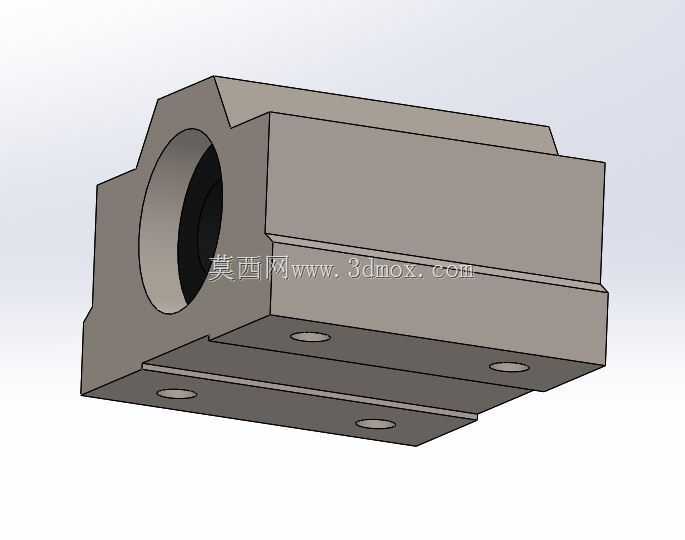

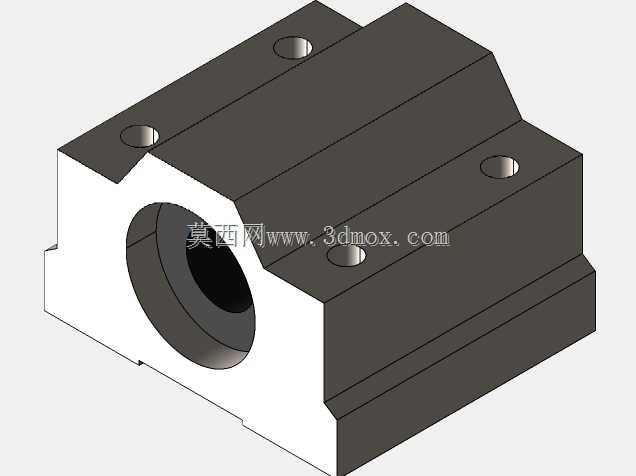

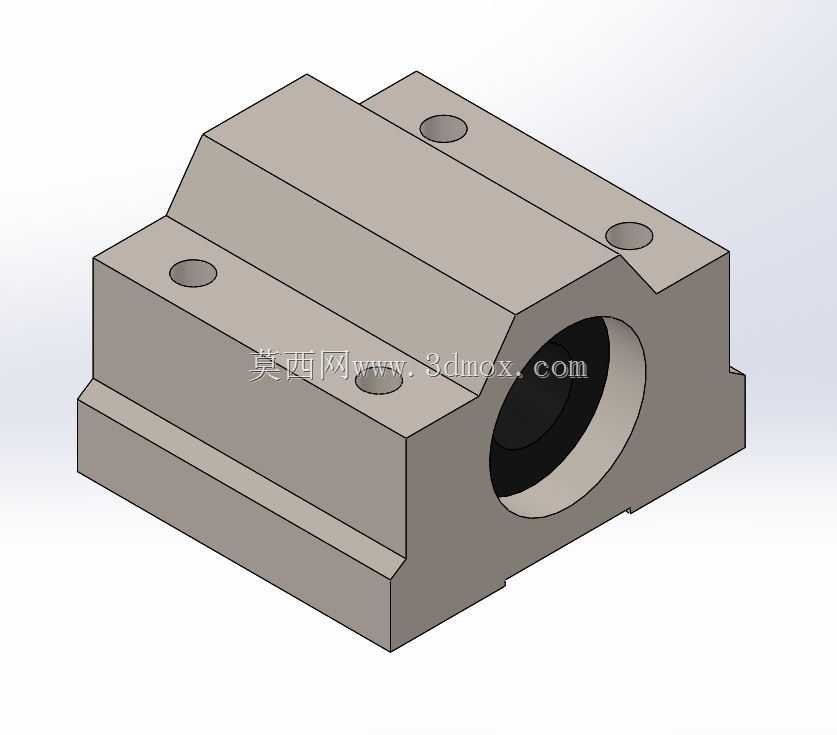

这款直线运动滚珠轴承滑块衬套D8，是面向轻载直线往复传动场景开发的核心导向承载部件，广泛应用在电子制造流水线的点位移栽机构、小型检测设备的探针进给模组、桌面级自动化装配工位的滑台单元、3D打印设备的运动轴组件以及包装机械的短行程推料机构中，承担着支撑运动轴、降低传动摩擦阻力、保证直线运动精度的核心作用，能够在高速往复的短行程运动工况下保持稳定的运行状态，避免运动过程中出现卡滞、偏摆、精度流失的问题。从功能特性来看，该衬套内部集成了循环滚珠滚道结构，将传统滑动衬套的面接触摩擦转化为滚珠的滚动摩擦，大幅降低了运动过程中的摩擦阻力，既能够减少驱动端的动力损耗，也能有效降低长期运行带来的部件磨损，延长整套直线运动机构的使用寿命；衬套主体采用一体式方块式结构设计，相比开口型直线轴承拥有更高的结构刚性，能够承受一定大小的径向载荷，适配垂直安装、水平安装等多种安装姿态，在承受偏载力矩时也能保持稳定的支撑性能，不会轻易出现滚道变形、滚珠卡滞的故障。在设计思路上，这款衬套优先兼顾了安装便捷性与运行稳定性，主体外壳采用规整的方块构型，四个角部分别设置了沉头安装孔，安装时可以直接通过内六角螺栓将衬套固定在设备的安装基板上，不需要额外设计定制化的轴承座来适配圆形的直线轴承外圈，大幅降低了配套安装结构的设计加工难度；衬套中心的通孔为适配直径8mm光轴的基准安装孔，孔内的滚道经过精密的形位公差校验，保证滚珠循环过程中顺畅无阻滞，外壳侧面的定位基准面经过平面度校准，安装时可以直接贴合设备的安装定位面，不需要反复调整衬套的同轴度，就能保证衬套内孔与配套光轴的平行度要求，降低现场安装调试的时间成本。从安装边界与尺寸适配来看，这款衬套的整体外形为规整长方体，安装孔的孔距按照行业通用的紧凑型滑块标准设计，能够直接替换同规格的传统直线轴承滑块组件，不需要修改原有设备的安装孔位；衬套的轴向长度经过优化，在保证足够支撑跨度、避免运动过程中出现翘曲偏摆的前提下，尽可能压缩了轴向的安装占用空间，能够适配安装空间局促的小型自动化设备内部布局；衬套底部设置有与线性导轨配合的限位导向结构，安装时可以快速对齐安装基准，避免安装过程中出现衬套偏斜导致的光轴刮蹭、滚珠磨损加剧的问题，同时衬套的外壳壁厚经过强度校核，在满足轻量化要求的同时，能够承受额定范围内的径向载荷与冲击载荷，即使在设备快速启停的工况下，也不会出现外壳变形导致的精度下降问题，能够长期稳定保持直线运动的导向精度。
