可拓展功能齿轮箱SolidWorks三维模型

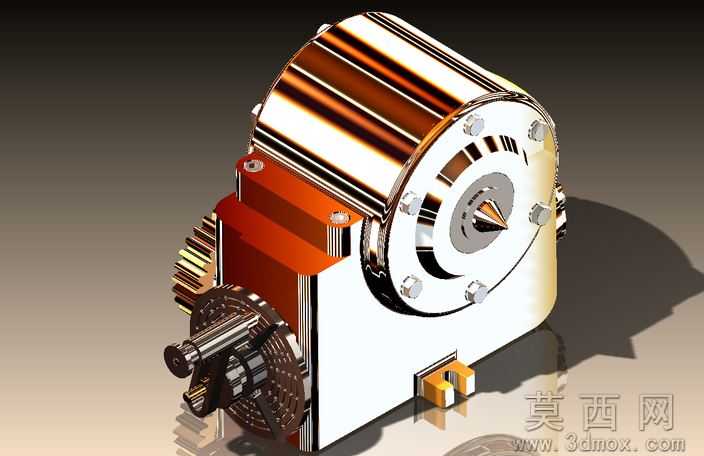

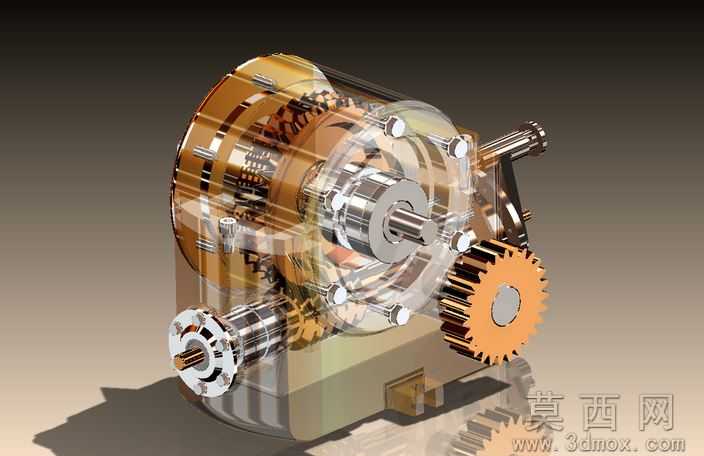

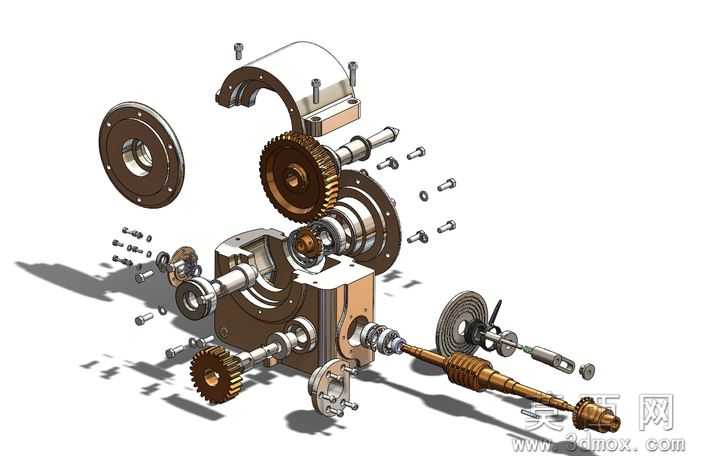

本齿轮箱三维模型采用SolidWorks2011版本完成全参数化建模，建模过程遵循自顶向下的设计逻辑：首先搭建整体传动布局骨架，确定各级齿轮副的中心距、轴系排布基准与箱体安装定位面，再依次拆分创建上下剖分式箱体、各级传动齿轮、输入输出轴、轴承端盖、密封件、紧固件等独立零件，所有零件均添加完整的几何约束与装配配合关系，可实现无干涉的装配体运动仿真，同时预留了拓展附件的安装接口，支持后续功能模块的加装调整。参数设计阶段严格匹配齿轮传动设计规范，针对不同转速工况的齿轮分别设置对应的模数、压力角、齿宽与变位系数，轴类零件根据扭矩传递需求设计合理的轴径、键槽尺寸与轴承安装位，箱体壁厚、加强筋布局、螺栓孔排布均经过结构合理性校验，既满足传动刚度要求，也兼顾了轻量化设计需求。渲染材质配置贴合工业实物表现：箱体零件采用铸钢哑光金属材质，表面添加细微铸造纹理与氧化质感，齿轮零件根据传动负载差异分别配置调质合金钢与表面淬火钢材质，呈现不同的金属光泽与表面粗糙度，紧固件、轴承等标准件采用镀锌亮面金属材质，密封件采用丁腈橡胶哑光深色材质，所有材质均匹配真实工业零件的光学特性，爆炸视图渲染层次清晰，可直观展示各零件的装配位置与连接关系。结构原理上，该齿轮箱为多级定轴轮系传动结构，动力从输入轴传入后，经过多组圆柱齿轮副的逐级减速增扭，最终从输出轴向外输出动力，箱体采用上下剖分结构便于内部零件的装配与检修，端盖处设置密封结构防止润滑油泄漏与外界杂质侵入，额外设计的拓展接口可加装钻削、铣削附件，拓展齿轮箱的应用场景，除了常规的转速扭矩传递功能外，还可搭载专用刀具完成特定的铣削、钻孔加工工序，适配小型加工设备的动力传输需求。软件兼容方面，模型除原生SolidWorks格式外，还导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不同软件导入后可保留完整的几何结构，支持后续的编辑修改、工程图导出与3D打印切片处理，满足不同设计场景的使用需求。在研发与教学应用场景中，该模型可作为齿轮传动设计的教学案例，帮助学习者理解多级齿轮箱的结构组成、装配逻辑与传动原理，也可作为小型专用设备动力单元的研发参考，设计人员可在此模型基础上调整传动参数、修改接口尺寸，快速适配不同的设备动力传输需求，同时模型完整的爆炸视图与装配关系也可用于装配工艺设计、维修培训等场景，帮助技术人员快速掌握齿轮箱的拆装流程与维护要点。
